| Wymiar | Wartość |
|---|---|
| Autentyczność artykułu | Oryginalny artykuł |
| Stan artykułu | Nowy |
| Waga pojedyncza | niedostępne |
| Wymiary (D x S x W) | 100 cm x 40 cm x 10 cm |
| Kraj pochodzenia** | FR🇫🇷 |
| Numer celny towaru | 84812090 |
| GTIN | 3666750021329 |
| Zgodność z RoHS | Na żądanie |
| Producent | Aventics |
Dostęp do oficjalnego katalogu producenta dla kompatybilnych części zamiennych i zestawów naprawczych.
| Wymiar | Wartość |
|---|---|
| Sterowanie | elektryczny |
| Nominalny przepływ Qn | 700 l/min |

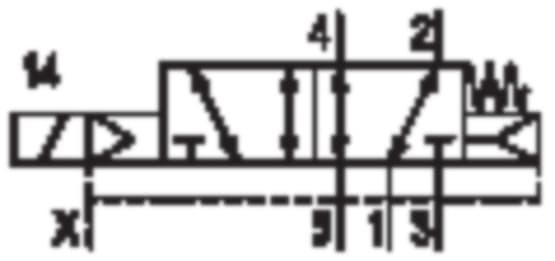

| Zasada przełączania | 5/2 |
| Ciśnienie robocze min. | -0,9 bar |
| Maksymalne ciśnienie robocze | 10 bar |
| Napięcie robocze DC | 24 V |
| Tolerancja napięcia DC | -10% / +10% |
| Ręczne wspomaganie sterowania | bez |
| Funkcja sterowania | Jednostronnie obsługiwany |
| Zasada uszczelniania | miękkie uszczelnienie |
| Przedsterowanie | Zewnętrzny |
| Typ zaworu | Zawór suwakowy, bez nakładania |
| Typ połączenia | Połączenie płyty |
| Rezerwa | Z powrotem sprężynowym/powietrznym |
| Zasada blokowania | Zasada płyty podstawowej wielokrotna |
| Minimalne ciśnienie sterujące | 3 bar |
| Maksymalne ciśnienie sterujące | 8 bar |
| Minimalna temperatura otoczenia | -10 °C |
| Maksymalna temperatura otoczenia | 60 °C |
| Średnia temperatura min. | -10 °C |
| Maksymalna temperatura medium | 60 °C |
| Średni | Powietrze sprężone |
| Maks. wielkość cząstek | 40 µm |
| Minimalna zawartość oleju w sprężonym powietrzu | 0 mg/m³ |
| Maksymalna zawartość oleju w sprężonym powietrzu | 5 mg/m³ |
bez VAT
|zostaną obliczone w koszyku
Produkt | Szczegóły | Ciśnienie robocze min. | Funkcja | Funkcja sterowania | Maks. wielkość cząstek | Maksymalna temperatura medium | Maksymalna temperatura otoczenia | Maksymalna zawartość oleju w sprężonym powietrzu | Maksymalne ciśnienie robocze | Maksymalne ciśnienie sterujące | Minimalna temperatura otoczenia | Minimalna zawartość oleju w sprężonym powietrzu | Minimalne ciśnienie sterujące | Napięcie robocze DC | Nominalny przepływ Qn | Przedsterowanie | Przewodność przepływu b | Ręczne wspomaganie sterowania | Rezerwa | Średni | Średnia temperatura min. | Sterowanie | Tolerancja napięcia DC | Typ połączenia | Typ zaworu | Wentylacja powietrza sterującego | Wykonanie | Zasada blokowania | Zasada przełączania | Zasada uszczelniania |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R422103315 | Zawór 2x2/2-drogowy Seria AV05 R422103315 AV05-2/2CC-VT00-024VDC-LOC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | - | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 580 l/min | Zewnętrzny | - | Zazębiony | Z powrotem sprężynowym | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NC | Zasada płyty podstawowej wielokrotna | 2x2/2 | miękkie uszczelnienie |
| R422103316 | Zawór 2x2/2-drogowy Seria AV05 R422103316 AV05-2/2CC-VT00-024VDC-NLC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | - | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 580 l/min | Zewnętrzny | - | Zazębiony | Z powrotem sprężynowym | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NC | Zasada płyty podstawowej wielokrotna | 2x2/2 | miękkie uszczelnienie |
| R422103317 | Zawór 2x2/2-drogowy Seria AV05 R422103317 AV05-2/2CC-VT00-024VDC-NO | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | - | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 580 l/min | Zewnętrzny | - | Zazębiony | Z powrotem sprężynowym | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NC | Zasada płyty podstawowej wielokrotna | 2x2/2 | miękkie uszczelnienie |
| R422103006 | Zawór 2x3/2-drogowy Seria AV05 R422103006 AV05-3/2CC-VT00-024VDC-LOC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | Zazębiony | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NC | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103007 | Zawór 2x3/2-drogowy Seria AV05 R422103007 AV05-3/2CC-VT00-024VDC-NLC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | Niezatrzaskujący | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NC | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103080 | Zawór 2x3/2-drogowy Seria AV05 R422103080 AV05-3/2CC-VT00-024VDC-NO | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | bez | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NC | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103008 | Zawór 2x3/2-drogowy Seria AV05 R422103008 AV05-3/2OO-VT00-024VDC-LOC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 600 l/min | Zewnętrzny | - | Zazębiony | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NO/NO | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103009 | Zawór 2x3/2-drogowy Seria AV05 R422103009 AV05-3/2OO-VT00-024VDC-NLC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 600 l/min | Zewnętrzny | - | Niezatrzaskujący | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NO/NO | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103081 | Zawór 2x3/2-drogowy Seria AV05 R422103081 AV05-3/2OO-VT00-024VDC-NO | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 600 l/min | Zewnętrzny | - | bez | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NO/NO | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103010 | Zawór 2x3/2-drogowy Seria AV05 R422103010 AV05-3/2CO-VT00-024VDC-LOC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | Zazębiony | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NO | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103011 | Zawór 2x3/2-drogowy Seria AV05 R422103011 AV05-3/2CO-VT00-024VDC-NLC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | Niezatrzaskujący | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NO | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103082 | Zawór 2x3/2-drogowy Seria AV05 R422103082 AV05-3/2CO-VT00-024VDC-NO | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | bez | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | NC/NO | Zasada płyty podstawowej wielokrotna | 2x3/2 | miękkie uszczelnienie |
| R422103000 | zawór 5/2-drogowy Seria AV05 R422103000 AV05-5/2AS-VT00-024VDC-LOC | -0,9 bar | - | Jednostronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | Zazębiony | Z powrotem sprężynowym/powietrznym | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103001 | zawór 5/2-drogowy Seria AV05 R422103001 AV05-5/2AS-VT00-024VDC-NLC | -0,9 bar | - | Jednostronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | Niezatrzaskujący | Z powrotem sprężynowym/powietrznym | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103077 | zawór 5/2-drogowy Seria AV05 R422103077 AV05-5/2AS-VT00-024VDC-NO | -0,9 bar | - | Jednostronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | bez | Z powrotem sprężynowym/powietrznym | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103012 | zawór 5/2-drogowy Seria AV05 R422103012 AV05-5/2AR-VT00-024VDC-LOC. | -0,9 bar | - | Jednostronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | Zazębiony | Z powrotem sprężyny powietrznej | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103013 | zawór 5/2-drogowy Seria AV05 R422103013 AV05-5/2AR-VT00-024VDC-NLC. | -0,9 bar | - | Jednostronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | Niezatrzaskujący | Z powrotem sprężyny powietrznej | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103083 | zawór 5/2-drogowy Seria AV05 R422103083 AV05-5/2AR-VT00-024VDC-NO. | -0,9 bar | - | Jednostronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | bez | Z powrotem sprężyny powietrznej | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103002 | zawór 5/2-drogowy Seria AV05 R422103002 AV05-5/2DS-VT00-024VDC-LOC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | Zazębiony | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | Z zebranym odpowietrzaniem powietrza sterującego | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103003 | zawór 5/2-drogowy Seria AV05 R422103003 AV05-5/2DS-VT00-024VDC-NLC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | Niezatrzaskujący | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | Z zebranym odpowietrzaniem powietrza sterującego | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103078 | zawór 5/2-drogowy Seria AV05 R422103078 AV05-5/2DS-VT00-024VDC-NO | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 700 l/min | Zewnętrzny | - | bez | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | Z zebranym odpowietrzaniem powietrza sterującego | - | Zasada płyty podstawowej wielokrotna | 5/2 | miękkie uszczelnienie |
| R422103004 | zawór 5/3-drogowy Seria AV05 R422103004 AV05-5/3CC-VT00-024VDC-LOC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | Zazębiony | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | Zamknięte położenie środkowe | Zasada płyty podstawowej wielokrotna | 5/3 | miękkie uszczelnienie |
| R422103005 | zawór 5/3-drogowy Seria AV05 R422103005 AV05-5/3CC-VT00-024VDC-NLC | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | Niezatrzaskujący | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | - | Zamknięte położenie środkowe | Zasada płyty podstawowej wielokrotna | 5/3 | miękkie uszczelnienie |
| R422103079 | zawór 5/3-drogowy Seria AV05 R422103079 AV05-5/3CC-VT00-024VDC-NO | -0,9 bar | - | Obustronnie obsługiwany | 40 µm | 60 °C | 60 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | - | bez | - | Powietrze sprężone | -10 °C | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | Z zebranym odpowietrzaniem powietrza sterującego | - | Zasada płyty podstawowej wielokrotna | 5/3 | miękkie uszczelnienie |
| R422103320 | zawór 5/3-drogowy Seria AV05 R422103320 AV05-5/3EC-VT00-024VDC-NLC | -0,9 bar | Odwietrzona pozycja środkowa | Obustronnie obsługiwany | 40 µm | - | 60 °C, -10 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | 0.37 | Niezatrzaskujący | - | Powietrze sprężone | - | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | Z zebranym odpowietrzaniem powietrza sterującego | - | Zasada płyty podstawowej wielokrotna | 5/3, odpowietrzona pozycja środkowa | miękkie uszczelnienie |
| R422103321 | zawór 5/3-drogowy Seria AV05 R422103321 AV05-5/3EC-VT00-024VDC-LOC | -0,9 bar | Odwietrzona pozycja środkowa | Obustronnie obsługiwany | 40 µm | - | 60 °C, -10 °C | 5 mg/m³ | 10 bar | 8 bar | -10 °C | 0 mg/m³ | 3 bar | 24 V | 650 l/min | Zewnętrzny | 0.37 | Zazębiony | - | Powietrze sprężone | - | elektryczny | -10% / +10% | Połączenie płyty | Zawór suwakowy, bez nakładania | Z zebranym odpowietrzaniem powietrza sterującego | - | Zasada płyty podstawowej wielokrotna | 5/3, odpowietrzona pozycja środkowa | miękkie uszczelnienie |
