| Dimension | Værdi |
|---|---|
| Vareautenticitet | Original artikel |
| Varetilstand | Ny |
| Enkeltvægt | ikke tilgængelig |
| Dimensioner (L x B x H) | 170 cm x 50 cm x 20 cm |
| Oprindelsesland** | FR🇫🇷 |
| Toldvarenummer | 90328100 |
| GTIN | På anmodning |
| RoHS-overensstemmelse | På anmodning |
| Producent | Aventics |
Adgang til den officielle producents katalog over kompatible reservedele og reparationssæt.
| Dimension | Værdi |
|---|---|
| Betjening | elektrisk |

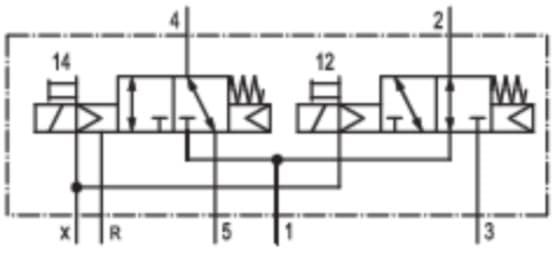

| Skalprincip | 2x 3/2 NC/NO, med fjederretur |
| Ventilfunktion | NC/NO |
| Manuel hjælpebetjening | Ikke hvilende |
| Forstyring | ekstern, intern |
| Nominel flow Qn | 1400 l/min |
| Driftstryk min. | -0,9 bar |
| Maksimal driftstryk | 10 bar |
| Driftsspænding | 24 V DC |
| Spændingstolerance DC | -15% / +20% |
| Beskyttelsesgrad med tilkobling | IP65 |
| Beskyttelse mod omvendt polaritet | Polaritetssikker |
| Forstyringsventil | 16 mm, blød tætning |
| DC-effektforbrug | 0.35 W |
| Tændingstid | 100 % |
| Typ. tændingstid | 25 ms |
| Typ. slukketid | 35 ms |
| Certifikater | UL (Underwriters Laboratories) ‒ kun forventningsventiler |
| Minimum omgivelsestemperatur | 0 °C |
| Maksimal omgivelsestemperatur | 50 °C |
| Vægt | 0.144 kg |
| Materiale kabinet | Polyamid |
| Minimum olieindhold i trykluft | 0 mg/m³ |
| Maksimalt olieindhold i trykluft | 5 mg/m³ |
| Styreluft udluftning | Med samlet afblæsning af styreluften |
Produkt | Detaljer | Beskyttelse mod omvendt polaritet | Beskyttelsesgrad med tilkobling | Betjening | Betjeningsfunktion | Certifikater | DC-effektforbrug | Driftsspænding | Driftstryk min. | Forstyring | Forstyringsventil | Maks. partikelstørrelse | Maksimal driftstryk | Maksimal omgivelsestemperatur | Maksimalt olieindhold i trykluft | Manuel hjælpebetjening | Materiale kabinet | Medium | Minimum olieindhold i trykluft | Minimum omgivelsestemperatur | Nominel flow Qn | Skalprincip | Spændingstolerance DC | Styreluft udluftning | Tændingstid | Typ. slukketid | Typ. tændingstid | Vægt | Ventilfunktion |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0820056101 | 2x3/2-vejs ventil Serie HF02-LG 0820056101 HF02 - 3/2CC - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NC, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NC |
| 0820056201 | 2x3/2-vejs ventil Serie HF02-LG 0820056201 HF02 - 3/2OO - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NO/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NO/NO |
| 0820056301 | 2x3/2-vejs ventil Serie HF02-LG 0820056301 HF02 - 3/2OC - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NO |
| 0820056102 | 2x3/2-vejs ventil Serie HF02-LG 0820056102 HF02 - 3/2CC - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NC, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NC |
| 0820056202 | 2x3/2-vejs ventil Serie HF02-LG 0820056202 HF02 - 3/2OO - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NO/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NO/NO |
| 0820056302 | 2x3/2-vejs ventil Serie HF02-LG 0820056302 HF02 - 3/2OC - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NO |
| R424B10512 | 2x3/2-vejs ventil Serie HF02-LG R424B10512 HF02-3/2CC-024DC-ROTATION-SPE | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NC, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NC |
| R424B10510 | 2x3/2-vejs ventil Serie HF02-LG R424B10510 HF02-3/2OO-024DC-ROTATION-SPE | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NO/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NO/NO |
| R424B10514 | 2x3/2-vejs ventil Serie HF02-LG R424B10514 HF02-3/2OC-024DC-ROTATION-SPE | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NO |
| 0820056051 | 5/2-vejs ventil Serie HF02-LG 0820056051 HF02 - 5/2SR - 024DC | Polaritetssikker | IP65 | elektrisk | Ensidet betjent | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | 5 µm | 10 bar | 50 °C | - | Rastende | Polyamid | Trykluft | 0 mg/m³ | 0 °C | 1400 l/min | 5/2, med fjederretur | -15% / +20% | - | 100 % | 30 ms | 20 ms | 0.144 kg | - |
| 0820056501 | 5/2-vejs ventil Serie HF02-LG 0820056501 HF02 - 5/2DS - 024DC | Polaritetssikker | IP65 | elektrisk | Dobbeltbetjent | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | 5 µm | 10 bar | 50 °C | - | Rastende | Polyamid | Trykluft | 0 mg/m³ | 0 °C | 1400 l/min | 5/2, dobbeltsidigt betjent | -15% / +20% | - | 100 % | 15 ms | 13 ms | 0.144 kg | - |
| 0820056001 | 5/2-vejs ventil Serie HF02-LG 0820056001 HF02 - 5/2AR - 024DC | Polaritetssikker | IP65 | elektrisk | Dobbeltbetjent | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | 5 µm | 10 bar | 50 °C | - | Rastende | Polyamid | Trykluft | 0 mg/m³ | 0 °C | 1400 l/min | 5/2, dobbeltsidigt betjent | -15% / +20% | - | 100 % | 30 ms | 19 ms | 0.144 kg | - |
| R424B10511 | 2x3/2-vejs ventil Serie HF02-LG R424B10511 HF02-3/2CC-024DC-ROTATION-CRANTAGE-SPE | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NC, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NC |
| R424B10339 | 2x3/2-vejs ventil Serie HF02-LG R424B10339 HF02-3/2-OO-024DC-SPE | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NO/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NO/NO |
| R424B10513 | 2x3/2-vejs ventil Serie HF02-LG R424B10513 HF02-3/2OC-024DC-ROTATION-CRANTAGE-SPE | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 2x 3/2 NC/NO, med fjederretur | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 35 ms | 25 ms | 0.144 kg | NC/NO |
| 0820056052 | 5/2-vejs ventil Serie HF02-LG 0820056052 HF02 - 5/2SR - 024DC | Polaritetssikker | IP65 | elektrisk | Ensidet betjent | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | 5 µm | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 5/2, med fjederretur | -15% / +20% | - | 100 % | 30 ms | 20 ms | 0.144 kg | - |
| 0820056502 | 5/2-vejs ventil Serie HF02-LG 0820056502 HF02 - 5/2DS - 024DC | Polaritetssikker | IP65 | elektrisk | Dobbeltbetjent | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | 5 µm | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 5/2, dobbeltsidigt betjent | -15% / +20% | - | 100 % | 15 ms | 13 ms | 0.144 kg | - |
| 0820056002 | 5/2-vejs ventil Serie HF02-LG 0820056002 HF02 - 5/2AR - 024DC | Polaritetssikker | IP65 | elektrisk | Dobbeltbetjent | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | 5 µm | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 5/2, med luftfjeder tilbagestilling | -15% / +20% | - | 100 % | 30 ms | 19 ms | 0.144 kg | - |
| 0820056601 | 5/3-vejs ventil Serie HF02-LG 0820056601 HF02 - 5/3CC - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Rastende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 5/3, lukket midterposition | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 15 ms | 14 ms | 0.144 kg | Lukket midterposition |
| 0820056602 | 5/3-vejs ventil Serie HF02-LG 0820056602 HF02 - 5/3CC - 024DC | Polaritetssikker | IP65 | elektrisk | - | UL (Underwriters Laboratories) ‒ kun forventningsventiler | 0.35 W | 24 V DC | -0,9 bar | ekstern, intern | 16 mm, blød tætning | - | 10 bar | 50 °C | 5 mg/m³ | Ikke hvilende | Polyamid | - | 0 mg/m³ | 0 °C | 1400 l/min | 5/3, lukket midterposition | -15% / +20% | Med samlet afblæsning af styreluften | 100 % | 15 ms | 14 ms | 0.144 kg | Lukket midterposition |
