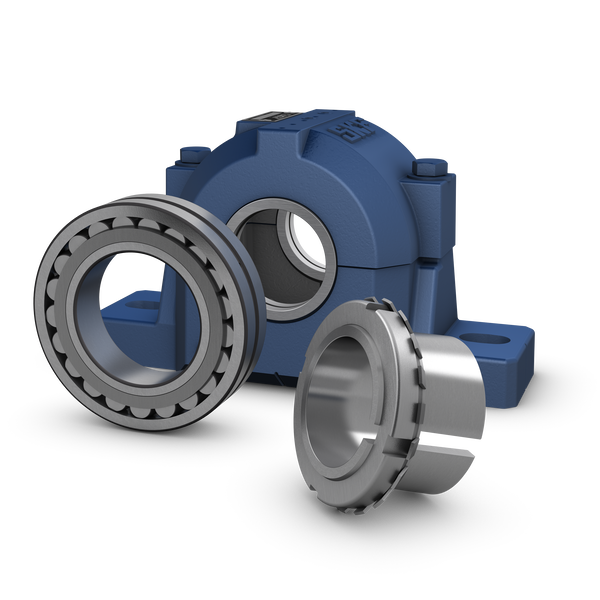

SKF Supporto a pedestallo con cuscinetto

Name: SKF Supporto a pedestallo con cuscinetto SAFS 22517
Brand: SKF
SKU: SAFS 22517
Price: 6737.20 EUR
Availability: InStock

Disponibilità:

Area di spedizione:

intera UE|

Trovato a un prezzo migliore altrove? Inviateci l'offerta come link o PDF, di norma lo pareggiamo.

Unità di imballaggio:

1 Pezzo

Quantità

Accettiamo

Fattura

Pagamento anticipato

Supporto

Consulenza su scelta, alternative e disponibilità

E-mail Chiama WhatsApp

Lun - Ven dalle 08:00 - 18:00

+49 39203 863988 (tedesco e inglese)sales@partbase.com (tutte le lingue)

Bekannt aus

Auch über

Proprietà per SAFS 22517 di SKF

Diametro dell'albero: 74.613 mm
Larghezza, totale: 127 mm
Altezza dell'asse (supporto): 95.25 mm
Interasse dei fori per bulloni: 265.112 mm
Diametro del foro (cuscinetto): 85 mm
Coefficiente di carico dinamico di base: 291 kN
Coefficiente di carico statico di base: 325 kN
Velocità limite: 5600 r/min
Classe prestazionale SKF: SKF Explorer
Tipo di alloggiamento: Unità con supporto a pedestallo
Configurazione dell'alloggiamento: In due parti
Disposizione di montaggio: Albero passante/estremità albero
Numero di fori per viti degli elementi di fissaggio: 2
Tipo di foro per vite di fissaggio: Fusione
Tipo di tenuta per alloggiamento del cuscinetto: Labirinto
Tipo di cuscinetto volvente: Cuscinetto orientabile a rulli
Disposizione del cuscinetto: Su manicotto di trazione
Anello di arresto: Con
Coperchio terminale: Opzionale
Materiale, alloggiamento: Acciaio fuso
Foro di rilubrificazione: Con
Ingrassatore: Con
Sistema di unità di misura: Pollici
Codice eClass: 23-05-16-01
Codice UNSPSC: 31171511
Diametro dell'albero (da): 74.613 mm
Diametro della sede del cuscinetto (Da): 150 mm
Larghezza della sede del cuscinetto (Ca): 45.796 mm
Larghezza del piede del supporto (A1): 88.9 mm
Larghezza (A2): 127 mm
Altezza (H): 187.325 mm
Altezza dell'asse dell'albero (H1): 95.25 mm
Altezza del piede (H2): 38.1 mm
Distanza tra le viti di fissaggio (J): min. 250.825 mm
Distanza tra le viti di fissaggio (J): max. 279.4 mm
Lunghezza (L): 330.2 mm
Larghezza dei fori per viti di base (N1): 22.225 mm
Spostamento del cuscinetto fisso (S): 4.763 mm
Distanza della vite di scarico dal centro (R1): 57.15 mm
Altezza della posizione della vite di scarico (R2): 23.813 mm
Coefficiente di carico dinamico di base: 291 kN
Coefficiente di carico statico di base: 325 kN
Carico limite di fatica: 34.5 kN
Velocità di riferimento: 4000 r/min
Velocità limite: 5600 r/min
Valore limite: 0.22
Fattore di calcolo: 3
Fattore di calcolo: 4.6
Fattore di calcolo: 2.8
Carico limite con angolo di carico di 60° (P60): 78.7 kN
Carico limite con angolo di carico di 90° (P90): 47.2 kN
Carico limite con angolo di carico di 120° (P120): 28.9 kN
Carico limite con angolo di carico di 150° (P150): 26.7 kN
Carico limite con angolo di carico di 180° (P180): 32 kN
Carico limite, assiale (Pa): 20.8 kN
Coppia di serraggio consigliata per le viti di collegamento: 298 N·m
Diametro consigliato delle viti di fissaggio: 19.05 mm
Riempimento iniziale di grasso, 20 %: 186 g
Quantità di grasso iniziale, 40 %: 295 g
Livello dell'olio: 34.925 mm
Vantaggio: Esecuzione robusta per condizioni operative difficili
Vantaggio: Configurazioni personalizzabili
Vantaggio: Adatto come cuscinetto fisso e libero
Vantaggio: Soluzione economica per cuscinetti
Categoria: Unità con supporto
Gruppo di struttura: APC_010
Ricondizionabile: No

Documenti

Scheda tecnica SAFS 22517
Scarica

Descrizione articolo del produttore

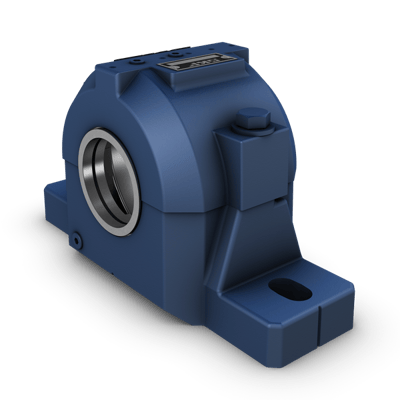

I supporti a pedestallo bipartiti SAF e SAW sono supporti in ghisa grigia in due pezzi con dimensioni in pollici. Se utilizzati con cuscinetti, tenute e componenti correlati SKF, consentono di realizzare soluzioni su misura del cliente con cui si ottiene la massima durata di esercizio e si riduce l'impegno di manutenzione delle macchine rotanti. Questi supporti a pedestallo sono stati sviluppati per ottenere una struttura, una qualità, una robustezza e un'efficienza dei costi ottimali.

Ulteriori informazioni per SAFS 22517 di SKF

Autenticità dell'articolo: Articolo originale
Condizione dell'articolo: Nuovo
Peso unitario: 18,41 kg
Dimensioni (L x P x A): non disponibile
Paese di origine**: Su richiesta
Codice tariffa doganale: 84832000
GTIN: 7316576670886
Conforme RoHS: Su richiesta
Produttore: SKF
