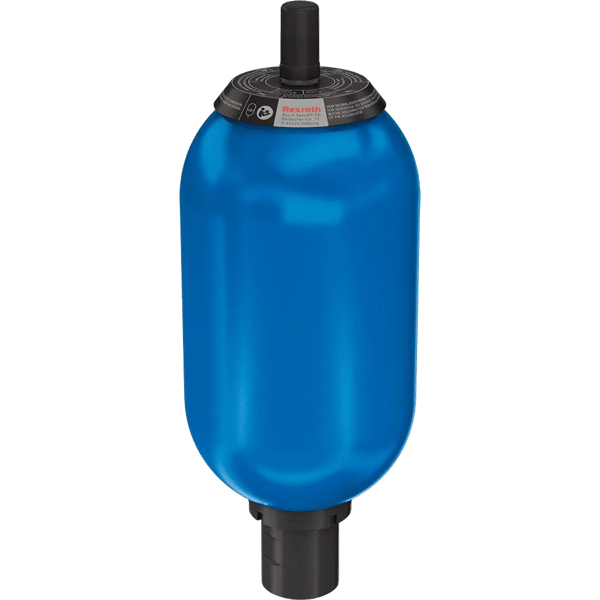

Hydraulischen Druckspeicher befüllen und Vorfülldruck einstellen

Druckspeicher richtig befüllen und Vorfülldruck korrekt einstellen

Der Vorfülldruck p₀ ist die wichtigste Einstellgröße eines hydraulischen Druckspeichers – und gleichzeitig die am häufigsten falsch behandelte. Stimmt er nicht, leidet die Speicherfunktion lange, bevor das Bauteil sichtbar ausfällt: zu niedrig, und das Trennelement schlägt bei jedem Zyklus an den Ölanschluss; zu hoch, und ein Teil des Nutzvolumens bleibt brach. Dieser Beitrag zeigt Schritt für Schritt, wie ein Druckspeicher mit Stickstoff befüllt wird, wie man p₀ prüft und korrekt einstellt, und welche Sicherheits- und Temperaturregeln dabei nicht verhandelbar sind.

Vorweg die Grenze, die über allem steht: Arbeiten am Druckspeicher gehören in geschulte Hände. Alle Eingriffe dürfen nur von dafür ausgebildeten Fachkräften durchgeführt werden, weil unsachgemäße Handhabung schwere Unfälle verursachen kann. Wer das folgende liest und sich unsicher fühlt, gibt die Arbeit ab.

Womit gefüllt wird – und womit niemals

Als Füllgas dient ausschließlich Stickstoff (N₂). Sauerstoff oder Druckluft sind tabu: Druckluft bringt Feuchtigkeit ein und bildet mit Ölnebel ein zündfähiges Gemisch. Stickstoff ist trocken, reaktionsträge und beherrschbar. So weit die Theorie aus dem Hub – hier zählt die Konsequenz: An der Stickstoffflasche hängt immer ein Druckminderer, sonst stünde die volle Flaschenspannung von 200 bar schlagartig am empfindlichen Trennelement.

Das eigentliche Werkzeug ist eine Füll- und Prüfvorrichtung (oft als FPU abgekürzt). Sie verbindet Gasventil, Manometer und Stickstoffflasche und erlaubt sowohl das Messen als auch das Verändern des Vorfülldrucks. Im Kern besteht sie aus einer Verschraubungsarmatur mit Manometer und Rückschlagventil sowie einer Spindel, mit der sich das Speichergasventil zur Druckkontrolle öffnen lässt. Soll der Druck nur kontrolliert oder abgelassen werden, braucht es die Flasche gar nicht – die Vorrichtung allein genügt.

Ein praktischer Hinweis zur Reichweite des Werkzeugs: Markttypische Geräte decken den industrieüblichen Druckbereich bis rund 350 bar ab und passen an nahezu alle gängigen Blasen-, Membran- und Kolbenspeicher. Für Blasen- und Kolbenspeicher wird meist ein passender Adapter aufgeschraubt, Membranspeicher gehen oft direkt.

Abbildung 1: Schematischer Gesamtaufbau – Stickstoffflasche, Druckminderer, Füllschlauch, Füll- und Prüfvorrichtung am Gasventil des Druckspeichers, mit beschrifteten Komponenten (Manometer, Rückschlagventil, Spindel, Ablassventil).

Den richtigen Vorfülldruck bestimmen

Bevor irgendetwas aufgeschraubt wird, muss klar sein, welcher Wert überhaupt eingestellt werden soll. Es gibt zwei Wege dorthin, und der erste ist immer der bessere.

Erstens: ablesen. Der Sollwert steht am Bauteil selbst oder in der Anlagendokumentation. Die Reihenfolge ist eindeutig – zuerst in den Hydraulikplan des Aggregats schauen, wo der Wert neben dem Druckspeicher als P0 = xxx bar vermerkt sein muss. Häufig ist p₀ zusätzlich auf dem Typenschild oder der Blechrosette am Gaszapfen eingeprägt.

Zweitens, falls kein Wert auffindbar ist: rechnen. Als Faustregel gilt ein Vorfülldruck von rund 90 Prozent des minimalen Arbeitsdrucks. Den genauen Wert für Ihre Eckdrücke und Bauform ermitteln Sie am schnellsten mit unserem Druckspeicher-Rechner. Wichtig ist dabei die Abgrenzung, vor der die Praxis ausdrücklich warnt: nicht den Arbeitsdruck mit dem Speicherladedruck verwechseln, auf den das Druckbegrenzungsventil eingestellt ist. Der physikalische Grund hinter der 90-Prozent-Regel ist simpel – der minimale Hydraulikdruck p₁ sollte stets etwas über dem Gasdruck p₀ liegen, damit das Trennelement im leeren Zustand nicht ständig auf den Ölablass schlägt.

Und noch eine Grenze aus der Auslegung, die beim Einstellen mitgedacht werden muss: das Druckverhältnis. Bei Membranspeichern darf das Verhältnis von oberem Betriebsdruck zu Vorspanndruck 8:1 nicht überschreiten – sonst droht die Zerstörung der Membran. Bei Blasenspeichern liegt diese Grenze enger, üblicherweise bei 4:1. Ein zu niedrig gewählter p₀ verschiebt dieses Verhältnis ungünstig.

Der Sicherheits-Check vor dem ersten Handgriff

Hier wird nichts übersprungen. Ein hydraulischer Druckspeicher steht gasseitig unter hohem Druck, auch wenn die Anlage längst aus ist. Bevor die Füllvorrichtung montiert wird, gilt ausnahmslos: Der Speicher wird vom Hydrauliksystem getrennt und flüssigkeitsseitig vollständig entlastet. Das ist keine Empfehlung, sondern zwingende Voraussetzung jeder Herstellerbetriebsanleitung. In der Praxis übernimmt diese Entlastung der Sicherheits- und Absperrblock, der dafür eine eigene Entlastungsfunktion mitbringt.

Erst wenn die Ölseite nachweislich drucklos ist, kommt die Gasseite an die Reihe. Diese Reihenfolge – erst Öl drucklos, dann Gasventil öffnen – ist keine Empfehlung, sondern die Grundregel der Arbeitssicherheit am Speicher.

Vorfülldruck prüfen: Schritt für Schritt

Die reine Druckkontrolle braucht keine Stickstoffflasche. Der Ablauf:

1. Anlage abschalten, Speicher ölseitig entlasten (siehe oben). Schutzkappe des Gasventils abnehmen.
2. Füll- und Prüfvorrichtung gasdicht auf das Gasventil schrauben – bei Blasen- und Kolbenspeichern mit passendem Adapter.
3. Spindel langsam eindrehen, bis sie das Speichergasventil öffnet. Das Manometer zeigt jetzt den anstehenden Vorfülldruck p₀.
4. Wert ablesen und mit dem Sollwert vergleichen – und zwar temperaturbereinigt (dazu der nächste Abschnitt).
5. Spindel zurückdrehen, Vorrichtung abschrauben, Schutzkappe wieder aufsetzen.

Ist der gemessene Druck zu hoch, lässt er sich über das Ablassventil der Vorrichtung kontrolliert reduzieren. Ist er zu niedrig, wird nachgefüllt.

Abbildung 2: Ablaufdiagramm „Prüfen und Einstellen" – entlasten → aufschrauben → Spindel öffnen → p₀ messen → zu hoch (ablassen) / zu niedrig (nachfüllen) / korrekt → Kontrolle nach einer Woche.

Befüllen: langsam ist richtig

Beim Nachfüllen kommt die Stickstoffflasche über den Druckminderer und den Füllschlauch ins Spiel. Die Vorrichtung wird über einen biegsamen Schlauch und einen Druckminderer an den Stickstoffdruckbehälter angeschlossen. Dann wird das Flaschenventil geöffnet und der Stickstoff langsam in den Speicher gelassen.

Das Wort „langsam" ist hier entscheidend, nicht dekorativ. Strömt das Gas zu schnell ein, kühlt es durch Expansion stark ab – und der gemessene Druck steigt anschließend, wenn sich das Gas wieder auf Umgebungstemperatur erwärmt. Wer schnell auf den Sollwert füllt und sofort abklemmt, hat nach einer halben Stunde einen zu niedrigen p₀. Deshalb: in Etappen füllen, zwischendurch ausgleichen lassen, dann den Wert ablesen. Den Zielwert lieber leicht überschreiten und über das Ablassventil feinjustieren, sobald die Temperatur sich gesetzt hat.

Bei größeren Speichern oder häufiger Wartung lohnt sich ein Stickstoffladegerät, das handelsübliche Flaschen besser ausnutzt. Solche Geräte ziehen die Flasche bis zu einem Restdruck von etwa 20 bis 35 bar leer und erreichen je nach Ausführung Vorfülldrücke von 160 bis 470 bar – relevant, wenn man sonst halbvolle Flaschen tauschen müsste.

Die Temperaturfalle

Der Vorfülldruck ist temperaturabhängig – das ist der Punkt, an dem die meisten Fehldiagnosen entstehen. p₀ wird üblicherweise auf eine Bezugstemperatur von 20 °C angegeben. Der Vorfülldruck ändert sich mit der Gastemperatur und ist nach jedem Füllen oder Ablassen erneut zu prüfen.

Konkret heißt das: Ein Speicher, der direkt nach dem Stillstand einer warmen Maschine gemessen wird, zeigt einen höheren Druck als derselbe Speicher kalt am Montagmorgen. Wer den Messwert nicht auf 20 °C umrechnet, korrigiert in die falsche Richtung. Die Umrechnung folgt dem Gasgesetz (p ∝ absolute Temperatur in Kelvin); die Temperaturkorrektur nimmt Ihnen unser Druckspeicher-Rechner ab, der wahlweise mit der Bezugstemperatur von 20 °C oder der aktuellen Speichertemperatur arbeitet. Eine kalte Messung ohne Korrektur ist die häufigste Ursache für ein unnötiges „Nachfüllen", das den Speicher anschließend überlädt.

Nach dem Befüllen: die Kontrolle, die man nicht auslässt

Einmal eingestellt heißt nicht erledigt. Nach jedem Eingriff gehört der Wert nachgemessen, denn nur so fällt eine schleichende Undichtigkeit auf. Die bewährte Staffelung: nach dem Füllen oder Ablassen kurz ausgleichen lassen und erneut prüfen, dann nach einer Woche kontrollieren. Bleibt der Druck stabil, folgt die nächste Kontrolle nach einigen Monaten.

Genau über diese Verlaufskontrolle lässt sich ein bevorstehender Defekt früh erkennen. Wird p₀ regelmäßig gemessen und dokumentiert, zeigt sich, ob der Speicher zunehmend schneller Gas verliert und ein Defekt bevorsteht. Ein langsam, gleichmäßig sinkender Druck ist normale Diffusion; ein beschleunigter Verlust ist ein Warnzeichen. Wer viele Druckspeicher betreibt, kann diese Überwachung automatisieren – etwa mit fluidseitigen p₀-Wächtern, die den Vorfülldruck bei jedem Abschaltvorgang mitlesen.

Abbildung 3: Diagramm „p₀ über die Zeit" – flache, gleichmäßige Diffusionskurve (normal) gegenüber steiler abfallender Kurve (Defekt bevorstehend), mit eingezeichneten Kontrollpunkten (1 Woche, 4 Monate).
