Einfachwirkender Hydraulikzylinder: Funktion, Bauformen und Auswahl

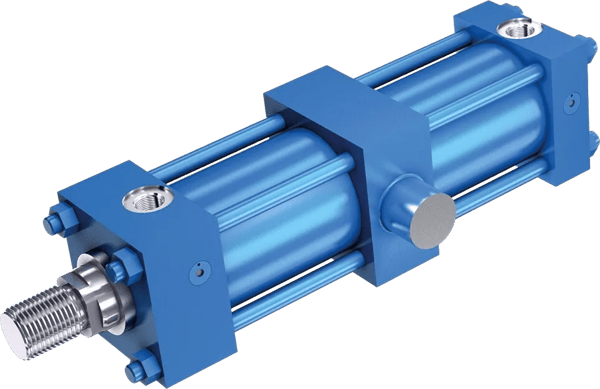

Was ist ein einfachwirkender Hydraulikzylinder

Die Definition ist auf den ersten Blick simpel: Ein einfachwirkender Hydraulikzylinder hat nur einen Druckanschluss. Hydrauliköl wird auf einer Kolbenseite eingelassen, der Kolben fährt aus. Zum Einfahren übernimmt eine externe Kraft — Eigengewicht der Last, eine Rückstellfeder, in manchen Fällen auch ein anderer Zylinder, der gegenarbeitet. Aktive hydraulische Kraft erzeugt der Zylinder also nur in eine Richtung.

Verglichen mit einem doppeltwirkenden Hydraulikzylinder, der zwei Anschlüsse hat und in beide Richtungen Kraft entwickeln kann, klingt das nach einer Einschränkung. In vielen Anwendungen ist es aber genau das Richtige — wer eine Hebebühne unter ein Auto schiebt, will, dass sie aktiv hochgeht und durch das Eigengewicht des Autos wieder runterkommt. Mehr braucht es nicht, und alles mehr wäre überkonstruiert.

Auch innerhalb des Hydraulikkreislaufs ist die einfachwirkende Variante anspruchsloser: ein 3/2-Wegeventil reicht für die Steuerung, eine Pumpe mit moderatem Volumenstrom und ein kleines Ölreservoir. Die Hardware-Liste ist kürzer als beim doppeltwirkenden System. Wer den Gesamtaufbau verstehen will, findet im Überblick zu Aufbau und Funktionsweise eines Hydraulikzylinders die hydraulische Logik dahinter.

Wie ein einfachwirkender Zylinder funktioniert

Der Aufbau ist eine vereinfachte Version des Standard-Hydraulikzylinders. Im Wesentlichen:

• Ein Zylinderrohr als Druckraum
• Ein Kolben mit Dichtung
• Eine Kolbenstange, die nach außen führt (außer beim Plungerzylinder, dazu gleich)
• Ein Zylinderkopf mit Stangendichtung und Abstreifer
• Ein Druckanschluss auf der Bodenseite

Wird der Anschluss mit Druck beaufschlagt, wirkt der Druck auf die gesamte Kolbenfläche. Aus Druck × Fläche entsteht die Schubkraft, der Kolben fährt aus. Da die andere Kolbenseite drucklos ist (offen zur Atmosphäre oder zur Federkammer), ist die effektive Schubkraft beim Ausfahren etwas höher als beim vergleichbar dimensionierten doppeltwirkenden Zylinder — keine Ringfläche, die gegenarbeitet.

Beim Einfahren übernimmt die externe Rückstellkraft. Das ist der Punkt, an dem sich die Bauformen unterscheiden: Lastrückstellung, Federrückstellung, Schwerkraftrückstellung — alles möglich, alle haben eigene Charakteristiken.

Die vier wichtigsten Bauformen

Innerhalb der einfachwirkenden Familie gibt es vier Hauptbauformen, die sich in ihrer Konstruktion und ihrem Einsatzbereich klar unterscheiden.

Standard einfachwirkender Zylinder mit Lastrückstellung. Der Klassiker. Wird über eine Last gegen den Boden geschoben — meistens unter der Bühne, dem Heber oder dem Lastarm, der durch sein Eigengewicht zurückkommt, wenn der Druck abgelassen wird. Typische Anwendungen: KFZ-Hebebühnen, hydraulische Wagenheber, Müllpressen-Verdichter, Kipper-Anhänger.

Einfachwirkender Zylinder mit Federrückstellung. Hier sitzt eine Stahlfeder im Rohrinneren oberhalb des Kolbens. Beim Ausfahren wird sie gespannt, beim Druck-Ablass drückt sie den Kolben zurück. Wichtig zu verstehen: dieser Zylinder hat oft trotzdem zwei Anschlüsse — einen für den Druck und einen kleinen Entlüftungsanschluss auf der Federseite, damit beim Ausfahren keine Luft im Federraum komprimiert wird. Der zweite Anschluss verwirrt regelmäßig: hydraulisch wirkt nur einer, daher bleibt es einfachwirkend.

Der Vorteil der Federvariante ist die definierte Rückstellkraft auch ohne Last. Klassische Einsatzbereiche: Spanneinrichtungen, kleine Pressen, Halte- und Spannzylinder in Werkzeugmaschinen. Nachteil: die Feder kostet Hubkraft beim Ausfahren (sie muss überwunden werden) und begrenzt den maximalen Hub auf typischerweise 200 bis 300 mm.

Plungerzylinder (Tauchkolbenzylinder). Bauform ohne klassischen Kolben — die Kolbenstange selbst dichtet im Zylinderkopf ab und wirkt direkt als Druckfläche. Das spart Bauteile (kein separater Kolben, keine Kolbendichtung), macht den Zylinder druckfester und billiger. Lastrückstellung ist die Norm. Plungerzylinder sind die Bauform der Wahl für hydraulische Pressen, hydraulische Hebewerkzeuge und überall dort, wo hohe Drücke (bis 700 bar) gefragt sind. Nachteil: der ganze Kolbenstangendurchmesser ist gleichzeitig die Druckfläche — bei vorgegebenem Hub bedeutet das mehr Verdrängungsvolumen als bei einem klassischen Zylinder gleicher Schubkraft.

Teleskopzylinder. Mehrere Stufen ineinander geschachtelt, jede Stufe ein eigener Plunger. Beim Ausfahren bewegt sich erst die größte Stufe, dann die nächste, dann die kleinste. Ergebnis: sehr langer Hub bei kompakter Einbaulänge. Klassische Anwendung: Kipper-Mulden bei Anhängern und Sattelaufliegern. Bei eingefahrenem Zylinder verschwinden zwei oder drei Meter Hub in einer Mulde von vielleicht 60 cm Länge, ausgefahren steht der Zylinder dann über zwei Meter hoch. Rückstellung über Eigengewicht der Mulde. Nachteil: aufwendige Konstruktion, mehr Dichtungen, höhere Wartungslast — Stufen-Übergänge sind kritische Verschleißstellen.

Wer einen Zylinder auswählt, muss erst entscheiden, welche dieser vier Grundbauformen zur Anwendung passt. Die Bauteile innerhalb des einfachwirkenden Zylinders — vor allem Kolbendichtung, Stangendichtung und Abstreifer — sind dann in allen Varianten ähnlich, nur Anzahl und Anordnung variieren.

Wann einfachwirkend, wann doppeltwirkend

Die ehrliche Antwort auf die häufigste Frage: meistens reicht einfachwirkend. Die Industrie hat in den letzten zwanzig Jahren reflexartig auf doppeltwirkend gewechselt, oft ohne dass die Anwendung das wirklich braucht. Drei Kriterien helfen bei der Entscheidung.

Wer braucht Kraft in welche Richtung? Hebebühne hoch — Kraft beim Ausfahren, beim Senken reicht Eigengewicht. Antwort: einfachwirkend. Maschinenklappe öffnen und schließen, beide Richtungen aktiv unter Last — Antwort: doppeltwirkend, keine Diskussion.

Wie schnell muss das Einfahren passieren? Bei Lastrückstellung ist die Geschwindigkeit von der Last abhängig und von dem Querschnitt des Rücklauf-Schlauchs. Wer sehr schnelle Rückläufe braucht oder definierte Geschwindigkeiten in beide Richtungen, kommt um doppeltwirkend nicht herum.

Welche Komplexität verträgt das System? Einfachwirkend = weniger Schläuche, einfacheres Ventil, weniger Dichtungsstellen, weniger potenzielle Leckagen. In rauen Einsatzumgebungen (Land, Forst, Baustelle) ist die einfachere Variante oft die haltbarere. Bei stationärer Industriehydraulik im Maschinenraum spielt diese Überlegung weniger eine Rolle.

Eine kleine Werkstatt-Beobachtung am Rande: Bei Kipper-Anhängern mit Teleskopzylinder ist die häufigste Reparatur das Nachdichten zwischen den Stufen — und nicht etwa eine Pumpen- oder Ventil-Störung. Das ist der Tribut für die kompakte Bauform, und wer das im Voraus weiß, hält den Dichtsatz auf Vorrat.

Auswahl-Kriterien beim Kauf

Wer einen einfachwirkenden Zylinder beschaffen muss, sollte sechs Werte vorab geklärt haben:

• Erforderliche Schubkraft in Tonnen oder Kilonewton — das ergibt zusammen mit dem verfügbaren Druck die Kolbenfläche und damit den Kolbendurchmesser
• Verfügbarer Betriebsdruck der Anlage — Standard 160 oder 250 bar, Hochdruckanwendungen 350 bis 700 bar
• Erforderlicher Hub — bei Federrückstellung typisch bis 300 mm, bei Plunger oder Lastrückstellung bis weit über 1.000 mm möglich
• Rückstellungsart — Eigengewicht, Feder, externer Zylinder?
• Befestigungsart — Schwenkbefestigung mit Gabelkopf, Flanschbefestigung, Fußbefestigung, Gewindebolzen
• Anschlussart — Innengewinde, Außengewinde, Ringverschraubung, je nach Schlauchsystem der Anlage

Bei der Kraftberechnung hilft der konkrete Durchrechen-Schritt mehr als jede Theorie — der Hydraulikzylinder-Rechner liefert für die wichtigsten Größen (Druckkraft, Hubvolumen, Hubzeit) sofort verwertbare Werte. Wer den Zylinder nicht aus dem Standard-Sortiment greifen kann — etwa wegen ungewöhnlicher Hubmaße, Sonder-Anschlüssen oder Materialanforderungen — sollte das eher früh als spät klären, weil Sonderanfertigungen je nach Hersteller Wochen Lieferzeit haben können. Wer beim Standard bleibt, findet eine breite Auswahl an einfachwirkenden Hydraulikzylindern und passenden Bauteilen im Sortiment.

Wartung und Verschleiß

Die einfachwirkende Bauform ist generell wartungsärmer als der doppeltwirkende Zylinder — weniger Dichtungen, weniger Anschlüsse, weniger Mechanik. Trotzdem altern auch hier die Dichtungen, und der Plungerzylinder hat seine eigene Versagensgeometrie.

Drei Wartungs-Indikatoren, die jeder Betreiber im Auge haben sollte:

Sichtbares Tropfen an der Kolbenstange weist auf verschlissene Stangendichtung hin. Beim Plungerzylinder, der nur diese eine dynamische Dichtung hat, ist das oft die einzige Reparatur, die das Bauteil je sehen wird — Wechsel des Dichtsatzes, fertig.

Eingesackter Kolben unter Last bei stehender Pumpe ist beim einfachwirkenden Zylinder häufig kein Defekt — Lastrückstellung funktioniert ja gerade so. Wenn aber bei aktivem Druck der Kolben langsam zurückgeht, ist die Kolbendichtung defekt (sofern vorhanden, beim Plunger entfällt das).

Schwergängiger Hub bei Federrückstellungs-Zylindern kommt oft von einer ermüdeten oder verbogenen Feder. Federn altern, gerade bei häufigem Wechsel-Zyklus, und sind manchmal das Bauteil, das früher als die Dichtungen den Geist aufgibt.

Bei jedem dieser Symptome lohnt der Blick auf die Vorgehensweise einer Hydraulikzylinder-Reparatur, bevor das Bauteil ersetzt wird. Die meisten Schäden sind reparierbar, und einfachwirkende Zylinder sind dabei oft die einfacheren Fälle — weniger Dichtungen, weniger Stellen, an denen es klemmen kann. Wer den einfachwirkenden Zylinder in den Gesamtkontext der Hydraulikzylinder einordnen will — von der Wirkprinzip-Logik bis zu den anderen Bauformen — findet das System-Wissen im Übersichtsartikel zu Hydraulikzylindern.
