Pneumatikzylinder: Aufbau, Funktionsweise und Bauarten

Funktionsweise eines Pneumatikzylinders erklärt

Das Wirkprinzip ist simpel: Verdichtete Luft strömt über einen Anschluss in die Zylinderkammer, der Druck wirkt auf die Kolbenfläche und schiebt den Kolben samt Kolbenstange nach vorn. Kraft entsteht aus Druck mal Fläche, mehr Physik steckt erstmal nicht dahinter. Angesteuert wird das Ganze über ein Wegeventil, das die Kammern wechselweise belüftet und entlüftet, typischerweise ein 5/2- oder 3/2-Ventil.

Der entscheidende Unterschied zur Hydraulik: Luft ist kompressibel. Ein Druckluftzylinder federt unter Last, hält keine Zwischenposition präzise und erreicht bei 6 bar nur einen Bruchteil der Kräfte eines vergleichbaren Hydraulikzylinders. Dafür ist er schnell — Kolbengeschwindigkeiten von 1 m/s sind Standard —, sauber, günstig und verzeiht Dauerbetrieb ohne Ölversorgung. Genau deshalb dominiert Pneumatik in der Handhabungstechnik, beim Spannen, Sortieren, Zuführen und Verpacken.

Faustregel aus der Instandhaltung: Ein Pneumatikzylinder stirbt fast nie am Alter — er stirbt an verschmutzter Druckluft, Querkraft auf der Kolbenstange oder fehlender Endlagendämpfung. Wer diese drei Punkte im Griff hat, erreicht problemlos zweistellige Millionen-Zyklen.

Ob der Zylinder in eine oder in beide Richtungen mit Druckluft arbeitet, bestimmt die Grundbauform: einfachwirkende Pneumatikzylinder nutzen Druckluft nur für den Arbeitshub und stellen über eine Feder zurück, doppeltwirkende Pneumatikzylinder fahren beide Richtungen aktiv. Dazu gleich mehr.

Aufbau eines Pneumatikzylinders: die Komponenten im Detail

Der Aufbau eines Pneumatikzylinders folgt bei fast allen Herstellern demselben Schema. Das Zylinderrohr — meist eloxiertes Aluminium, bei Hygieneanwendungen Edelstahl — bildet den Druckraum. Darin läuft der Kolben mit seiner Kolbendichtung, die beide Kammern gegeneinander abdichtet. Die Kolbenstange aus gehärtetem, verchromtem Stahl überträgt die Kraft nach außen und wird im vorderen Lagerdeckel durch Gleitbuchse, Stangendichtung und Abstreifer geführt. Der Abstreifer ist unscheinbar, aber wichtig: Er hält Späne, Staub und Kühlschmierstoff aus dem Zylinder — die häufigste Ursache für frühzeitig verschlissene Stangendichtungen.

Vorderer und hinterer Deckel verschließen das Rohr und tragen die Druckluftanschlüsse, in der Regel G1/8 bis G1/2 je nach Kolbendurchmesser. Auf dem Kolben sitzt bei den meisten Serien ein Permanentmagnet für die berührungslose Positionsabfrage über Zylinderschalter in der T- oder C-Nut des Rohrs.

Ein Detail entscheidet über die Lebensdauer bei hohen Verfahrgeschwindigkeiten: die Dämpfung in den Endlagen. Ohne sie schlägt der Kolben metallisch auf den Deckel — hörbar, und auf Dauer tödlich für Dichtungen und Befestigung. Wie pneumatische und elastische Dämpfung arbeiten und wie Sie die Einstellschraube korrekt justieren, behandelt der Beitrag zur Endlagendämpfung beim Pneumatikzylinder im Detail.

Einfach- oder doppeltwirkender Pneumatikzylinder: das Wirkprinzip entscheidet

Die Wahl zwischen den beiden Grundprinzipien fällt in der Praxis schnell — wenn man die Kriterien kennt.

Der einfachwirkende Zylinder spart Luft und vereinfacht die Ansteuerung, die Feder frisst allerdings einen Teil der Kolbenkraft und begrenzt den Hub — dafür definiert sie bei Druckausfall eine sichere Grundstellung, für Spann- und Auswerfaufgaben oft genau das gewünschte Verhalten. Die Details zu Federrückstellung, Kraftverlauf und typischen Einsatzfällen stehen im Artikel zum einfachwirkenden Pneumatikzylinder mit Federrückstellung.

Der doppeltwirkende Zylinder ist der Standard im Maschinenbau: präzise Geschwindigkeitssteuerung über Drosselrückschlagventile, keine Federverluste, lange Hübe. Zu beachten ist die Kraftdifferenz zwischen Aus- und Einfahren — auf der Stangenseite reduziert die Kolbenstange die wirksame Fläche. Wann sich welche Variante rechnet und wie die Ansteuerung über 5/2-Ventile aussieht, zeigt der Beitrag zum doppeltwirkenden Pneumatikzylinder.

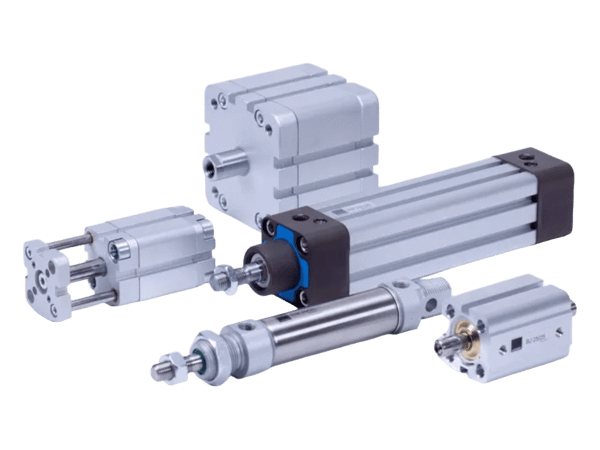

Bauarten und Normen: von ISO 15552 bis kolbenstangenlos

Bei den Bauarten hat sich eine Handvoll Normen durchgesetzt, die Zylinder herstellerübergreifend austauschbar machen — wer einen Festo DSBC gegen einen Aventics- oder SMC-Zylinder tauschen muss, kann das dank genormter Anschlussmaße ohne Konstruktionsänderung.

Zwei Bauarten verdienen einen genaueren Blick. Wenn der Bauraum in Hubrichtung fehlt, die Anwendung aber lange Verfahrwege verlangt, kommt der kolbenstangenlose Zylinder ins Spiel: Er überträgt die Kraft über einen Mitnehmer statt über eine Stange und baut bei 1.000 mm Hub nur etwa halb so lang wie ein konventioneller Zylinder. Und wo mehrere Hubstufen aus minimaler Einbaulänge gefordert sind, spielt der pneumatische Teleskopzylinder seine ineinanderfahrenden Stufen aus.

Einen Überblick über alle Bauformen mit lieferbaren Größen, Normen und Herstellern bietet die Kategorie Pneumatikzylinder vom Normzylinder bis zur Sonderbauform.

Pneumatikzylinder berechnen: Kraft, Luftverbrauch und Geschwindigkeit

Die theoretische Kolbenkraft folgt aus F = p × A. Beim Einfahren reduziert die Kolbenstange die wirksame Fläche — die Kraft-Tabelle zeigt die theoretischen Werte bei 6 bar für die gängigen Durchmesser nach ISO 15552:

Auslegungsregel: Von den Tabellenwerten 10 bis 15 Prozent Reibungsverluste abziehen — und die geforderte Last auf höchstens 70 bis 80 Prozent der effektiven Kraft begrenzen. Klingt nach verschenkter Reserve, verhindert aber Stick-Slip beim Anfahren und hält die Geschwindigkeit unter Last stabil.

Der Luftverbrauch eines Pneumatikzylinders ergibt sich aus Kolbenfläche, Hub, Zyklenzahl und Absolutdruck, umgerechnet auf Normliter. Der 50er aus der Tabelle mit 200 mm Hub verbraucht pro Doppelhub etwa 5,2 Normliter — bei 30 Zyklen pro Minute summiert sich das auf über 9.000 Liter pro Stunde. Wer Druckluftkosten mit 2 bis 3 Cent pro Normkubikmeter kalkuliert, merkt schnell: Ein überdimensionierter Zylinder kostet nicht nur einmal beim Kauf, sondern jede Betriebsstunde.

Die Geschwindigkeit steuern Sie nicht über den Druck, sondern über Drosselrückschlagventile — grundsätzlich in Abluftdrosselung, weil Zuluftdrosselung zu ruckelndem Lauf führt. Für hohe Geschwindigkeiten über 1 m/s müssen Ventil-Nennweite, Schlauchquerschnitt und Endlagendämpfung zusammenpassen, sonst limitiert die Peripherie.

Pneumatikzylinder in der Praxis: Befestigung, Abfrage, Ansteuerung

Ein sauber ausgelegter Zylinder stirbt trotzdem früh, wenn er verspannt eingebaut ist. Querkräfte auf die Kolbenstange sind der häufigste Ausfallgrund überhaupt — die Stangenführung ist ein Gleitlager, kein Linearlager. Fluchtungsfehler zwischen Zylinderachse und Bewegungsrichtung fängt ein Gelenkkopf oder eine Schwenkbefestigung ab; starre Fuß- oder Flanschmontage taugt nur bei exakt fluchtender Last. Welche Befestigungsart zu welcher Einbausituation passt — Fußwinkel, Flansch, Schwenkzapfen, Gelenkauge —, behandelt der Praxisbeitrag zu den Befestigungsarten für Pneumatikzylinder.

Für die Positionsabfrage haben sich magnetische Zylinderschalter durchgesetzt — früher Reedkontakte, heute überwiegend verschleißfreie elektronische Sensoren in der Profilnut. Sie melden der Steuerung die Endlagen und sind Voraussetzung für jede verkettete Automatisierung. Bei der Ansteuerung gilt: Wartungseinheit mit Filter und Druckregler vor jede Anlage; moderne Zylinder laufen mit ungeölter, trockener Druckluft der Klasse 7:4:4 nach ISO 8573-1, einmal geölte Systeme müssen geölt bleiben.

Damit ist das Grundgerüst komplett: Wirkprinzip, Komponenten, Bauart, Auslegung, Einbau. Wer tiefer einsteigen will, findet zu jedem dieser Themen einen eigenen Beitrag im Wissensbereich — vom Wirkprinzip der doppeltwirkenden Zylinder bis zur richtig eingestellten Endlagendämpfung. Und wenn der passende Zylinder feststeht, führt der Weg über Bauform, Kolbendurchmesser und Norm direkt zum lieferbaren Produkt.
