Druckbegrenzungsventil einstellen (Hydraulik): Anleitung und Praxis

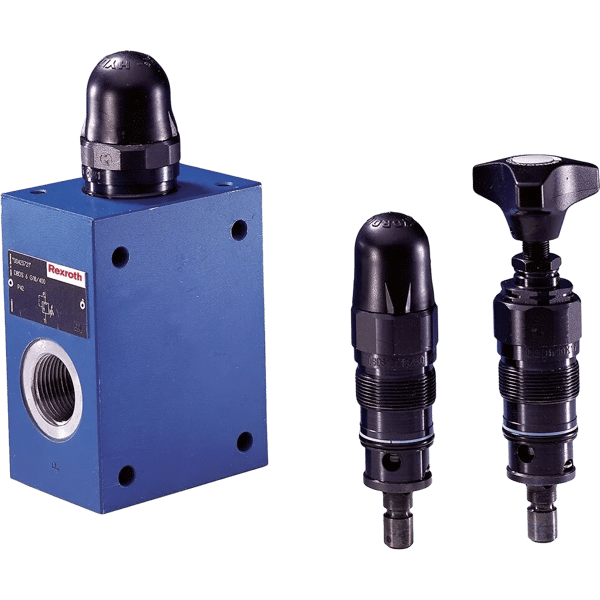

Vorbereitung und Werkzeug für das Einstellen eines Druckbegrenzungsventils

Wer ein Druckbegrenzungsventil einstellt, dreht nicht nur an einer Schraube. Hinter dem scheinbar einfachen Vorgang verbergen sich drei eng verzahnte Aufgaben: die Sicherheit der Anlage zu garantieren, den Energieverbrauch unter Kontrolle zu halten und alle druckführenden Komponenten vor Verschleiß zu schützen. Eine korrekt eingestellte Anlage arbeitet wirtschaftlich und zuverlässig, eine falsch eingestellte verbrennt Energie als Wärme oder gefährdet teure Bauteile durch unkontrollierte Druckspitzen. Saubere Vorbereitung und das passende Werkzeug entscheiden bereits in den ersten Minuten darüber, ob die spätere Einstellung verlässliche Werte liefert oder schon nach wenigen Betriebsstunden wieder nachjustiert werden muss.

Vor dem ersten Handgriff am Ventil sind drei Vorbereitungen unverzichtbar. Tragen Sie zuerst Schutzbrille und Handschuhe. Hydraulikfluid steht im Betrieb unter mehreren hundert bar und kann bei einem austretenden Strahl die Haut durchdringen. Verletzungen durch Hochdruckinjektion sind selten, aber schwer, und jede Wartungsdokumentation eines Markenherstellers warnt ausdrücklich davor. Fahren Sie zweitens die Anlage auf Betriebstemperatur. HLP46 erreicht seine Nennviskosität erst zwischen 40 und 50 °C. Wer kalt einstellt, misst systematisch zu hohe Werte und unterdimensioniert das Ventil bei warmer Anlage. Prüfen Sie drittens das Datenblatt auf die Drehrichtung der Stellspindel. Bei den meisten Bauformen von Bosch Rexroth und Parker erhöht eine Drehung im Uhrzeigersinn den Solldruck, während Cartridges von Hawe sowie einige ältere Vickers Modelle umgekehrt arbeiten.

An Werkzeug benötigen Sie drei Komponenten:

Werksmanometer altern, zeigen oft mehrere bar Abweichung und disqualifizieren jede Einstellung. Wer regelmäßig viele Anlagen einstellt, arbeitet mit einem digitalen Drucktransmitter und Datenlogger, der auch kurze Druckspitzen mit hoher Abtastrate erfasst. Der Manometeranschluss erfolgt idealerweise an einer Messstelle direkt im Hauptdruckkanal, niemals hinter einer Drossel oder einem Volumenstromregler.

Für sicherheitsrelevante Anlagen schreibt DIN EN ISO 4413 zusätzlich vor, dass die Messmittel rückführbar kalibriert sein müssen. Die Eichung gilt in der Regel zwei Jahre, danach ist eine Nachkalibrierung durch ein akkreditiertes Labor fällig. Notieren Sie vor dem Einstellen den aktuellen Solldruck, sowie Datum und Bediener. Diese Dokumentation hilft später, schleichende Abweichungen früh zu erkennen und ist bei prüfpflichtigen Anlagen zwingend gefordert.

Druckbegrenzungsventil einstellen in fünf Schritten

Die eigentliche Einstellung folgt einem standardisierten Ablauf in fünf klar abgegrenzten Schritten. Jeder Schritt baut auf dem vorigen auf und sollte nicht abgekürzt werden, auch wenn die Routine es nahelegt. Anlagen mit Sicherheitsventilen nach EN ISO 4413 verlangen sogar eine dokumentierte Schrittfolge im Wartungsbuch.

Stellen Sie das Druckbegrenzungsventil immer im Betriebszustand und unter typischer Last ein, niemals an der trockenen Anlage. Diese Faustregel aus dem Servicehandbuch wird in jeder seriösen Hydraulikschulung wiederholt.

Schritt 1: Sicherungsmutter lösen. Lösen Sie die Sicherungsmutter der Stellspindel mit dem passenden Gabelschlüssel. Sie sitzt unmittelbar unter dem Drehknopf oder dem Inbuskopf der Spindel. Halten Sie die Spindel dabei mit dem Innensechskantschlüssel gegen, um ein Mitdrehen und damit eine unbeabsichtigte Druckveränderung zu vermeiden.

Schritt 2: Anlage auf typische Arbeitslast bringen. Eine Hydraulikpresse muss unter realem Pressdruck laufen, ein Hebezylinder mit dem typischen Lastfall, ein Hydromotor mit dem tatsächlichen Drehmoment am Abtrieb. Der Solldruck einer leerlaufenden Maschine entspricht selten dem realen Betriebsdruck und führt fast immer zu Unterdimensionierung.

Schritt 3: Stellspindel drehen, Manometer beobachten. Drehen Sie die Stellspindel langsam in der spezifizierten Richtung. Pro Vierteldrehung verändert sich der Druck typischerweise um 20 bis 50 bar bei direktgesteuerten Ventilen. Bei vorgesteuerten Bauformen ist die Auflösung deutlich feiner und liegt bei 5 bis 15 bar pro Vierteldrehung. Nähern Sie sich dem Zielwert in Halbdrehungen und verfeinern Sie zum Schluss in Achteldrehungen.

Schritt 4: Mehrfach durchfahren und prüfen. Fahren Sie die Anlage drei bis fünf vollständige Zyklen durch und beobachten Sie das Manometer bei jeder Druckspitze. Die Wiederholgenauigkeit eines korrekt eingestellten Ventils sollte innerhalb von ± 2 bar liegen. Größere Abweichungen deuten auf Schmutz im Ventilsitz, eine ausgeschlagene Feder oder einen falschen Manometeranschluss hin.

Schritt 5: Sicherungsmutter festziehen und dokumentieren. Ziehen Sie die Sicherungsmutter mit dem Anzugsdrehmoment des Herstellers fest, üblich sind 15 bis 25 Nm. Halten Sie die Spindel dabei weiterhin gegen. Tragen Sie Solldruck, Datum, Bediener und Manometernummer ins Wartungsbuch ein. Bei sicherheitsrelevanten Anlagen plombieren Sie die Stellschraube zusätzlich gegen unbefugte Verstellung.

Der gesamte Vorgang dauert bei eingespielten Anwendern selten länger als zehn Minuten. Wer zum ersten Mal einstellt, sollte sich mehr Zeit nehmen und bewusst zwischen den Schritten pausieren.

Solldruck richtig wählen für unterschiedliche Hydraulikanlagen

Der richtige Solldruck ergibt sich nicht aus dem Datenblatt der Pumpe, sondern aus der schwächsten Komponente im Kreislauf. Faustregel aus der Auslegungspraxis: Der Solldruck liegt 10 bis 15 Prozent über dem maximalen Betriebsdruck der Anlage. Wer in einem 200 bar System arbeitet, stellt typischerweise auf 220 bis 230 bar ein. Diese Marge fängt Lastspitzen ab, ohne den nutzbaren Druckbereich künstlich zu verkleinern.

Entscheidend ist die Frage, was im System tatsächlich am wenigsten verträgt. Ein zertifizierter Hochdruckschlauch hält in der Regel den vierfachen Nenndruck als Berstdruck aus, ein Zylinder mit 350 bar Nenndruck verträgt kurzzeitig 525 bar. Schwächstes Glied sind oft die Dichtungen oder die Verschraubungen, deren Dauerfestigkeit deutlich niedriger liegt. Wer hier zu hoch einstellt, riskiert Leckagen, die sich nicht im Schadensbild zeigen, sondern im Energieverbrauch.

Sekundäre Druckbegrenzungsventile direkt am Zylinder oder Motor werden grundsätzlich höher eingestellt als das primäre Pumpen Druckbegrenzungsventil. So bleibt das primäre Ventil im Normalbetrieb die einzige Druckabsicherung, während die sekundären erst bei externen Lastspitzen wie Stößen oder klemmenden Aktoren öffnen. Diese Hierarchie ist wichtig: Wer ein sekundäres Ventil unter den Primärdruck stellt, schaltet das gesamte primäre Sicherheitskonzept faktisch aus.

In Anlagen mit Hydraulikspeicher gelten zusätzliche Regeln. Speicherladeventile arbeiten in einem Druckfenster, das durch zwei Werte definiert ist: den oberen Schaltpunkt und den unteren. Das primäre Druckbegrenzungsventil sitzt deutlich über dem oberen Schaltpunkt, üblich sind 30 bar Abstand bei Nenndrücken von 200 bar. Auf diese Weise greift das DBV nur in echten Notfällen ein und entlastet die Speicherladelogik nicht durch ständiges Öffnen. Bei Hochdruckanwendungen über 400 bar, etwa in der Stahlumformung oder bei Werkzeugspannvorrichtungen, wird der Solldruck nicht selten zweistufig gewählt: ein Arbeitsdruck im Normalbetrieb und ein erhöhter Druck für kurze Halte- oder Spannphasen.

Häufige Fehler beim Einstellen vermeiden

In der Werkstattpraxis tauchen immer wieder dieselben Fehlerbilder auf. Sie betreffen meistens nicht das Ventil selbst, sondern den Einstellvorgang. Die folgende Tabelle fasst die fünf häufigsten Fehler mit ihren Folgen und einer konkreten Vermeidungsstrategie zusammen:

Ein zweiter typischer Fehler ist das Verschieben der Sicherungsmutter ohne Gegenhalten der Spindel. Bei vielen Bauformen drehen sich Mutter und Spindel gemeinsam mit, was zu einer schleichenden Veränderung des Solldrucks führt. Die Anlage läuft scheinbar normal weiter, der Druck driftet aber über Wochen, bis ein Schaden auftritt oder das Schichtteam eine ungewöhnliche Erwärmung bemerkt.

Eine systematische Ölanalyse alle 500 Betriebsstunden zeigt drei der fünf oben genannten Fehler im Verschleißbild des Hydraulikfluids deutlich früher, als sie an der Maschine sichtbar werden.

Wer mit vorgesteuerten Bauformen arbeitet, sollte zusätzlich auf eine sauber entlüftete Vorsteuerstufe achten. Luftblasen in der Pilotleitung führen zu unsauberem Ansprechen und zu Druckschwankungen, die häufig mit einer fehlerhaften Einstellung verwechselt werden. Ein kurzes Öffnen der Entlüftungsschraube am Vorsteuerventil reicht meistens aus. Bei Cartridges in Plattenaufbauten empfiehlt sich vor der Einstellung außerdem ein Spülgang mit mindestens dem zehnfachen Volumen der Pilotleitung, um Spülrückstände aus Montagephase zu entfernen.

Ein letzter Punkt aus der Servicepraxis betrifft die Wahl des Einstellzeitpunkts. Wer ein neues Ventil einbaut, sollte mit einer ersten Einstellung etwa 50 Bar unter dem späteren Zielwert beginnen. Nach 30 bis 60 Minuten Betrieb hat sich die Feder gesetzt, der Solldruck sinkt um wenige bar, und erst dann wird der finale Wert justiert. Werkstätten, die diesen Setzgang überspringen, müssen das Ventil nach kurzer Zeit oft nachstellen. Bei Sicherheitsventilen mit Bauteilprüfung nach DGUV ist außerdem der Wechsel der Feder beim Tausch des Ventils dokumentationspflichtig.
