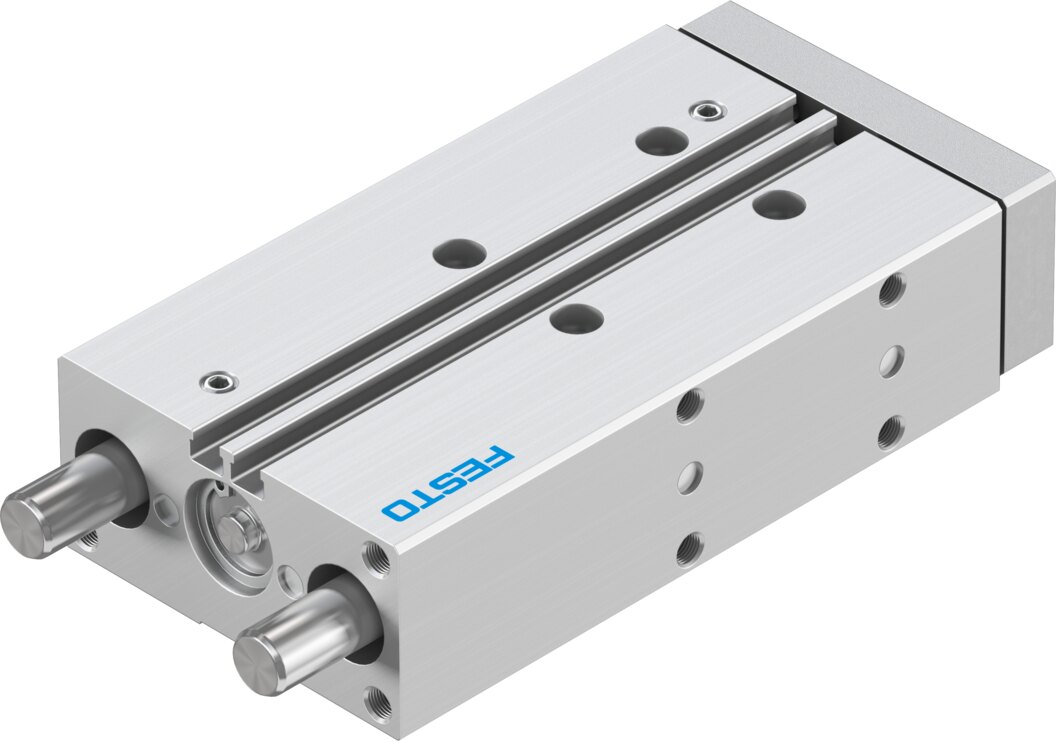

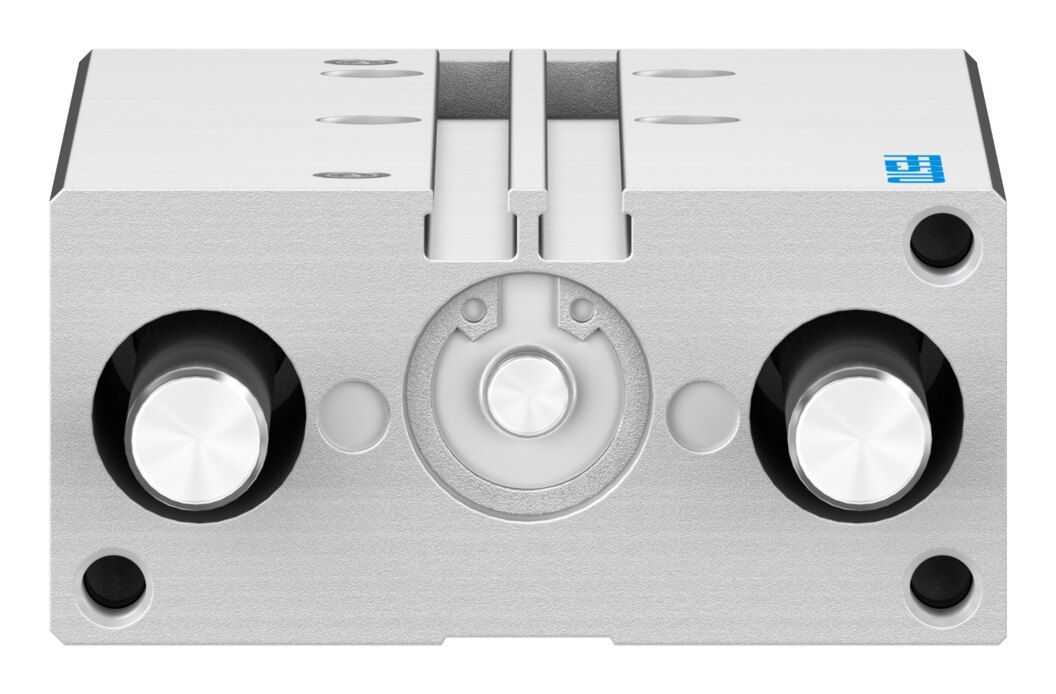

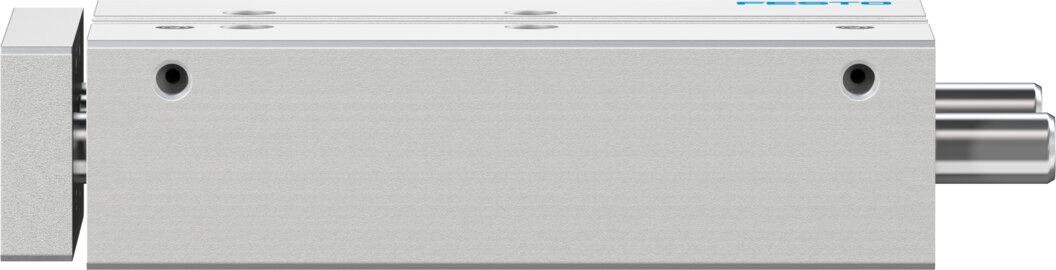

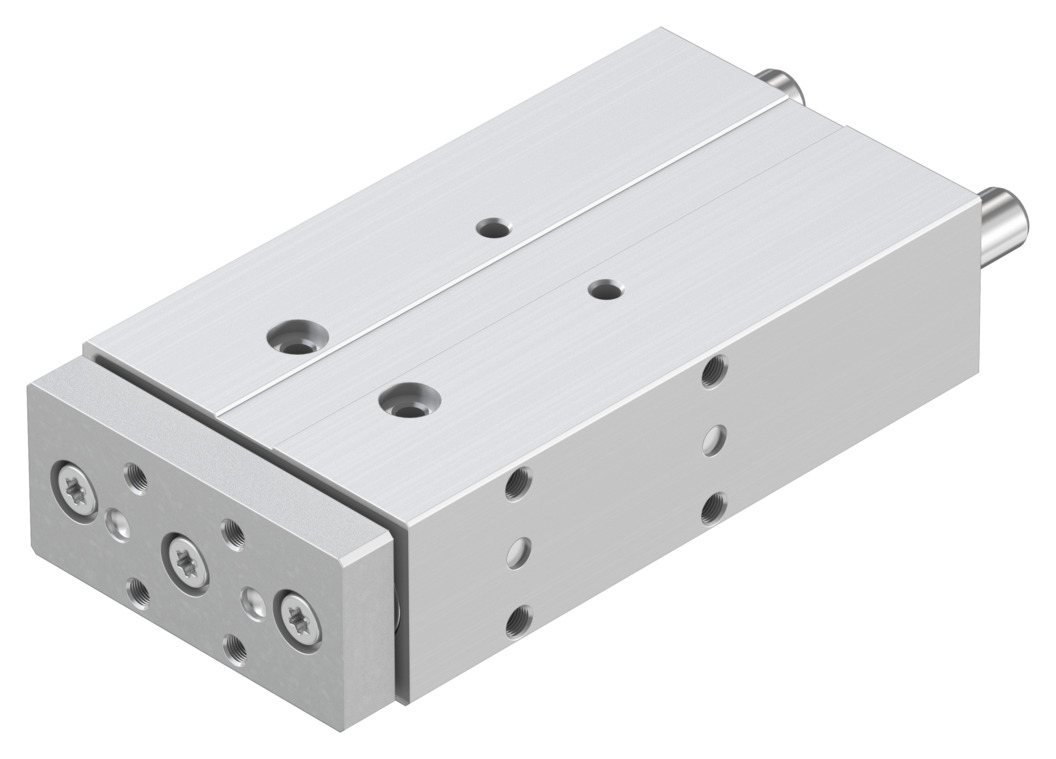

Festo 170913 Führungszylinder

Preis & Verfügbarkeit

355,28 €

exkl. MwSt.

|

422,78 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Führungszylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:
170913
Klicken zum Kopieren
Hersteller-Typenschlüssel:
DFM-16-80-P-A-KF
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Eigenschaften für 170913 von Festo

Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 mm
Hub
80 mm
Kolben-Ø
16 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Max. Geschwindigkeit
0.8 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-5 °C ... 60 °C
Aufprallenergie in den Endlagen
0.15 J
Max. Kraft Fy
778 N
Max. Kraft Fy statisch
830 N
Max. Kraft Fz
778 N
Max. Kraft Fz statisch
830 N
Max. Moment Mx
17.9 Nm
Max. Moment Mx statisch
19.09 Nm
Max. Moment My
10.5 Nm
Max. Moment My statisch
11.2 Nm
Max. Moment Mz
10.5 Nm
Max. Moment Mz statisch
11.2 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
2.03 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
64 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Bewegte Masse
359 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub
47.8 mm
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Dokumente

Hersteller-Artikelbeschreibung

Setzen Sie auf präzise Führung und hohe Moment- und Querkraftaufnahme - bei gleichzeitig robuster und kompakter Bauweise. Der Führungszylinder DFM eignet sich zum Klemmen, Heben oder Stoppen.

Weitere Informationen für 170913 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
872 g
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84123100
GTIN
4052568140052
RoHS konform
Ja
Hersteller
Festo
