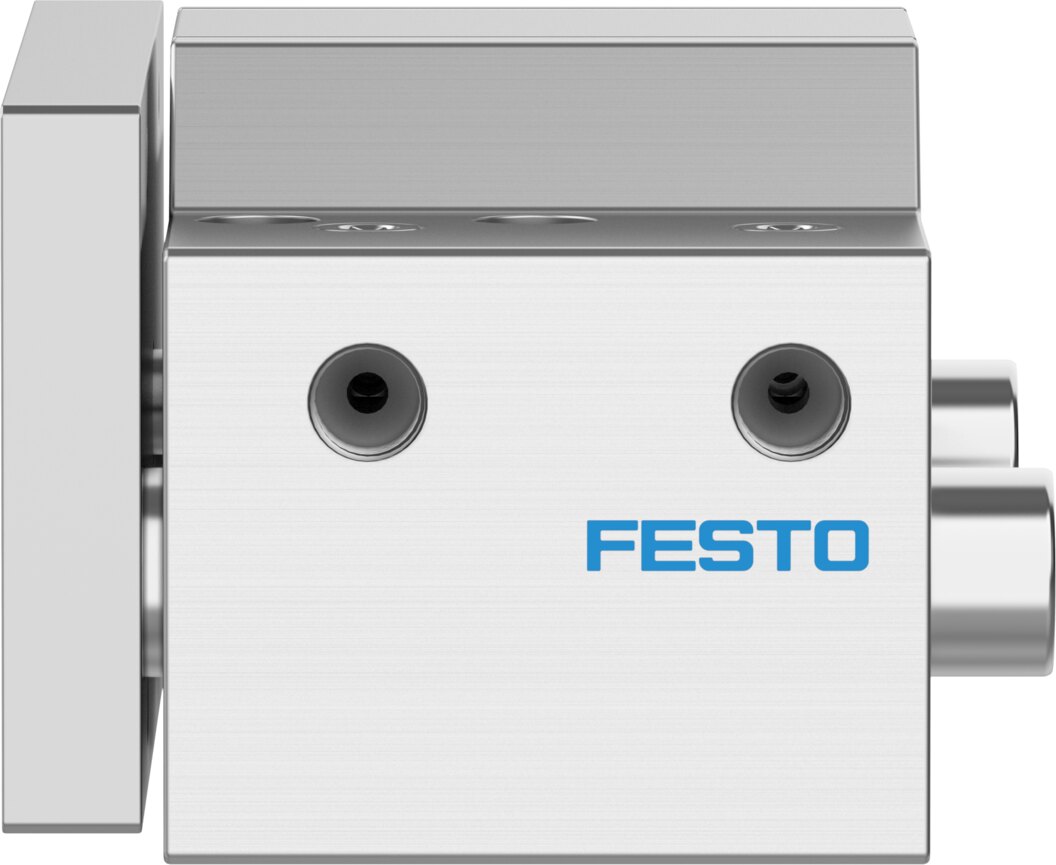

Festo 170967 Führungszylinder

Preis & Verfügbarkeit

828,09 €

exkl. MwSt.

|

985,43 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Führungszylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:
170967
Klicken zum Kopieren
Hersteller-Typenschlüssel:
DFM-100-25-P-A-KF
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 170967 von Festo

Schwerpunktsabstand der Nutzlast zur Jochplatte xs
125 mm
Hub
25 mm
Kolben-Ø
100 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.05 MPa ... 1 MPa
Betriebsdruck
0.5 bar ... 10 bar
Max. Geschwindigkeit
0.4 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-5 °C ... 60 °C
Aufprallenergie in den Endlagen
1 J
Max. Kraft Fy
3043 N
Max. Kraft Fy statisch
5400 N
Max. Kraft Fz
3043 N
Max. Kraft Fz statisch
5400 N
Max. Moment Mx
286.02 Nm
Max. Moment Mx statisch
507.6 Nm
Max. Moment My
76.06 Nm
Max. Moment My statisch
135 Nm
Max. Moment Mz
76.06 Nm
Max. Moment Mz statisch
135 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
60.83 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
332 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4418 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4712 N
Bewegte Masse
5696 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub
35 mm
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
G3/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Dokumente

Hersteller-Artikelbeschreibung

Setzen Sie auf präzise Führung und hohe Moment- und Querkraftaufnahme - bei gleichzeitig robuster und kompakter Bauweise. Der Führungszylinder DFM eignet sich zum Klemmen, Heben oder Stoppen.

Weitere Informationen für 170967 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
10,52 kg
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84123100
GTIN
4052568140472
RoHS konform
Ja
Hersteller
Festo
