Festo Cilindro a corsa breveCodice tipo del produttore:

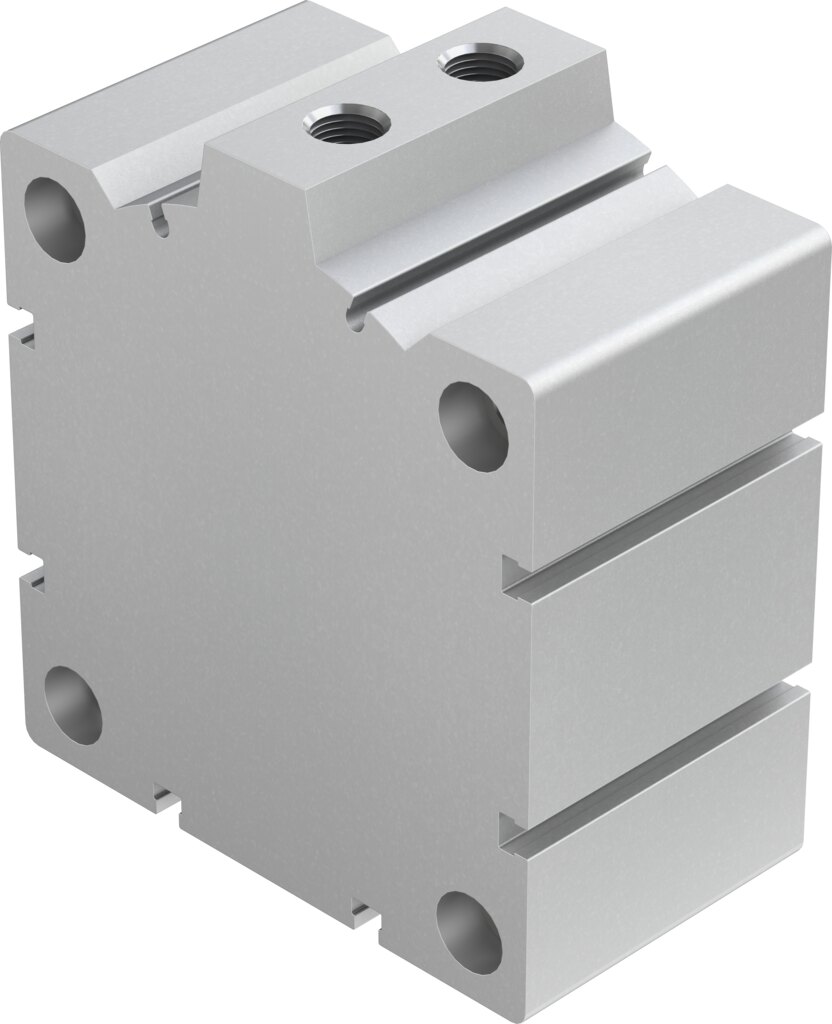

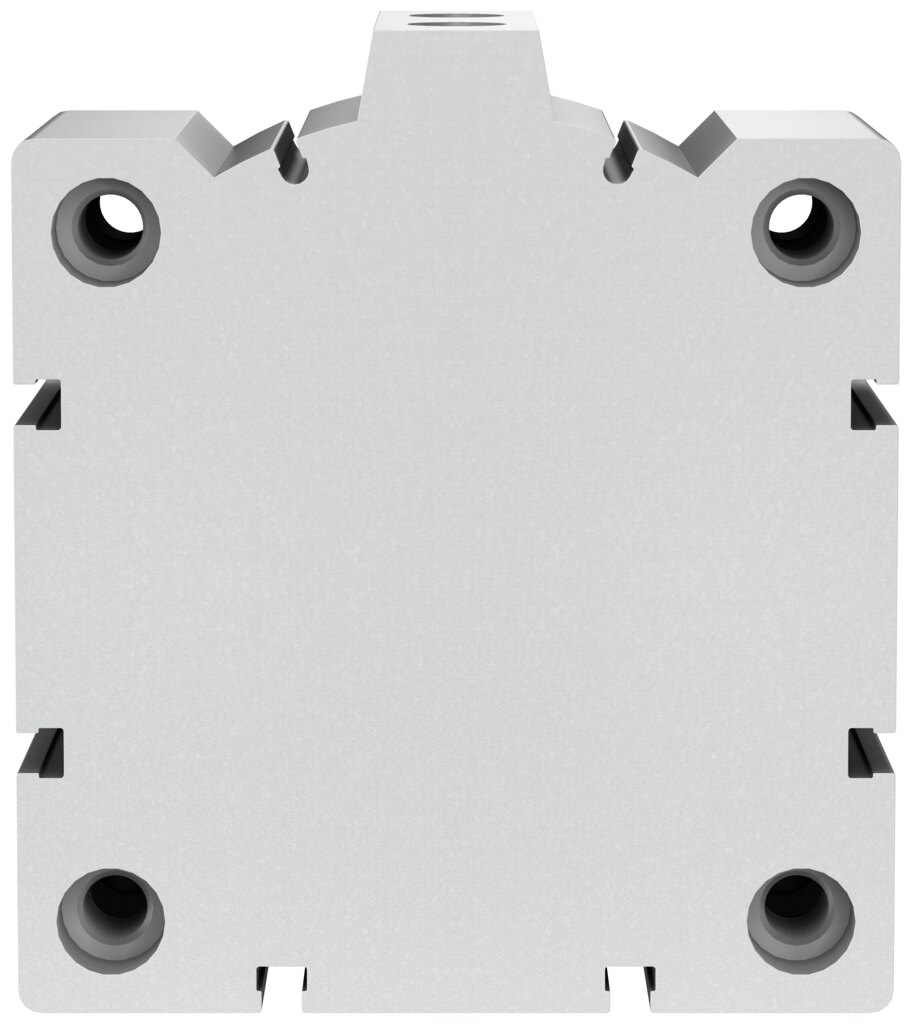

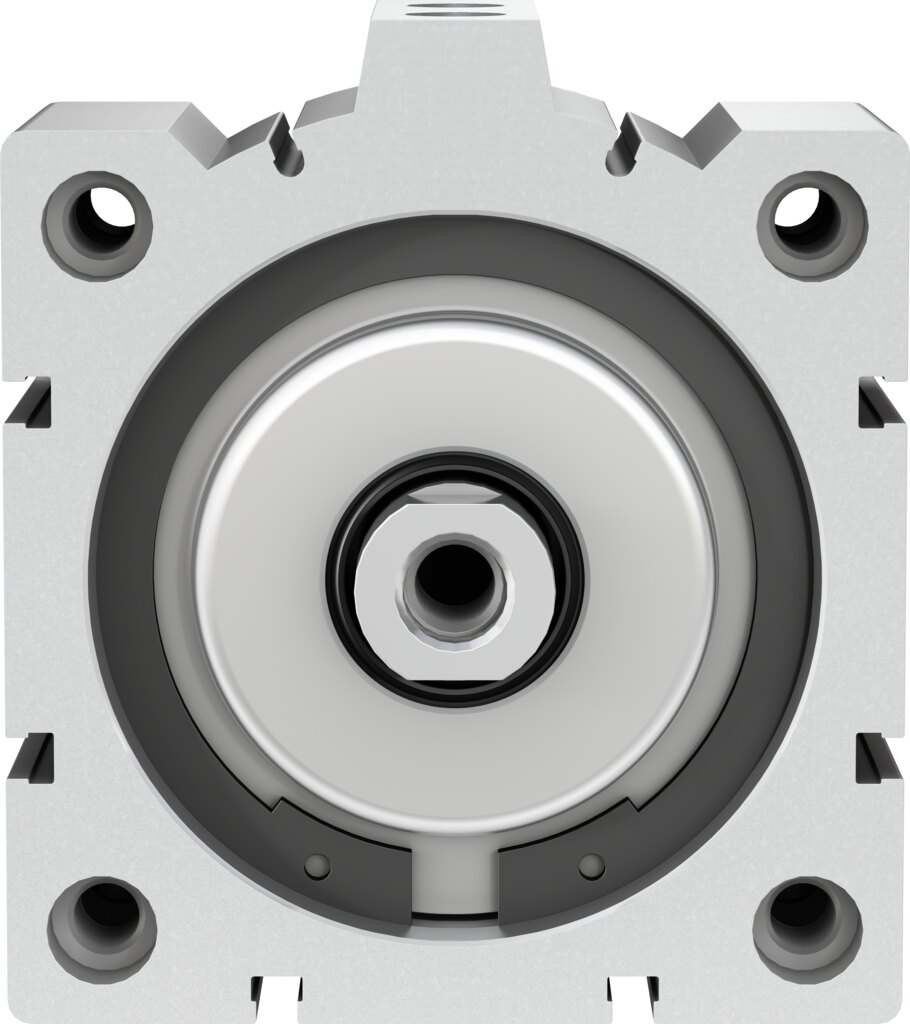

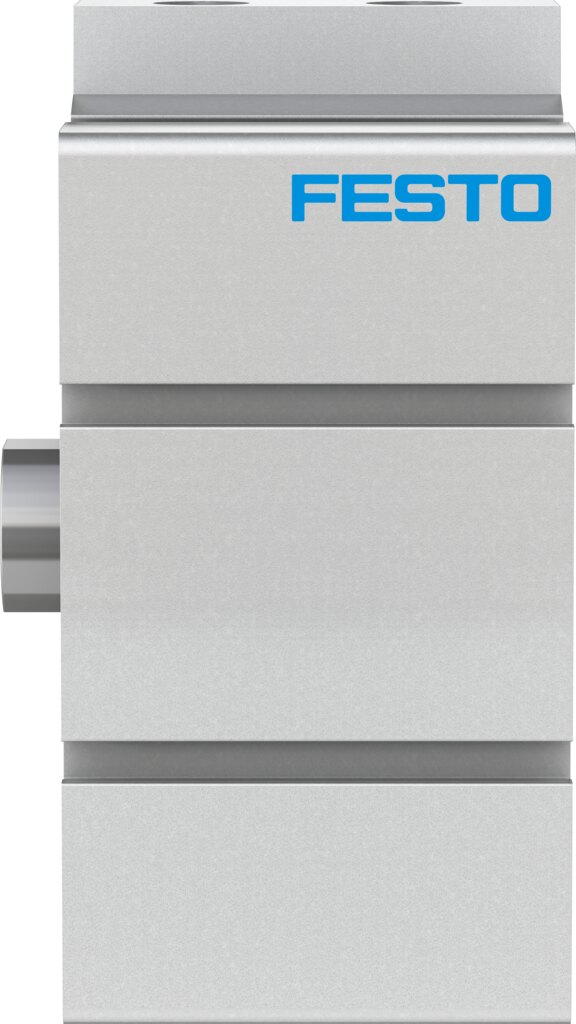

Name: Festo Cilindro a corsa breve 188337 (ADVC-100-15-I-P)
Brand: Festo
SKU: 188337
Price: 251.27 EUR
Availability: InStock

Per questo articolo esiste un successore

Festo indica 536385 come successore.(ADN-100-15-I-P-A)

Intercambiabile per funzione, interfaccia meccanica diversa. Verificare le dimensioni di montaggio e i collegamenti.

Vedi successore

Disponibilità:

Spedizione:

Spedizione gratuita·Nessun valore minimo d'ordine|

Trovato a un prezzo migliore altrove? Inviateci l'offerta come link o PDF, di norma lo pareggiamo.

Unità di imballaggio:

1 Pezzo

Quantità

oppure paga subito

Accettiamo

Fattura

Pagamento anticipato

Forniamo ancheVedi assortimento

Raccordi e tubi

Raccordi filettati, giunti, rubinetteria e tubi in ottone, acciaio inox e plastica.

Supporto

Consulenza su scelta, alternative e disponibilità

E-mailChiama WhatsApp

Lun - Ven dalle 08:00 - 18:00

+49 39203 863988 (tedesco e inglese)sales@partbase.com (tutte le lingue)

Bekannt aus

Auch über

Proprietà per 188337 di Festo

Corsa: 15 mm
Ø pistone: 100 mm
Basato sulla norma: ISO 6431Schema di foraturaVDMA 24562
Ammortizzazione: anelli/piastre di ammortizzazione elastici su entrambi i lati
Posizione di montaggio: qualsiasi
Principio di funzionamento: a doppio effetto
Struttura costruttiva: PistoneStelo del pistone
Rilevamento della posizione: senza
Simbolo: 00991227
Pressione d'esercizio: 0.1 MPa ... 1 MPa
Pressione d'esercizio: 1 bar ... 10 bar
Pressione d'esercizio: 14.5 psi ... 145 psi
Fluido di esercizio: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Nota sul fluido di esercizio/di comando: Funzionamento lubrificato possibile (necessario nel funzionamento successivo)
Classe di resistenza alla corrosione CRC: 1 - sollecitazione da corrosione bassa
Conformità LABS: VDMA24364-B1/B2-L
Temperatura ambiente: -20 °C ... 80 °C
Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno: 4418 N
Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di andata: 4712 N
Massa in movimento: 719 g
Massa in movimento con corsa 0 mm: 679 g
Supplemento di massa in movimento ogni 10 mm di corsa: 40 g
Peso base con corsa 0 mm: 1972 g
Supplemento di peso ogni 10 mm di corsa: 214 g
Tipo di fissaggio: con foro passantecon accessori
Raccordo pneumatico: G1/4
Nota sul materiale: conforme RoHS
Materiale coperchio: Lega di alluminio da lavorazione plasticaanodizzato
Materiale guarnizioni: NBRTPE-U(PU)
Materiale corpo: anodizzato
Materiale stelo: acciaio altolegato

Documenti

Documentazione 188337
Scarica
Scheda tecnica 188337
Scarica
Dati CAD 188337
Scarica

Descrizione articolo del produttore

Cilindro a risposta rapida con eccellente rapporto di forza di serraggio e foratura di fissaggio secondo VDMA 24562.

Ulteriori informazioni per 188337 di Festo

Autenticità dell'articolo: Articolo originale
Condizione dell'articolo: Nuovo
Peso unitario: 2,14 kg
Dimensioni (L x P x A): non disponibile
Paese di origine**: Su richiesta
Codice tariffa doganale: 84123100
GTIN: 4052568149413
Conforme RoHS: Sì
Produttore: Festo
