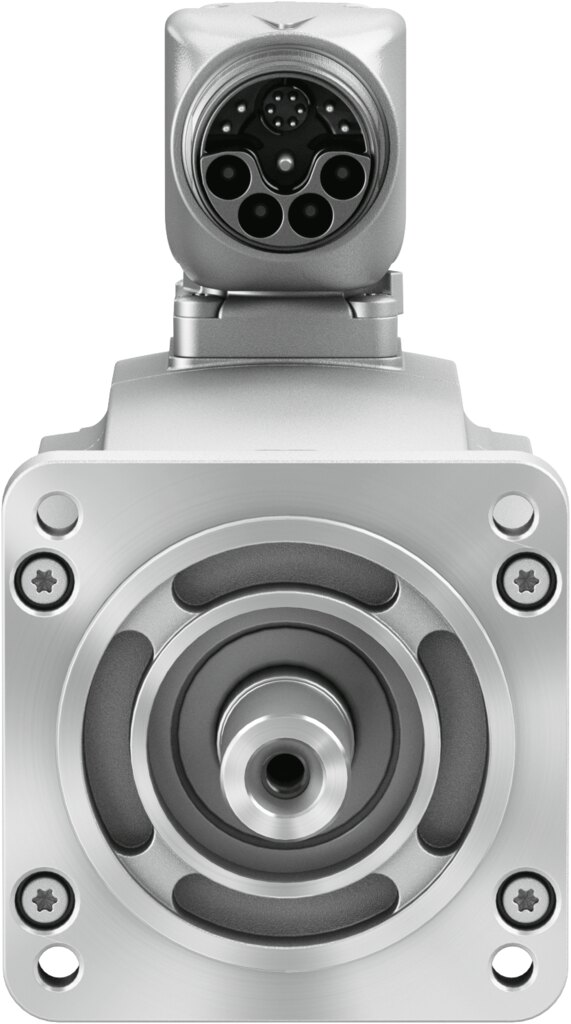

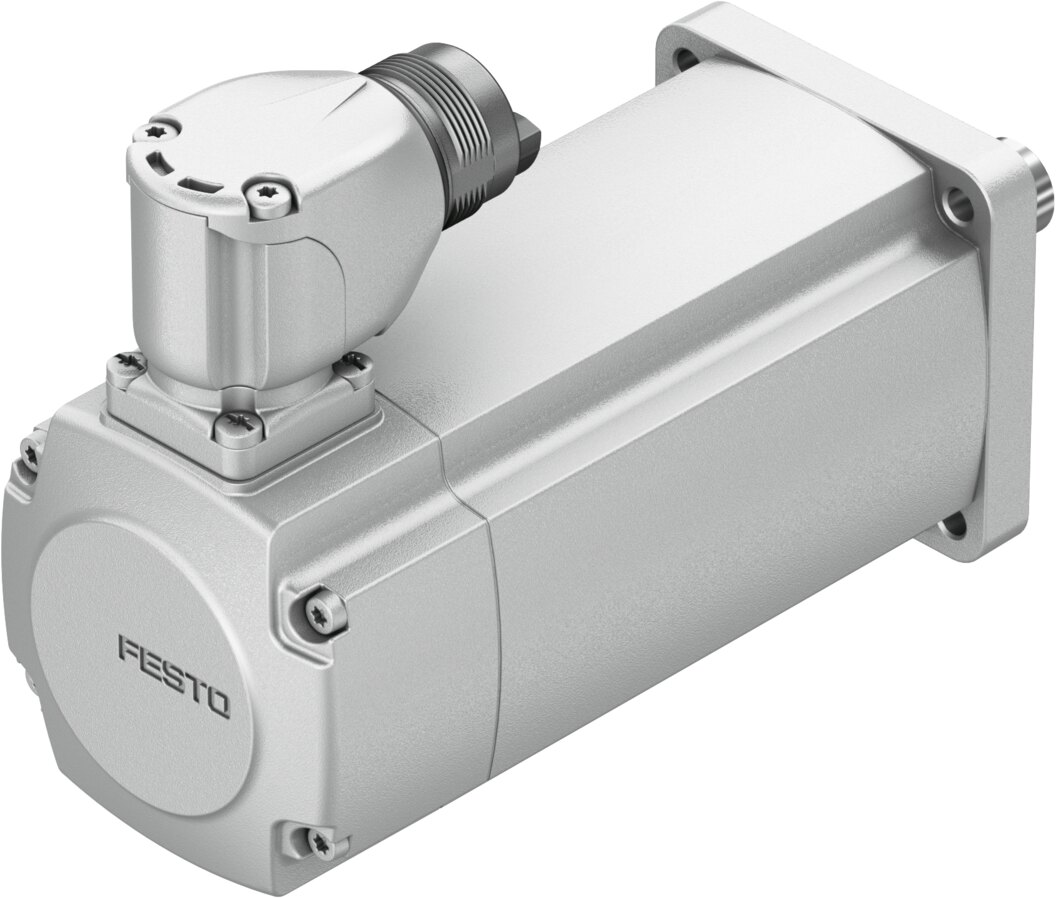

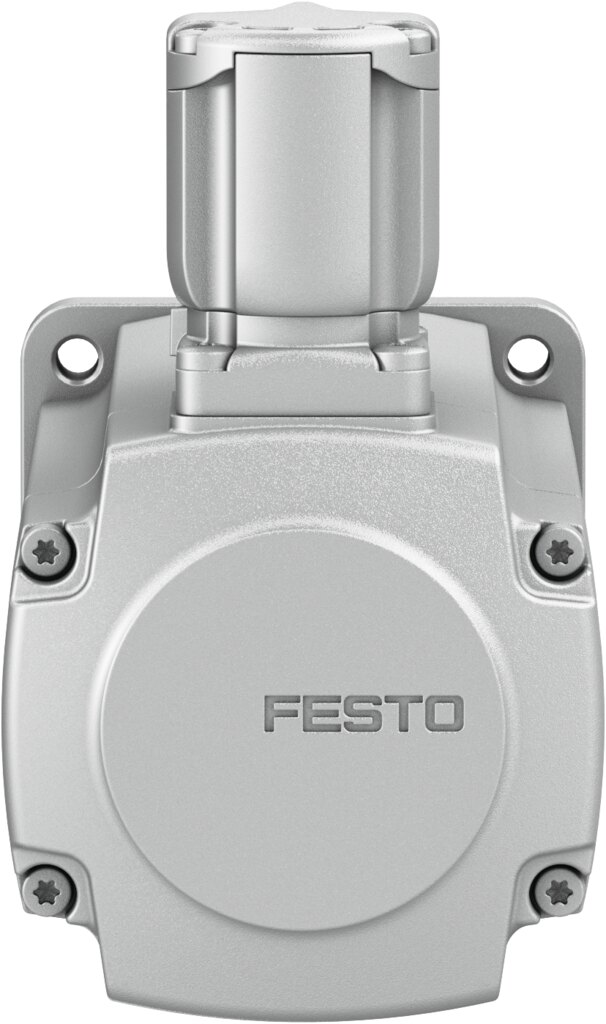

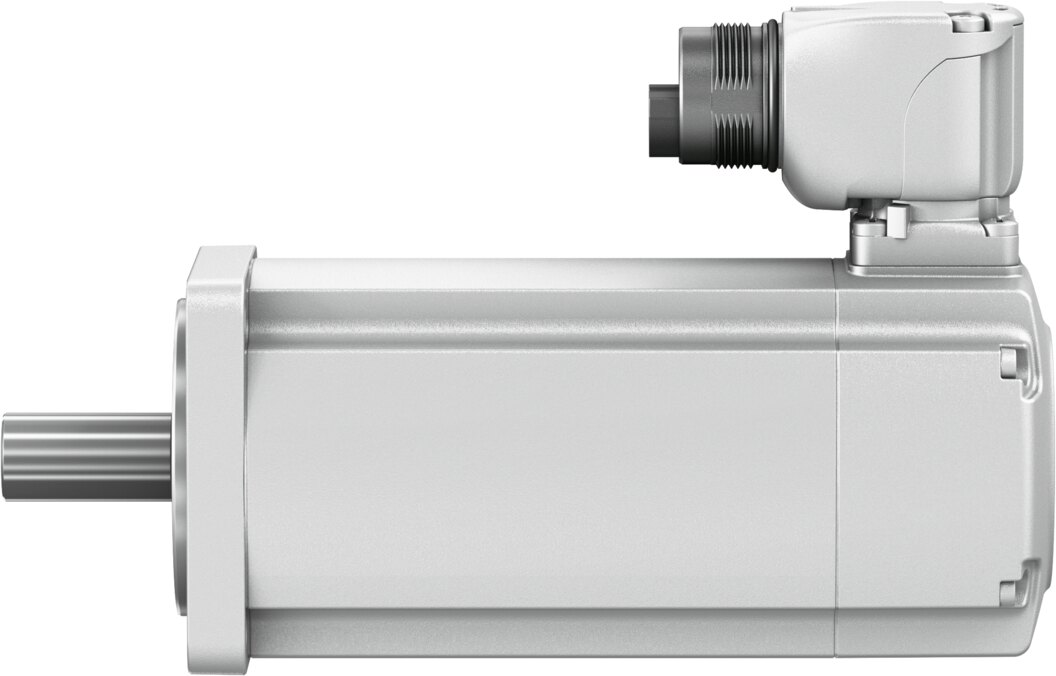

Festo ServomotorClave de tipo del fabricante:

Precio y disponibilidad

855,87 €

IVA excl.

|

1.018,49 € IVA incl.

Disponibilidad:
Envío:
Envío gratuitodentro de Alemania|

¿Lo ha encontrado más barato en otro sitio? Envíenos la oferta como enlace o PDF, normalmente igualamos el precio.

Unidad de embalaje:
1 Unidad
o pagar directamente
Aceptamos
Factura
Pago anticipado
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24

Soporte

Asesoramiento sobre selección, alternativas y disponibilidad

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
CorreoLlamarWhatsApp
Lun - Vie de 08:00 - 18:00
+49 39203 863988 (alemán e inglés)sales@partbase.com (todos los idiomas)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

Propiedades de 5242209 de Festo

Umgebungstemperatur
-40 °C ... 40 °C
Hinweis zur Umgebungstemperatur
bis 80 °C mit Derating von -1,5% pro Grad Celsius
Max. Aufstellhöhe
4000 m
Hinweis zur max. Aufstellhöhe
ab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur
-40 °C ... 70 °C
Relative Luftfeuchtigkeit
0 - 90 %
Entspricht Norm
IEC 60034
Wärmeklasse nach EN 60034-1
F
Max. Wicklungstemperatur
155 °C
Bemessungsklasse nach EN 60034-1
S1
Temperaturüberwachung
Digitale Motortemperaturübertragung per EnDat 2.2
Motorbauform n. EN 60034-7
IM B5IM V1IM V3
Einbaulage
beliebig
Schutzart
IP40
Hinweis zur Schutzart
IP65 für Motorwelle mit RadialwellendichtringIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955
N
Wuchtgüte
G 2,5
Rastmoment
<1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen
20000 h
Schnittstellencode Motor Out
60P
Elektrischer Anschluss 1, Anschlussart
Hybrid-Stecker
Elektrischer Anschluss 1, Anschlusstechnik
M23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern
15
Elektrischer Anschluss 1, Anschlussbild
00995913
Verschmutzungsgrad
2
Werkstoff-Hinweis
RoHS konform
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-Zone III
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Zulassung
RCM Markc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinienach EU-Niederspannungs-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK Vorschriften für EMVnach UK RoHS Vorschriftennach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende Stelle
UL E342973
Nennbetriebsspannung DC
680 V
Wicklungsschaltart
Stern innen
Polpaarzahl
5
Stillstandsdrehmoment
1.24 Nm
Nenndrehmoment
1.1 Nm
Spitzendrehmoment
3.4 Nm
Nenndrehzahl
3000 1/min
Max. Drehzahl
14200 1/min
Max. mechanische Drehzahl
16000 1/min
Winkelbeschleunigung
100000 rad/s²
Nennleistung Motor
350 W
Dauerstillstandsstrom
2.7 A
Nennstrom Motor
2.4 A
Spitzenstrom
11 A
Motorkonstante
0.45 Nm/A
Stillstandsdrehmomentkonstante
0.53 Nm/A
Spannungskonstante Phase-Phase
32 mVmin
Wicklungswiderstand Phase-Phase
4.85 Ohm
Wicklungsinduktivität Phase-Phase
20 mH
Wicklung Längsinduktivität Ld (Phase)
8 mH
Wicklung Querinduktivität Lq (Phase)
10 mH
Elektrische Zeitkonstante
2.7 ms
Thermische Zeitkonstante
41 min
Thermischer Widerstand
1.1 K/W
Messflansch
250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment
0.286 kgcm²
Zulässige axiale Wellenbelastung
70 N
Zulässige radiale Wellenbelastung
350 N
Rotorlagegeber
Encoder absolut multi turn
Rotorlagegeber Herstellerbezeichnung
EQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen
4096
Rotorlagegeber Schnittstelle
EnDat 22
Rotorlagegeber Messprinzip
induktiv
Rotorlagegeber Betriebsspannung DC
5 V
Rotorlagegeber Betriebsspannungsbereich DC
3.6 V ... 14 V
Rotorlagegeber Positionswerte pro Umdrehung
524288
Rotorlagegeber Auflösung
19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung
-120 arcsec ... 120 arcsec
MTTF, Teilkomponente
190 Jahre, Rotorlagegeber
Documentos

Descripción del artículo del fabricante

Servomotor EMMT für anspruchsvolle und dynamische Anwendungen zeichnet sich durch eine sehr gute Regelbarkeit und Bahntreue bei Positionieraufgaben aus und die platzsparende Ein-Kabel-Lösung reduziert Installationsaufwand deutlich.

Más información sobre 5242209 de Festo

Autenticidad del artículo
Artículo original
Estado del artículo
Nuevo
Peso unitario
1,53 kg
Dimensiones (L x A x Al)
no disponible
País de origen**
Bajo pedido
Número de arancel aduanero
85015100
GTIN
4052568421847
Conforme con RoHS
Sí
Fabricante
Festo
