Festo Mini-SchlittenProducentens type-nøgle:

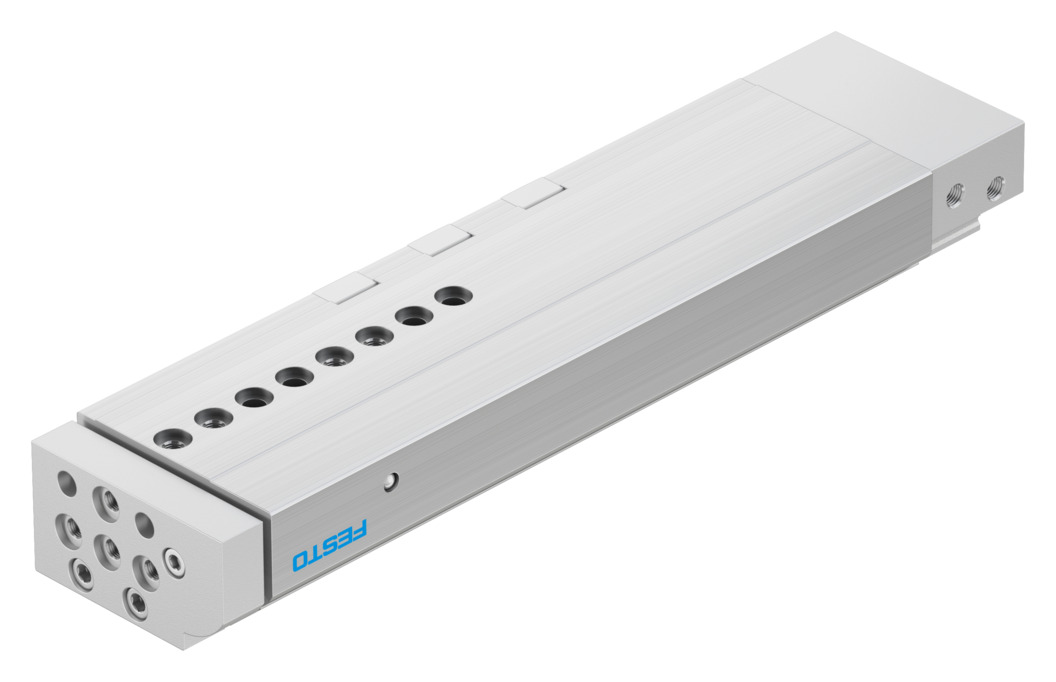

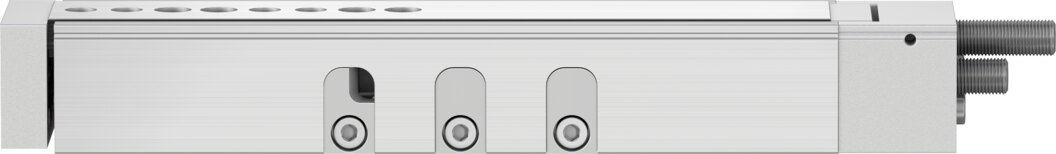

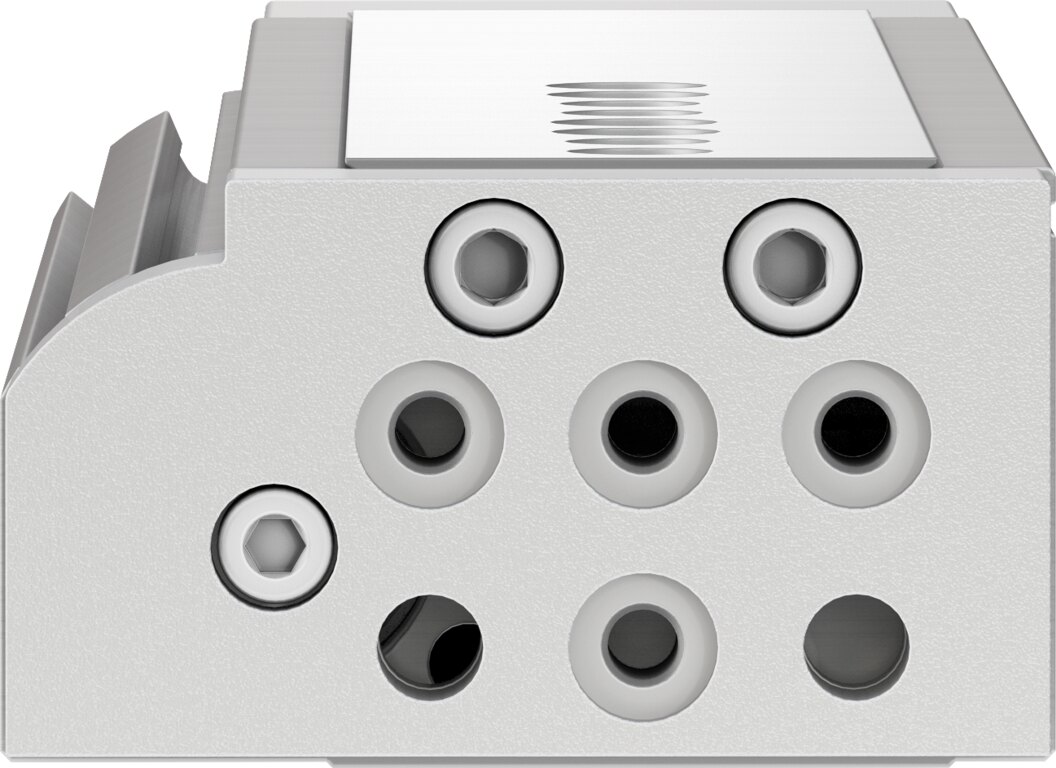

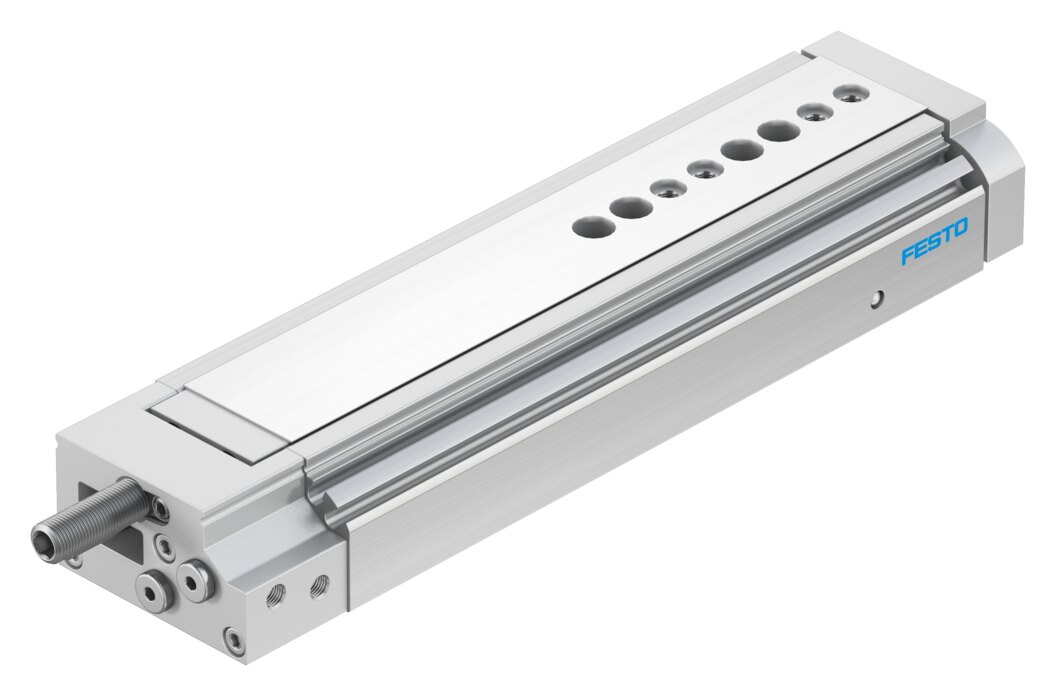

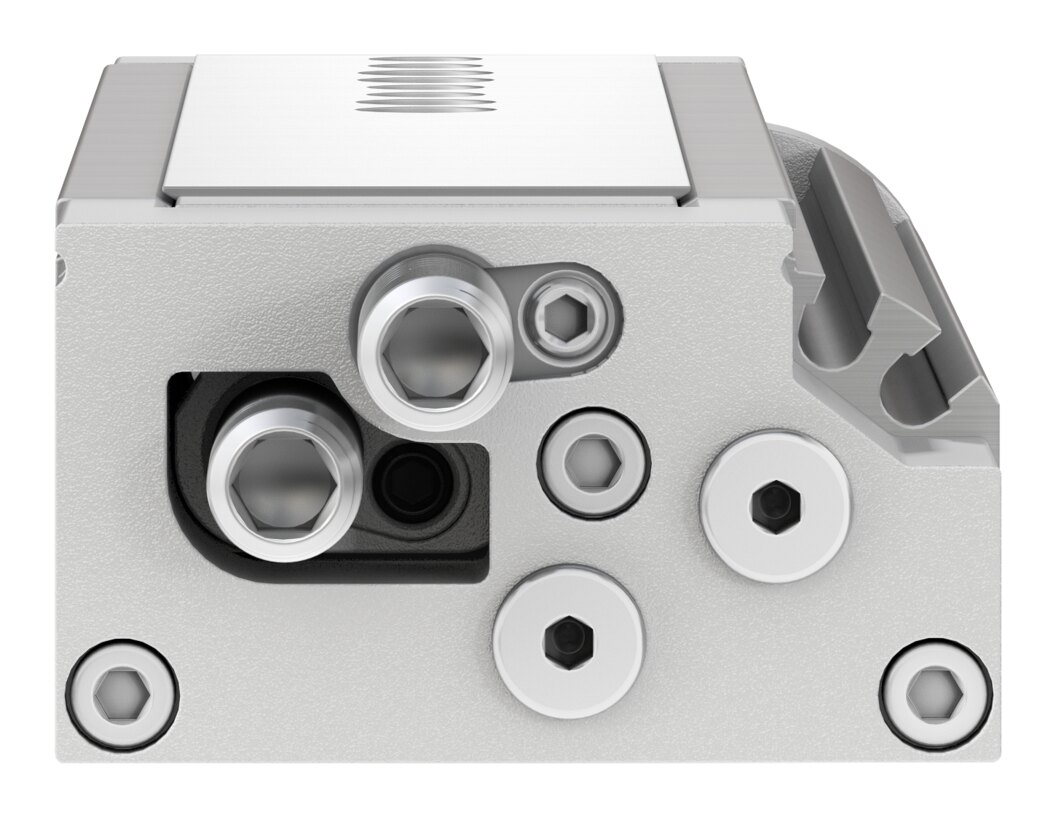

Name: Festo Mini-Schlitten 543948 (DGSL-10-100-PA)
Brand: Festo
SKU: 543948
Price: 783.77 EUR
Availability: InStock

783,77 €

exkl. moms

932,69 € inkl. moms

Tilgængelighed:

Forsendelse:

Gratis forsendelseinden for Tyskland|

Fundet billigere et andet sted? Send os tilbuddet som link eller PDF, vi matcher det som regel.

Emballageenhed:

1 stk.

Antal

eller betal direkte

Vi accepterer

Faktura

Forudbetaling

Support

Rådgivning om valg, alternativer og tilgængelighed

E-mail Ring op WhatsApp

Mon - Fri 08:00 - 18:00

+49 39203 863988 (Tysk og Engelsk)sales@partbase.com (alle sprog)

Bekannt aus

Auch über

Funktioner for 543948 fra Festo

Hub: 100 mm
Justierbarer Endlagenbereich / Länge vorne: 75.5 mm
Justierbarer Endlagenbereich / Länge hinten: 20 mm
Kolben-Ø: 12 mm
Betriebsart der Antriebseinheit: Joch
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Führung: Kugelkäfigführung
Konstruktiver Aufbau: JochKolbenKolbenstangeSchlitten
Positionserkennung: für Näherungsschalter
Symbol: 00991263
Betriebsdruck: 0.15 MPa ... 0.8 MPa
Betriebsdruck: 1.5 bar ... 8 bar
Max. Geschwindigkeit: 0.8 m/s
Wiederholgenauigkeit: 0,3 mm
Funktionsweise: doppeltwirkend
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 7 nach ISO 14644-1
Umgebungstemperatur: 0 °C ... 60 °C
Aufprallenergie in den Endlagen: 0.12 J
Dämpfungslänge: 1.3 mm
Max. Kraft Fy: 1250 N
Max. Kraft Fz: 1250 N
Max. Moment Mx: 18 Nm
Max. Moment My: 12 Nm
Max. Moment Mz: 12 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 68 N
Bewegte Masse: 334 g
Alternativanschlüsse: siehe Produktzeichnung
Befestigungsart: mit Durchgangsbohrung
Pneumatischer Anschluss: M5
Werkstoff-Hinweis: RoHS konform
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: HNBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei

Dokumenter

Dokumentation 543948
Download
Dokumentation 543948
Download
Datablad 543948
Download
CAD data 543948
Download

Producentens artikelbeskrivelse

Kugelgeführter Schlittenantrieb mit vielfältigen Adaptionsmöglichkeiten wie Hubverkürzung, Endlagenverriegelung, Feststelleinheit.

Yderligere oplysninger for 543948 fra Festo

Vareautenticitet: Original artikel
Varetilstand: Ny
Enkeltvægt: 841 g
Dimensioner (L x B x H): ikke tilgængelig
Oprindelsesland**: På anmodning
Toldvarenummer: 84123100
GTIN: 4052568005870
RoHS-overensstemmelse: Ja
Producent: Festo
