Neu & Original

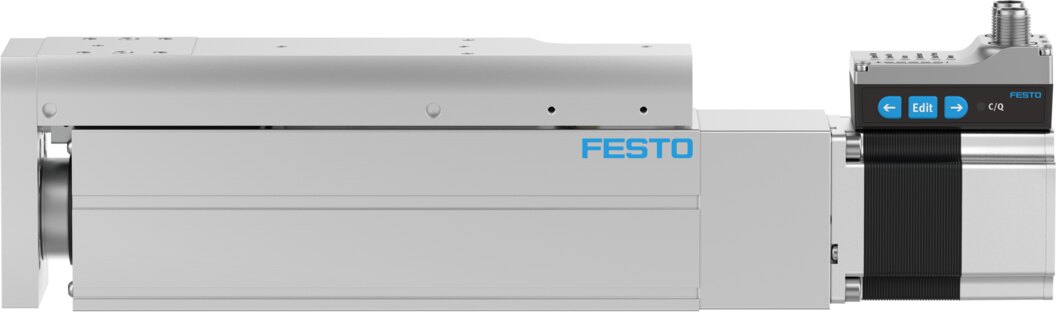

Festo 8083719 Minischlitteneinheit
Preis & Verfügbarkeit
1.234,24 €
exkl. MwSt.
|1.468,75 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- MinischlitteneinheitKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8083719Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- EGSS-BS-KF-60-125-12P-ST-M-H1-PLK-AAKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8083719 von Festo
- Arbeitshub
- 125 mm
- Baugröße
- 60
- Hubreserve
- 0 mm
- Reversierspiel
- 150 µm
- Spindeldurchmesser
- 12 mm
- Spindelsteigung
- 12 mm/U
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Kugelgewindetriebmit integriertem Antrieb
- Motorart
- Schrittmotor
- Referenzierung
- Festanschlag-Block positivFestanschlag-Block negativ
- Spindel-Typ
- Kugelgewindetrieb
- Symbol
- 00997294
- Positionserkennung
- Motorencoderfür Näherungsschalter
- Rotorlagegeber
- Encoder absolut single turn
- Rotorlagegeber Messprinzip
- magnetisch
- Schutzfunktion
- Temperaturüberwachung
- Zusätzliche Funktionen
- BedienoberflächeIntegrierte Endlagenerkennung
- Anzeige
- LED
- Betriebsbereitschaftsanzeige
- LED
- Max. Beschleunigung
- 5 m/s²
- Max. Geschwindigkeit
- 0.24 m/s
- Geschwindigkeit „Speed Press“
- 0.01 m/s
- Wiederholgenauigkeit
- ±0,015 mm
- Eigenschaften digitale Logikausgänge
- konfigurierbarnicht galvanisch getrennt
- Einschaltdauer
- 100%
- Isolationsschutzklasse
- B
- Max. Strom digitale Logikausgänge
- 100 mA
- Max. Stromaufnahme
- 5300 mA
- Max. Stromaufnahme Logik
- 0.3 A
- Nennspannung DC
- 24 V
- Nennstrom
- 5.3 A
- Parametrierschnittstelle
- IO-LinkBedienoberfläche
- Rotorlagegeber Auflösung
- 16 bit
- Zulässige Spannungsschwankungen
- +/- 15 %
- Spannungsversorgung, Anschlussart
- Stecker
- Spannungsversorgung, Anschlusstechnik
- M12x1, T-codiert nach EN 61076-2-111
- Spannungsversorgung, Anzahl Pole/Adern
- 4
- Spannungsversorgung, Anschlussbild
- 00995989
- Zulassung
- RCM Mark
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMVnach UK RoHS Vorschriften
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-Zone III
- Reinraumtauglichkeit, gemessen nach ISO 14644-14
- Klasse 9 nach ISO 14644-1
- Lagertemperatur
- -20 °C ... 60 °C
- Relative Luftfeuchtigkeit
- 0 - 90 %
- Schutzart
- IP40
- Schutzklasse
- III
- Umgebungstemperatur
- 0 °C ... 50 °C
- Hinweis zur Umgebungstemperatur
- Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
- Dynamische Tragzahl Festlager
- 13321 N
- Dynamische Tragzahl Linearführung
- 13400 N
- Dynamische Tragzahl Kugelgewindetrieb
- 4600 N
- Max. Kraft Fy
- 4937 N
- Max. Kraft Fz
- 4937 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 13400 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 13400 N
- Max. Moment Mx
- 20 Nm
- Max. Moment My
- 30 Nm
- Max. Moment Mz
- 30 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 107 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 117 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 117 Nm
- Max. Radialkraft am Antriebsschaft
- 420 N
- Max. Vorschubkraft Fx
- 250 N
- Richtwert Nutzlast, waagrecht
- 10 kg
- Richtwert Nutzlast, senkrecht
- 10 kg
- Statische Tragzahl Kugelgewindetrieb
- 8500 N
- Statische Tragzahl Linearführung
- 26900 N
- Vorschubkonstante
- 12 mm/U
- Statische Tragzahl Festlager
- 7000 N
- Referenzlebensdauer
- 5000 km
- Wartungsintervall
- Lebensdauerschmierung
- Bewegte Masse bei 0 mm Hub
- 675 g
- Zuschlag bewegte Masse pro 10 mm Hub
- 40 g
- Grundgewicht bei 0 mm Hub
- 2735 g
- Gewichtszuschlag pro 10 mm Hub
- 95 g
- Anzahl digitale Logikausgänge 24 V DC
- 2
- Anzahl digitale Logikeingänge
- 2
- Spezifikation Logikeingang
- in Anlehnung an IEC 61131-2, Typ 1
- Arbeitsbereich Logikeingang
- 24 V
- IO-Link, SIO-Mode Unterstützung
- Ja
- Eigenschaften Logikeingang
- konfigurierbarnicht galvanisch getrennt
- IO-Link, Protokollversion
- Device V 1.1
- IO-Link, Communication mode
- COM3 (230,4 kBaud)
- IO-Link, Port class
- A
- IO-Link, Anzahl Ports
- 1
- IO-Link, Prozessdatenbreite OUT
- 2 Byte
- IO-Link, Prozessdateninhalt OUT
- 1 bit (Move in)1 bit (Move out)1 bit (Quit Error)1 bit (Move Intermediate)
- IO-Link, Prozessdatenbreite IN
- 2 Byte
- IO-Link, Prozessdateninhalt IN
- 1 bit (State Device)1 bit (State Intermediate)1 bit (State Move)1 bit (State in)1 bit (State out)
- IO-Link, Servicedateninhalt IN
- 32 bit Force32 bit Position32 bit Speed
- IO-Link, minimale Zykluszeit
- 1 ms
- IO-Link, Datenspeicher benötigt
- 500 byte
- Max. Leitungslänge
- 15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
- Schaltlogik Ausgänge
- PNP (plusschaltend)
- Schaltlogik Eingänge
- PNP (plusschaltend)
- IO-Link, Connection technology
- Stecker
- Logikschnittstelle, Anschlussart
- Stecker
- Logikschnittstelle, Anschlusstechnik
- M12x1, A-codiert nach EN 61076-2-101
- Logikschnittstelle, Anzahl Pole/Adern
- 8
- Logikschnittstelle, Anschlussbild
- 00992264
- Befestigungsart
- mit Innengewindemit Zentrierhülsemit Zubehörmit Zylinderstift
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Führung Schlitten
- Wälzlagerstahl
- Werkstoff Führungsschiene
- Wälzlagerstahl
- Werkstoff Gehäuse
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Jochplatte
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Kolbenstange
- hochlegierter Stahl rostfrei
- Werkstoff Schlitten
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Spindelmutter
- Wälzlagerstahl
- Werkstoff Spindel
- Wälzlagerstahl
- Dokumente
- Dokumentation 8083719
- Datenblatt 8083719
- CAD-Daten 8083719
Hersteller-Artikelbeschreibung
Belastbare, günstige Mini-Schlitteneinheit mit ruhigem und präzisem Kugelgewindetrieb und belastbarer Kugelumlaufführung des Schlittens für einfachste Bewegungs- & Positionieraufgaben. Ideal für geführte Verschiebebewegungen, einfachste Press-Funktionen oder vertikale z-Bewegungen. Als Teil der Simplified Motion Series lässt sich EGSS einfach konfigurieren und ohne Software direkt in Betrieb nehmen.
Weitere Informationen für 8083719 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 3,92 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84798997
- GTIN
- 4052568457617
- RoHS konform
- Ja
- Hersteller
- Festo
