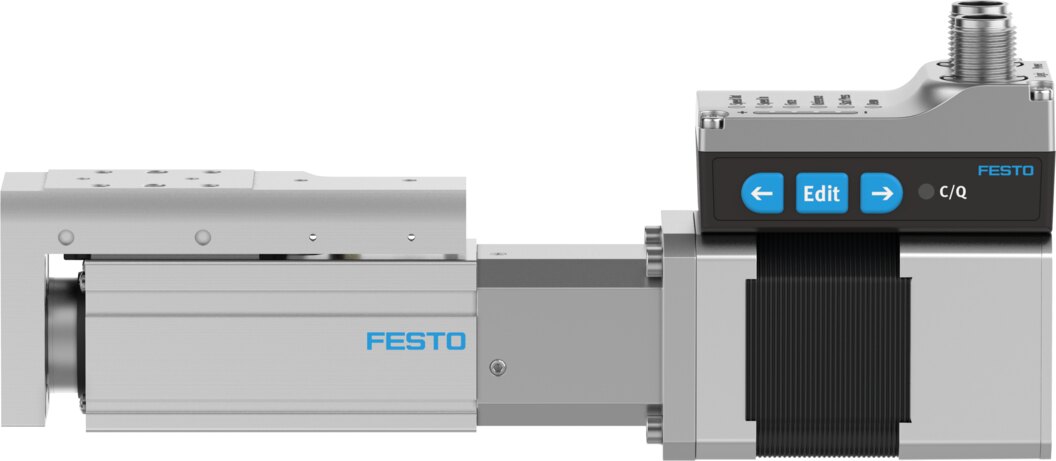

Festo 8083801 Minischlitteneinheit

Name: Festo Minischlitteneinheit 8083801 (EGSS-BS-KF-32-25-8P-ST-M-H1-PLK-AA)
Brand: Festo
SKU: 8083801
Price: 1019.13 EUR
Availability: InStock

1.019,13 €

exkl. MwSt.

1.212,76 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Minischlitteneinheit
Klicken zum Kopieren
Hersteller-Artikelnummer:: 8083801
Klicken zum Kopieren
Hersteller-Typenschlüssel:: EGSS-BS-KF-32-25-8P-ST-M-H1-PLK-AA
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 8083801 von Festo

Arbeitshub: 25 mm
Baugröße: 32
Hubreserve: 0 mm
Reversierspiel: 150 µm
Spindeldurchmesser: 8 mm
Spindelsteigung: 8 mm/U
Einbaulage: beliebig
Führung: Kugelumlaufführung
Konstruktiver Aufbau: mit Kugelgewindetriebmit integriertem Antrieb
Motorart: Schrittmotor
Referenzierung: Festanschlag-Block positivFestanschlag-Block negativ
Spindel-Typ: Kugelgewindetrieb
Symbol: 00997294
Positionserkennung: Motorencoderfür Näherungsschalter
Rotorlagegeber: Encoder absolut single turn
Rotorlagegeber Messprinzip: magnetisch
Schutzfunktion: Temperaturüberwachung
Zusätzliche Funktionen: BedienoberflächeIntegrierte Endlagenerkennung
Anzeige: LED
Betriebsbereitschaftsanzeige: LED
Max. Beschleunigung: 5 m/s²
Max. Geschwindigkeit: 0.19 m/s
Geschwindigkeit „Speed Press“: 0.01 m/s
Wiederholgenauigkeit: ±0,015 mm
Eigenschaften digitale Logikausgänge: konfigurierbarnicht galvanisch getrennt
Einschaltdauer: 100%
Isolationsschutzklasse: B
Max. Strom digitale Logikausgänge: 100 mA
Max. Stromaufnahme: 3000 mA
Max. Stromaufnahme Logik: 0.3 A
Nennspannung DC: 24 V
Nennstrom: 3 A
Parametrierschnittstelle: IO-LinkBedienoberfläche
Rotorlagegeber Auflösung: 16 bit
Zulässige Spannungsschwankungen: +/- 15 %
Spannungsversorgung, Anschlussart: Stecker
Spannungsversorgung, Anschlusstechnik: M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern: 4
Spannungsversorgung, Anschlussbild: 00995989
Zulassung: RCM Mark
KC-Zeichen: KC-EMV
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 9 nach ISO 14644-1
Lagertemperatur: -20 °C ... 60 °C
Relative Luftfeuchtigkeit: 0 - 90 %
Schutzart: IP40
Schutzklasse: III
Umgebungstemperatur: 0 °C ... 50 °C
Hinweis zur Umgebungstemperatur: Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Dynamische Tragzahl Festlager: 3795 N
Dynamische Tragzahl Linearführung: 2135 N
Dynamische Tragzahl Kugelgewindetrieb: 2000 N
Max. Kraft Fy: 991 N
Max. Kraft Fz: 991 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 2135 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 2135 N
Max. Moment Mx: 3.4 Nm
Max. Moment My: 3.17 Nm
Max. Moment Mz: 3.17 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 10 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 7 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung): 7 Nm
Max. Radialkraft am Antriebsschaft: 140 N
Max. Vorschubkraft Fx: 60 N
Richtwert Nutzlast, waagrecht: 2 kg
Richtwert Nutzlast, senkrecht: 2 kg
Statische Tragzahl Kugelgewindetrieb: 3700 N
Statische Tragzahl Linearführung: 3880 N
Vorschubkonstante: 8 mm/U
Statische Tragzahl Festlager: 1792 N
Referenzlebensdauer: 5000 km
Wartungsintervall: Lebensdauerschmierung
Bewegte Masse bei 0 mm Hub: 149 g
Zuschlag bewegte Masse pro 10 mm Hub: 12 g
Grundgewicht bei 0 mm Hub: 924 g
Gewichtszuschlag pro 10 mm Hub: 30 g
Anzahl digitale Logikausgänge 24 V DC: 2
Anzahl digitale Logikeingänge: 2
Spezifikation Logikeingang: in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang: 24 V
IO-Link, SIO-Mode Unterstützung: Ja
Eigenschaften Logikeingang: konfigurierbarnicht galvanisch getrennt
IO-Link, Protokollversion: Device V 1.1
IO-Link, Communication mode: COM3 (230,4 kBaud)
IO-Link, Port class: A
IO-Link, Anzahl Ports: 1
IO-Link, Prozessdatenbreite OUT: 2 Byte
IO-Link, Prozessdateninhalt OUT: 1 bit (Move in)1 bit (Move out)1 bit (Quit Error)1 bit (Move Intermediate)
IO-Link, Prozessdatenbreite IN: 2 Byte
IO-Link, Prozessdateninhalt IN: 1 bit (State Device)1 bit (State Intermediate)1 bit (State Move)1 bit (State in)1 bit (State out)
IO-Link, Servicedateninhalt IN: 32 bit Force32 bit Position32 bit Speed
IO-Link, minimale Zykluszeit: 1 ms
IO-Link, Datenspeicher benötigt: 500 byte
Max. Leitungslänge: 15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
Schaltlogik Ausgänge: PNP (plusschaltend)
Schaltlogik Eingänge: PNP (plusschaltend)
IO-Link, Connection technology: Stecker
Logikschnittstelle, Anschlussart: Stecker
Logikschnittstelle, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern: 8
Logikschnittstelle, Anschlussbild: 00992264
Befestigungsart: mit Innengewindemit Zentrierhülsemit Zubehörmit Zylinderstift
Werkstoff-Hinweis: RoHS konform
Werkstoff Führung Schlitten: Wälzlagerstahl
Werkstoff Führungsschiene: Wälzlagerstahl
Werkstoff Gehäuse: Aluminium-Knetlegierung, eloxiert
Werkstoff Jochplatte: Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Schlitten: Aluminium-Knetlegierung, eloxiert
Werkstoff Spindelmutter: Wälzlagerstahl
Werkstoff Spindel: Wälzlagerstahl

Dokumente

Dokumentation 8083801
Download
Datenblatt 8083801
Download
CAD-Daten 8083801
Download

Hersteller-Artikelbeschreibung

Belastbare, günstige Mini-Schlitteneinheit mit ruhigem und präzisem Kugelgewindetrieb und belastbarer Kugelumlaufführung des Schlittens für einfachste Bewegungs- & Positionieraufgaben. Ideal für geführte Verschiebebewegungen, einfachste Press-Funktionen oder vertikale z-Bewegungen. Als Teil der Simplified Motion Series lässt sich EGSS einfach konfigurieren und ohne Software direkt in Betrieb nehmen.

Weitere Informationen für 8083801 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 999 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84798997
GTIN: 4052568457648
RoHS konform: Ja
Hersteller: Festo
