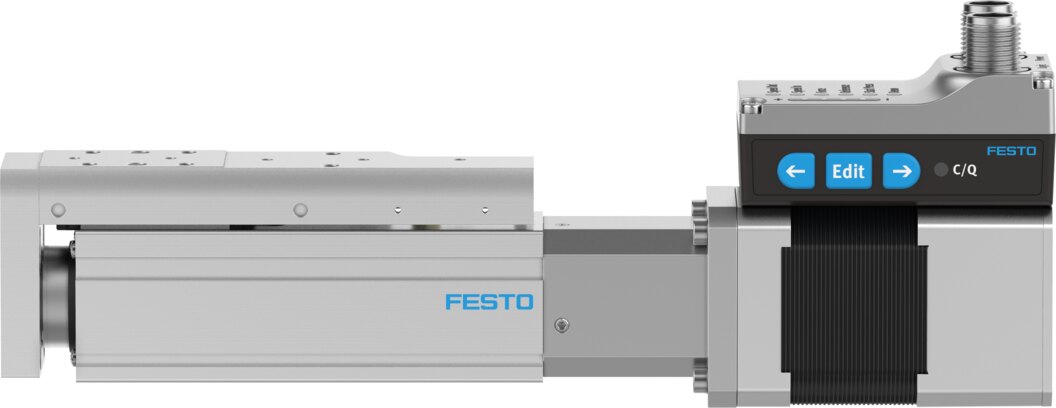

Festo MinislædeenhedProducentens type-nøgle:

Pris & Tilgængelighed

Tilgængelighed:
Forsendelse:
Gratis forsendelse·Ingen minimumsordreværdi|

Fundet billigere et andet sted? Send os tilbuddet som link eller PDF, vi matcher det som regel.

Emballageenhed:
1 stk.
eller betal direkte
Vi accepterer
Faktura
Forudbetaling
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Vi leverer ogsåSe sortimentet

Fittings & slanger

Gevindfittings, koblinger, armaturer og slanger i messing, rustfrit stål og plast.

Support

Rådgivning om valg, alternativer og tilgængelighed

Partbase Support, SupportFranz Bewerunge, SupportOle Dening, Support
Mon - Fri 08:00 - 18:00
+49 39203 863988 (Tysk og Engelsk)sales@partbase.com (alle sprog)
Bekannt aus
  • konstruktionspraxis
  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger
Auch über
  • Conrad Marketplace
  • SAP Ariba
  • Simple System

Funktioner for 8083802 fra Festo

Arbejdsslag
50 mm
Størrelse
32
Slagreserve
0 mm
Bagslag
150 µm
Spindeldiameter
8 mm
Spindelstigning
8 mm/U
Monteringsposition
vilkårlig
Føring
Kugleomløbsføring
Konstruktion
med kugleskruetrækmed integreret drev
Motortype
Stepmotor
Referencekørsel
Fastanslagsblok positivFastanslagsblok negativ
Spindeltype
Kugleskruetræk
Symbol
00997294
Positionsregistrering
Motorencodertil nærhedsafbryder
Rotorpositionsgiver
Encoder absolut single turn
Rotorpositionsgiver måleprincip
magnetisk
Beskyttelsesfunktion
Temperaturovervågning
Ekstra funktioner
BrugergrænsefladeIntegreret endestillingsregistrering
Indikering
LED
Driftsklarhedsindikering
LED
Maks. acceleration
5 m/s²
Maks. hastighed
0.19 m/s
Hastighed "Speed Press"
0.01 m/s
Gentagelsesnøjagtighed
±0,015 mm
Egenskaber digitale logikudgange
konfigurerbarikke galvanisk adskilt
Indkoblingsvarighed
100%
Isolationsbeskyttelsesklasse
B
Maks. strøm digitale logikudgange
100 mA
Maks. strømforbrug
3000 mA
Maks. strømforbrug logik
0.3 A
Nominel spænding DC
24 V
Nominel strøm
3 A
Parametreringsgrænseflade
IO-LinkBrugergrænseflade
Rotorpositionsgiver opløsning
16 bit
Tilladte spændingsudsving
+/- 15 %
Spændingsforsyning, tilslutningstype
Stik
Spændingsforsyning, tilslutningsteknik
M12x1, T-kodet iht. EN 61076-2-111
Spændingsforsyning, antal poler/ledere
4
Spændingsforsyning, tilslutningsbillede
00995989
Godkendelse
RCM-mærke
KC-mærke
KC-EMV
CE-mærke (se overensstemmelseserklæring)
iht. EU EMC-direktivetiht. EU RoHS-direktivet
UKCA-mærke (se overensstemmelseserklæring)
iht. UK-forskrifter for EMCiht. UK RoHS-forskrifter
Vibrationsbestandighed
Transportprøvning med strenghedsgrad 1 iht. FN 942017-4 og EN 60068-2-6
Stødbestandighed
Stødprøvning med strenghedsgrad 1 iht. FN 942017-5 og EN 60068-2-27
Korrosionsbestandighedsklasse KBK
0 - ingen korrosionsbelastning
LABS-overensstemmelse
VDMA24364-zone III
Renrumsegnethed, målt iht. ISO 14644-14
Klasse 9 iht. ISO 14644-1
Opbevaringstemperatur
-20 °C ... 60 °C
Relativ luftfugtighed
0 - 90 %
Kapslingsklasse
IP40
Beskyttelsesklasse
III
Omgivelsestemperatur
0 °C ... 50 °C
Henvisning til omgivelsestemperatur
Over en omgivelsestemperatur på 30 °C skal en effektreduktion på 2 % pr. K overholdes.
Dynamisk bæretal fastleje
3795 N
Dynamisk bæretal lineærføring
2135 N
Dynamisk bæretal kugleskruetræk
2000 N
Maks. kraft Fy
991 N
Maks. kraft Fz
991 N
Fy ved teoretisk levetid på 100 km (ren føringsbetragtning)
2135 N
Fz ved teoretisk levetid på 100 km (ren føringsbetragtning)
2135 N
Maks. moment Mx
3.4 Nm
Maks. moment My
3.17 Nm
Maks. moment Mz
3.17 Nm
Mx ved teoretisk levetid på 100 km (ren føringsbetragtning)
10 Nm
My ved teoretisk levetid på 100 km (ren føringsbetragtning)
7 Nm
Mz ved teoretisk levetid på 100 km (ren føringsbetragtning)
7 Nm
Maks. radialkraft på drivakslen
140 N
Maks. fremføringskraft Fx
60 N
Vejledende værdi nyttelast, vandret
2 kg
Vejledende værdi nyttelast, lodret
2 kg
Statisk bæretal kugleskruetræk
3700 N
Statisk bæretal lineærføring
3880 N
Fremføringskonstant
8 mm/U
Statisk bæretal fastleje
1792 N
Referencelevetid
5000 km
Vedligeholdelsesinterval
Livstidssmøring
Bevægelig masse ved 0 mm slaglængde
149 g
Tillæg bevægelig masse pr. 10 mm slaglængde
12 g
Grundvægt ved 0 mm slaglængde
924 g
Vægttillæg pr. 10 mm slaglængde
30 g
Antal digitale logikudgange 24 V DC
2
Antal digitale logikindgange
2
Specifikation logikindgang
i overensstemmelse med IEC 61131-2, type 1
Arbejdsområde logikindgang
24 V
IO-Link, understøttelse af SIO-mode
Ja
Egenskaber logikindgang
konfigurerbarikke galvanisk adskilt
IO-Link, protokolversion
Device V 1.1
IO-Link, kommunikationsmode
COM3 (230,4 kBaud)
IO-Link, portklasse
A
IO-Link, antal porte
1
IO-Link, procesdatabredde OUT
2 byte
IO-Link, procesdataindhold OUT
1 bit (Move in)1 bit (Move out)1 bit (Quit Error)1 bit (Move Intermediate)
IO-Link, procesdatabredde IN
2 byte
IO-Link, procesdataindhold IN
1 bit (State Device)1 bit (State Intermediate)1 bit (State Move)1 bit (State in)1 bit (State out)
IO-Link, servicedataindhold IN
32 bit Force32 bit Position32 bit Speed
IO-Link, minimal cyklustid
1 ms
IO-Link, datalager påkrævet
500 byte
Maks. ledningslængde
15 m udgange15 m indgange20 m ved IO-Link-drift
Koblingslogik udgange
PNP (plusskiftende)
Koblingslogik indgange
PNP (plusskiftende)
IO-Link, tilslutningsteknik
Stik
Logikgrænseflade, tilslutningstype
Stik
Logikgrænseflade, tilslutningsteknik
M12x1, A-kodet iht. EN 61076-2-101
Logikgrænseflade, antal poler/ledere
8
Logikgrænseflade, tilslutningsbillede
00992264
Monteringsmåde
med indvendigt gevindmed centreringshylsemed tilbehørmed cylinderstift
Materialehenvisning
RoHS-konform
Materiale føring slæde
Rullelejestål
Materiale føringsskinne
Rullelejestål
Materiale hus
Aluminium-smedelegering, anodiseret
Materiale ågplade
Aluminium-smedelegering, anodiseret
Materiale stempelstang
højlegeret rustfrit stål
Materiale slæde
Aluminium-smedelegering, anodiseret
Materiale spindelmøtrik
Rullelejestål
Materiale spindel
Rullelejestål
Dokumenter

Producentens artikelbeskrivelse

Belastbar, gunstig mini-slædeenhed med rolig og præcis kugleskruetræk og belastbar kugleomløbsføring af slæden til de enkleste bevægelses- og positioneringsopgaver. Ideel til styrede forskydningsbevægelser, enkleste presse-funktioner eller vertikale z-bevægelser. Som en del af Simplified Motion Series kan EGSS konfigureres enkelt og tages direkte i drift uden software.

Yderligere oplysninger for 8083802 fra Festo

Vareautenticitet
Original artikel
Varetilstand
Ny
Enkeltvægt
1,07 kg
Dimensioner (L x B x H)
ikke tilgængelig
Oprindelsesland**
På anmodning
Toldvarenummer
84798997
GTIN
4052568457655
RoHS-overensstemmelse
Ja
