Neu & Original

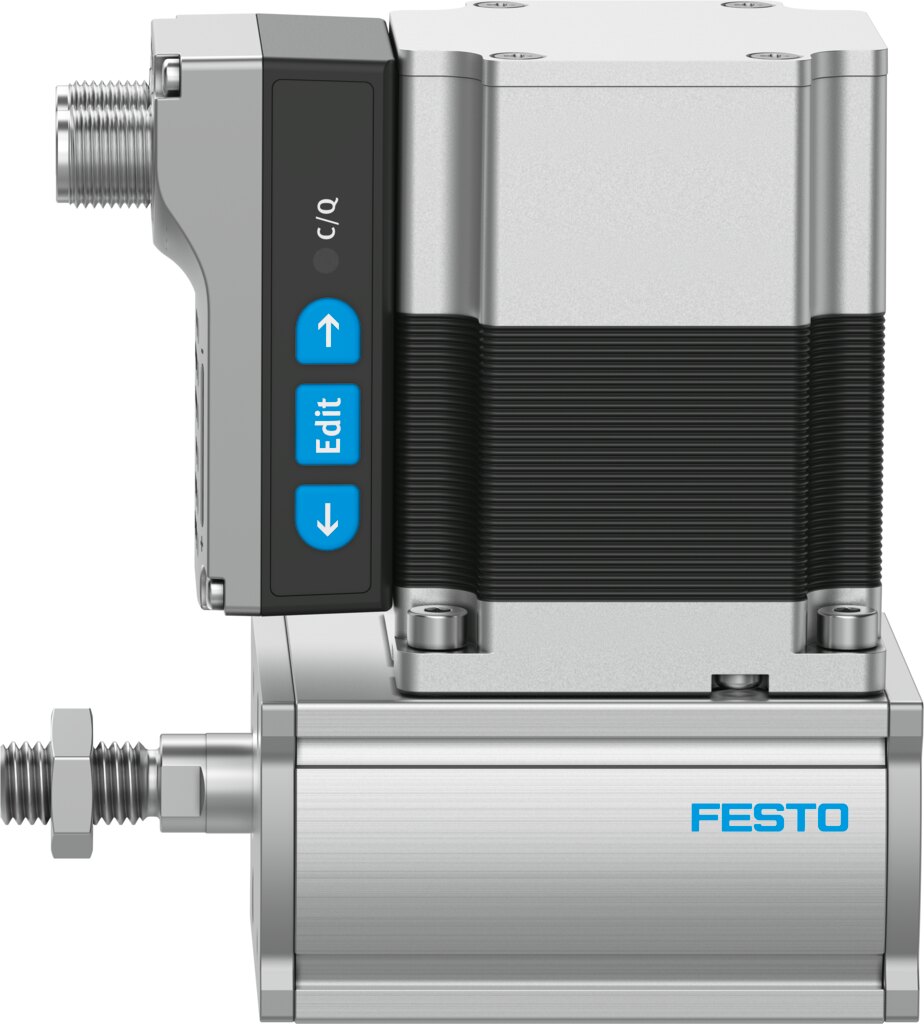

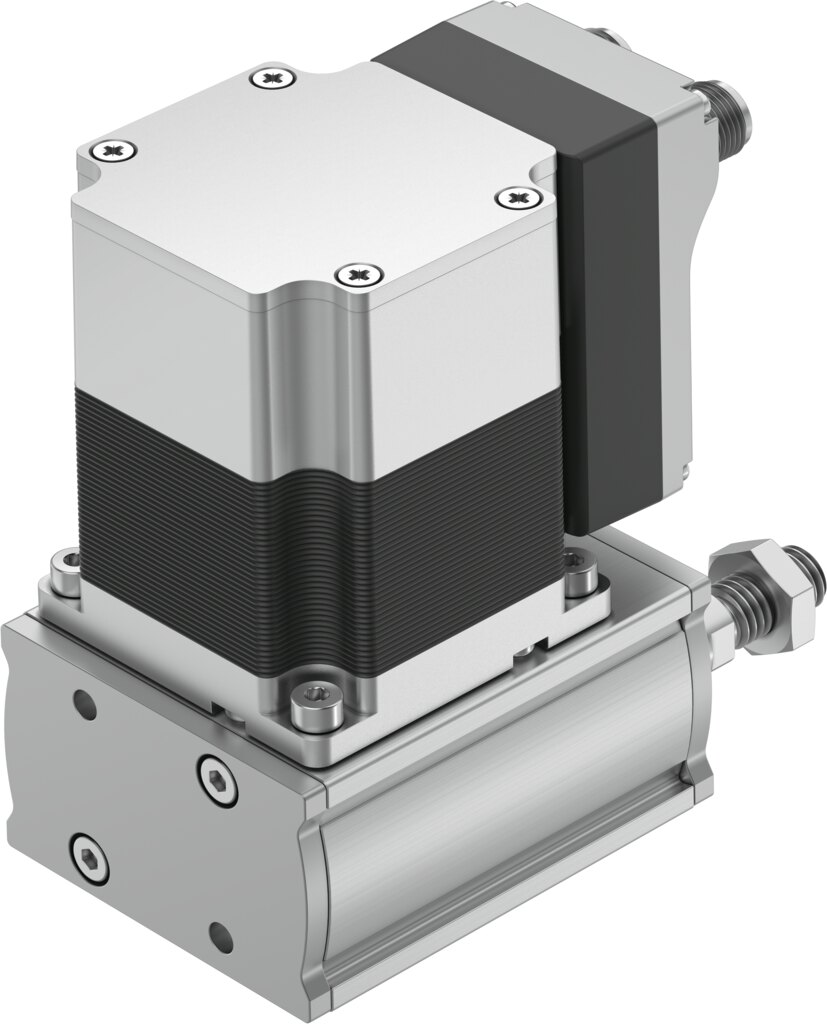

Festo 8102163 Elektrozylindereinheit
Preis & Verfügbarkeit
611,97 €
exkl. MwSt.
|728,24 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- ElektrozylindereinheitKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8102163Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- EPCE-TB-60-10-FL-ST-M-H1-PLK-AAKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8102163 von Festo
- Antriebsritzel Wirkdurchmesser
- 10.18 mm
- Baugröße
- 60
- Hub
- 10 mm
- Hubreserve
- 0 mm
- Kolbenstangengewinde
- M10x1,25
- Zahnriemen-Dehnung
- 0.375 %
- Zahnriemen-Teilung
- 2 mm
- Einbaulage
- beliebig
- Kolbenstangenende
- Außengewinde
- Motorart
- Schrittmotor
- Positionserkennung
- Motorencoder
- Konstruktiver Aufbau
- mit Zahnriemenmit integriertem Antrieb
- Symbol
- 00997342
- Verdrehsicherung/Führung
- gleitgeführt
- Referenzierung
- Festanschlag-Block positivFestanschlag-Block negativ
- Rotorlagegeber
- Encoder absolut single turn
- Rotorlagegeber Messprinzip
- magnetisch
- Temperaturüberwachung
- Abschaltung bei ÜbertemperaturIntegrierter präziser CMOS-Temperatursensor mit analogem Ausgang
- Zusätzliche Funktionen
- BedienoberflächeIntegrierte Endlagenerkennung
- Anzeige
- LED
- Betriebsbereitschaftsanzeige
- LED
- Max. Beschleunigung
- 9 m/s²
- Max. Geschwindigkeit
- 0.6 m/s
- Geschwindigkeit „Speed Press“
- 0.02 m/s
- Wiederholgenauigkeit
- ±0,05 mm
- Eigenschaften digitale Logikausgänge
- konfigurierbarnicht galvanisch getrennt
- Einschaltdauer
- 100%
- Isolationsschutzklasse
- B
- Max. Strom digitale Logikausgänge
- 100 mA
- Max. Stromaufnahme
- 5300 mA
- Max. Stromaufnahme Logik
- 0.3 A
- Nennspannung DC
- 24 V
- Nennstrom
- 5.3 A
- Parametrierschnittstelle
- IO-LinkBedienoberfläche
- Rotorlagegeber Auflösung
- 16 bit
- Zulässige Spannungsschwankungen
- +/- 15 %
- Spannungsversorgung, Anschlussart
- Stecker
- Spannungsversorgung, Anschlusstechnik
- M12x1, T-codiert nach EN 61076-2-111
- Spannungsversorgung, Anzahl Pole/Adern
- 4
- Spannungsversorgung, Anschlussbild
- 00995989
- Zulassung
- RCM Mark
- KC-Zeichen
- KC-EMV
- CE-Zeichen (siehe Konformitätserklärung)
- nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
- UKCA-Zeichen (siehe Konformitätserklärung)
- nach UK Vorschriften für EMVnach UK RoHS Vorschriften
- Schwingfestigkeit
- Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit
- Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-Zone III
- Lagertemperatur
- -20 °C ... 60 °C
- Relative Luftfeuchtigkeit
- 0 - 90 %
- Schutzart
- IP40
- Schutzklasse
- III
- Umgebungstemperatur
- 0 °C ... 50 °C
- Hinweis zur Umgebungstemperatur
- Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
- Aufprallenergie in den Endlagen
- 0.016 J
- Max. Moment Mx
- 0 Nm
- Max. Moment My
- 1 Nm
- Max. Moment Mz
- 1 Nm
- Max. Vorschubkraft Fx
- 150 N
- Richtwert Nutzlast, waagrecht
- 10 kg
- Richtwert Nutzlast, senkrecht
- 5 kg
- Vorschubkonstante
- 32 mm/U
- Referenzlebensdauer
- 100 km
- Wartungsintervall
- Lebensdauerschmierung
- Bewegte Masse
- 198 g
- Bewegte Masse bei 0 mm Hub
- 188 g
- Zuschlag bewegte Masse pro 10 mm Hub
- 9.75 g
- Grundgewicht bei 0 mm Hub
- 1350 g
- Gewichtszuschlag pro 10 mm Hub
- 46 g
- Anzahl digitale Logikausgänge 24 V DC
- 2
- Anzahl digitale Logikeingänge
- 2
- Spezifikation Logikeingang
- in Anlehnung an IEC 61131-2, Typ 1
- Arbeitsbereich Logikeingang
- 24 V
- Eigenschaften Logikeingang
- konfigurierbarnicht galvanisch getrennt
- IO-Link, SIO-Mode Unterstützung
- Ja
- IO-Link, Protokollversion
- Device V 1.1
- IO-Link, Communication mode
- COM3 (230,4 kBaud)
- IO-Link, Port class
- A
- IO-Link, Anzahl Ports
- 1
- IO-Link, Prozessdatenbreite OUT
- 2 Byte
- IO-Link, Prozessdateninhalt OUT
- Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
- IO-Link, Prozessdatenbreite IN
- 2 Byte
- IO-Link, Prozessdateninhalt IN
- State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
- IO-Link, Servicedateninhalt IN
- Speed 32 bitPosition 32 bitForce 32 bit
- IO-Link, minimale Zykluszeit
- 1 ms
- IO-Link, Datenspeicher benötigt
- 500 byte
- Max. Leitungslänge
- 15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
- Schaltlogik Ausgänge
- PNP (plusschaltend)
- Schaltlogik Eingänge
- PNP (plusschaltend)
- IO-Link, Connection technology
- Stecker
- Logikschnittstelle, Anschlussart
- Stecker
- Logikschnittstelle, Anschlusstechnik
- M12x1, A-codiert nach EN 61076-2-101
- Logikschnittstelle, Anzahl Pole/Adern
- 8
- Logikschnittstelle, Anschlussbild
- 00992264
- Befestigungsart
- mit Innengewindemit Zubehör
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Deckel
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Gehäuse
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Kolbenstange
- hochlegierter Stahl rostfrei
- Werkstoff Zahnriemen
- Polychloroprene mit Glasfaser
- Dokumente
- Dokumentation 8102163
- Datenblatt 8102163
- CAD-Daten 8102163
Hersteller-Artikelbeschreibung
Höchst kompakte, dynamische und kostengünstige Elektrozylinder-Einheit mit kurzen Hüben und Zykluszeiten bei minimalem Nullhub für einfachste Bewegungs- & Positionieraufgaben. Ideal für kompaktes und schnelles Bewegen in Test- und Prüfanlagen, beim Labelling, für einfache Zentrieraufgaben und zum Ausrichten von Werkstücken. Als Teil der Simplified Motion Series lässt sich EPCE einfach konfigurieren und ohne Software direkt in Betrieb nehmen.
Weitere Informationen für 8102163 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,40 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84798997
- GTIN
- 4052568551742
- RoHS konform
- Ja
- Hersteller
- Festo
