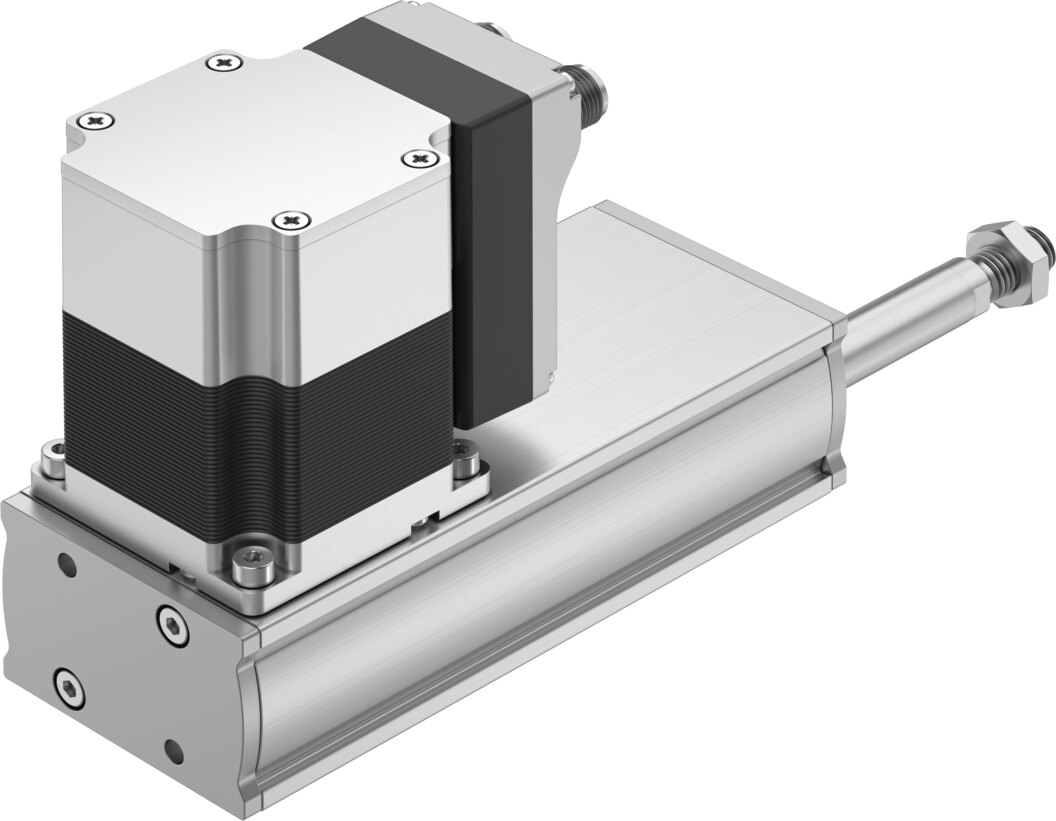

Festo 8102167 Elektrozylindereinheit - Bild 2

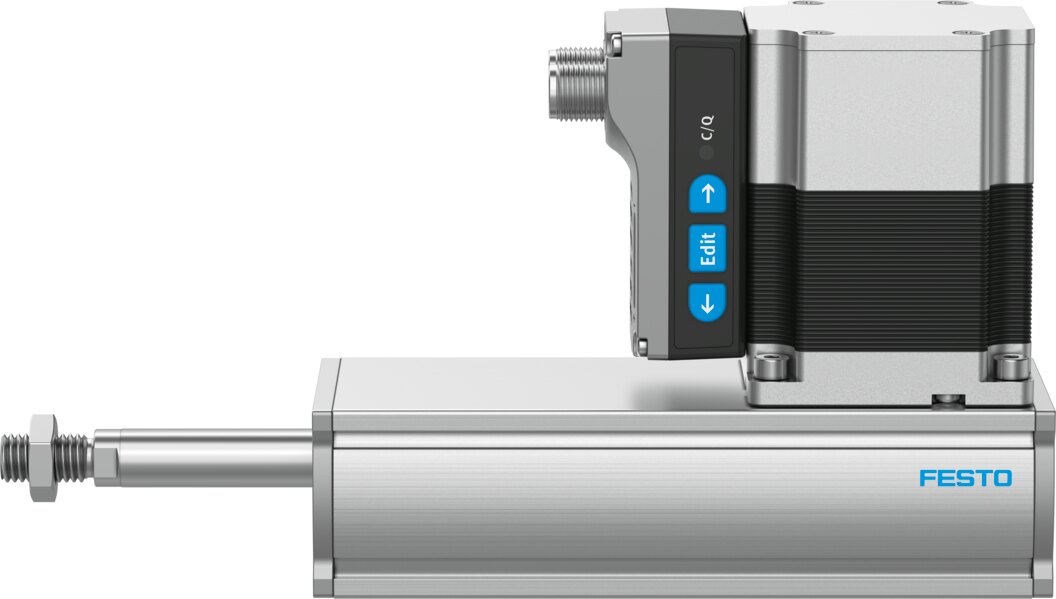

Festo 8102167 Elektrozylindereinheit - Bild 3

Festo 8102167 Elektrozylindereinheit - Bild 4

Bekannt aus

Auch über

Festo ElektrozylindereinheitType sleutel fabrikant:

Name: Festo Elektrozylindereinheit 8102167 (EPCE-TB-60-80-FL-ST-M-H1-PLK-AA)
Brand: Festo
SKU: 8102167
Price: 630.13 EUR
Availability: InStock

630,13 €

excl. BTW

749,85 € incl. BTW

Beschikbaarheid:

Verzending:

Gratis verzendingbinnen Duitsland|

Elders goedkoper gevonden? Stuur ons de aanbieding als link of PDF, meestal gaan we mee.

Verpakkingseenheid:

1 stuk

Aantal

of direct betalen

We accepteren

Factuur

Vooruitbetaling

Support

Advies over keuze, alternatieven en beschikbaarheid

E-mail Bellen WhatsApp

Ma - Vr van 08:00 - 18:00

+49 39203 863988 (Duits & Engels)sales@partbase.com (alle talen)

Bekannt aus

Auch über

Kenmerken voor 8102167 van Festo

Antriebsritzel Wirkdurchmesser: 10.18 mm
Baugröße: 60
Hub: 80 mm
Hubreserve: 0 mm
Kolbenstangengewinde: M10x1,25
Zahnriemen-Dehnung: 0.375 %
Zahnriemen-Teilung: 2 mm
Einbaulage: beliebig
Kolbenstangenende: Außengewinde
Motorart: Schrittmotor
Positionserkennung: Motorencoder
Konstruktiver Aufbau: mit Zahnriemenmit integriertem Antrieb
Symbol: 00997342
Verdrehsicherung/Führung: gleitgeführt
Referenzierung: Festanschlag-Block positivFestanschlag-Block negativ
Rotorlagegeber: Encoder absolut single turn
Rotorlagegeber Messprinzip: magnetisch
Temperaturüberwachung: Abschaltung bei ÜbertemperaturIntegrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche Funktionen: BedienoberflächeIntegrierte Endlagenerkennung
Anzeige: LED
Betriebsbereitschaftsanzeige: LED
Max. Beschleunigung: 9 m/s²
Max. Geschwindigkeit: 0.6 m/s
Geschwindigkeit „Speed Press“: 0.02 m/s
Wiederholgenauigkeit: ±0,05 mm
Eigenschaften digitale Logikausgänge: konfigurierbarnicht galvanisch getrennt
Einschaltdauer: 100%
Isolationsschutzklasse: B
Max. Strom digitale Logikausgänge: 100 mA
Max. Stromaufnahme: 5300 mA
Max. Stromaufnahme Logik: 0.3 A
Nennspannung DC: 24 V
Nennstrom: 5.3 A
Parametrierschnittstelle: IO-LinkBedienoberfläche
Rotorlagegeber Auflösung: 16 bit
Zulässige Spannungsschwankungen: +/- 15 %
Spannungsversorgung, Anschlussart: Stecker
Spannungsversorgung, Anschlusstechnik: M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern: 4
Spannungsversorgung, Anschlussbild: 00995989
Zulassung: RCM Mark
KC-Zeichen: KC-EMV
CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung): nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-Zone III
Lagertemperatur: -20 °C ... 60 °C
Relative Luftfeuchtigkeit: 0 - 90 %
Schutzart: IP40
Schutzklasse: III
Umgebungstemperatur: 0 °C ... 50 °C
Hinweis zur Umgebungstemperatur: Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Aufprallenergie in den Endlagen: 0.016 J
Max. Moment Mx: 0 Nm
Max. Moment My: 1 Nm
Max. Moment Mz: 1 Nm
Max. Vorschubkraft Fx: 150 N
Richtwert Nutzlast, waagrecht: 10 kg
Richtwert Nutzlast, senkrecht: 5 kg
Vorschubkonstante: 32 mm/U
Referenzlebensdauer: 800 km
Wartungsintervall: Lebensdauerschmierung
Bewegte Masse: 266 g
Bewegte Masse bei 0 mm Hub: 188 g
Zuschlag bewegte Masse pro 10 mm Hub: 9.75 g
Grundgewicht bei 0 mm Hub: 1350 g
Gewichtszuschlag pro 10 mm Hub: 46 g
Anzahl digitale Logikausgänge 24 V DC: 2
Anzahl digitale Logikeingänge: 2
Spezifikation Logikeingang: in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang: 24 V
Eigenschaften Logikeingang: konfigurierbarnicht galvanisch getrennt
IO-Link, SIO-Mode Unterstützung: Ja
IO-Link, Protokollversion: Device V 1.1
IO-Link, Communication mode: COM3 (230,4 kBaud)
IO-Link, Port class: A
IO-Link, Anzahl Ports: 1
IO-Link, Prozessdatenbreite OUT: 2 Byte
IO-Link, Prozessdateninhalt OUT: Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN: 2 Byte
IO-Link, Prozessdateninhalt IN: State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
IO-Link, Servicedateninhalt IN: Speed 32 bitPosition 32 bitForce 32 bit
IO-Link, minimale Zykluszeit: 1 ms
IO-Link, Datenspeicher benötigt: 500 byte
Max. Leitungslänge: 15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
Schaltlogik Ausgänge: PNP (plusschaltend)
Schaltlogik Eingänge: PNP (plusschaltend)
IO-Link, Connection technology: Stecker
Logikschnittstelle, Anschlussart: Stecker
Logikschnittstelle, Anschlusstechnik: M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern: 8
Logikschnittstelle, Anschlussbild: 00992264
Befestigungsart: mit Innengewindemit Zubehör
Werkstoff-Hinweis: RoHS konform
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Werkstoff Gehäuse: Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Zahnriemen: Polychloroprene mit Glasfaser

Documenten

Documentatie 8102167
Downloaden
Gegevensblad 8102167
Downloaden
CAD-gegevens 8102167
Downloaden

Artikelbeschrijving fabrikant

Höchst kompakte, dynamische und kostengünstige Elektrozylinder-Einheit mit kurzen Hüben und Zykluszeiten bei minimalem Nullhub für einfachste Bewegungs- & Positionieraufgaben. Ideal für kompaktes und schnelles Bewegen in Test- und Prüfanlagen, beim Labelling, für einfache Zentrieraufgaben und zum Ausrichten von Werkstücken. Als Teil der Simplified Motion Series lässt sich EPCE einfach konfigurieren und ohne Software direkt in Betrieb nehmen.

Aanvullende informatie voor 8102167 van Festo

Artikelauthenticiteit: Origineel artikel
Artikelconditie: Nieuw
Enkelgewicht: 1,72 kg
Afmetingen (L x B x H): niet beschikbaar
Land van herkomst**: Op aanvraag
Douanegoederennummer: 84798997
GTIN: 4052568551780
RoHS-conform: Ja
Fabrikant: Festo
