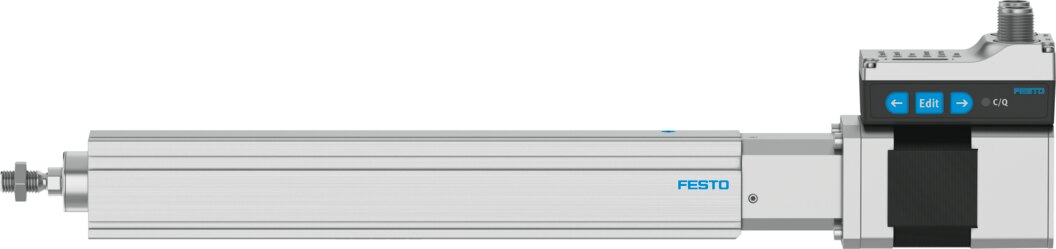

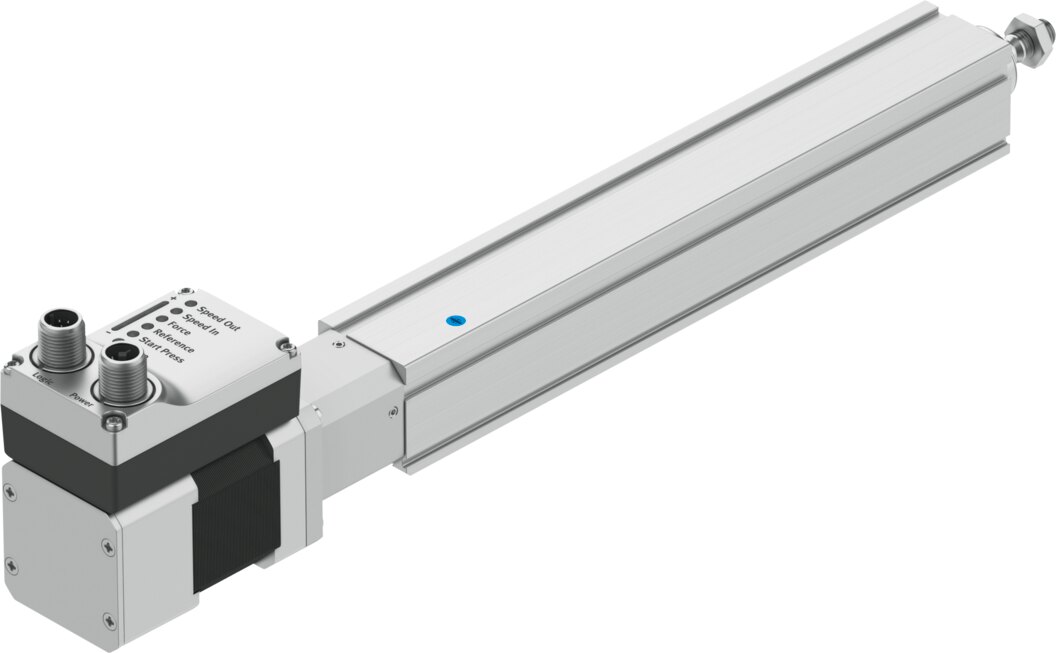

Festo 8118273 Elektrozylindereinheit

Preis & Verfügbarkeit

898,44 €

exkl. MwSt.

|

1.069,14 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Elektrozylindereinheit
Klicken zum Kopieren
Hersteller-Artikelnummer:
8118273
Klicken zum Kopieren
Hersteller-Typenschlüssel:
EPCS-BS-32-150-8P-A-ST-M-H1-PLK-AA
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Eigenschaften für 8118273 von Festo

Baugröße
32
Hub
150 mm
Hubreserve
0 mm
Kolbenstangengewinde
M8
Reversierspiel
100 µm
Spindeldurchmesser
8 mm
Spindelsteigung
8 mm/U
Max. Verdrehwinkel der Kolbenstange +/-
1 deg
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Motorart
Schrittmotor
Konstruktiver Aufbau
mit Kugelgewindetriebmit integriertem Antrieb
Spindel-Typ
Kugelgewindetrieb
Symbol
00997294
Verdrehsicherung/Führung
gleitgeführt
Referenzierung
Festanschlag-Block positivFestanschlag-Block negativReferenzschalter
Rotorlagegeber
Encoder absolut single turn
Rotorlagegeber Messprinzip
magnetisch
Temperaturüberwachung
Abschaltung bei ÜbertemperaturIntegrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche Funktionen
BedienoberflächeIntegrierte Endlagenerkennung
Anzeige
LED
Betriebsbereitschaftsanzeige
LED
Max. Beschleunigung
5 m/s²
Max. Geschwindigkeit
0.21 m/s
Geschwindigkeit „Speed Press“
0.01 m/s
Wiederholgenauigkeit
±0,02 mm
Eigenschaften digitale Logikausgänge
konfigurierbarnicht galvanisch getrennt
Einschaltdauer
100%
Isolationsschutzklasse
B
Max. Strom digitale Logikausgänge
100 mA
Max. Stromaufnahme
3000 mA
Max. Stromaufnahme Logik
0.3 A
Nennspannung DC
24 V
Nennstrom
3 A
Parametrierschnittstelle
IO-LinkBedienoberfläche
Rotorlagegeber Auflösung
16 bit
Zulässige Spannungsschwankungen
+/- 15 %
Spannungsversorgung, Anschlussart
Stecker
Spannungsversorgung, Anschlusstechnik
M12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern
4
Spannungsversorgung, Anschlussbild
00995989
Zulassung
RCM Mark
KC-Zeichen
KC-EMV
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinienach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK Vorschriften für EMVnach UK RoHS Vorschriften
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 9 nach ISO 14644-1
Lagertemperatur
-20 °C ... 60 °C
Relative Luftfeuchtigkeit
0 - 90 %nicht kondensierend
Schutzart
IP40
Schutzklasse
III
Umgebungstemperatur
0 °C ... 50 °C
Hinweis zur Umgebungstemperatur
Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Max. Moment Mx
0 Nm
Max. Moment My
1.5 Nm
Max. Moment Mz
1.5 Nm
Max. Radialkraft am Antriebsschaft
75 N
Max. Vorschubkraft Fx
150 N
Richtwert Nutzlast, waagrecht
24 kg
Richtwert Nutzlast, senkrecht
9 kg
Wartungsintervall
Lebensdauerschmierung
Bewegte Masse bei 0 mm Hub
98 g
Zuschlag bewegte Masse pro 10 mm Hub
3.3 g
Grundgewicht bei 0 mm Hub
818 g
Gewichtszuschlag pro 10 mm Hub
24 g
Anzahl digitale Logikausgänge 24 V DC
2
Anzahl digitale Logikeingänge
2
Spezifikation Logikeingang
in Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang
24 V
Eigenschaften Logikeingang
konfigurierbarnicht galvanisch getrennt
IO-Link, SIO-Mode Unterstützung
Ja
IO-Link, Protokollversion
Device V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, Anzahl Ports
1
IO-Link, Prozessdatenbreite OUT
2 Byte
IO-Link, Prozessdateninhalt OUT
Move in 1 bitMove out 1 bitQuit Error 1 bitMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN
2 Byte
IO-Link, Prozessdateninhalt IN
State Device 1 bitState In 1 bitState Intermediate 1 bitState Move 1 bitState Out 1 bit
IO-Link, Servicedateninhalt IN
32 bit Force32 bit Position32 bit Speed
IO-Link, minimale Zykluszeit
1 ms
IO-Link, Datenspeicher benötigt
500 byte
Max. Leitungslänge
15 m Ausgänge15 m Eingänge20 m bei IO-Link Betrieb
Schaltlogik Ausgänge
NPN (minusschaltend)PNP (plusschaltend)
Schaltlogik Eingänge
NPN (minusschaltend)PNP (plusschaltend)
Logikschnittstelle, Anschlussart
Stecker
Logikschnittstelle, Anschlusstechnik
M12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern
8
Logikschnittstelle, Anschlussbild
00992264
Befestigungsart
mit Innengewindemit Zubehör
Werkstoff-Hinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Spindelmutter
Stahl
Werkstoff Spindel
Wälzlagerstahl
Dokumente

Hersteller-Artikelbeschreibung

Kompakte, günstige Elektrozylinder-Einheit mit ruhigem und präzisem Kugelgewindetrieb für einfachste Bewegungs- & Positionieraufgaben. Ideal für präzises und schnelles Bewegen in Sortier-, Verteil- oder Klemm-Anwendungen. Als Teil der Simplified Motion Series lässt sich EPCS einfach konfigurieren und ohne Software direkt in Betrieb nehmen.

Weitere Informationen für 8118273 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
1,18 kg
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84798997
GTIN
4052568466091
RoHS konform
Ja
