Neu & Original

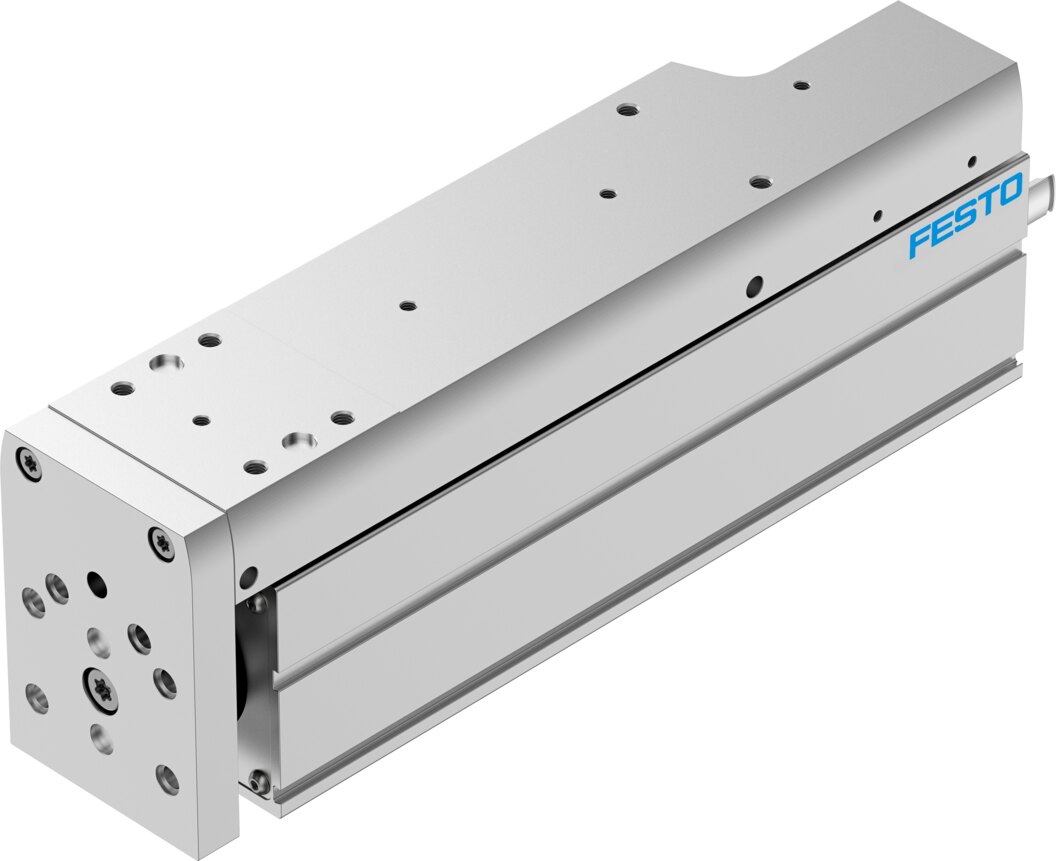

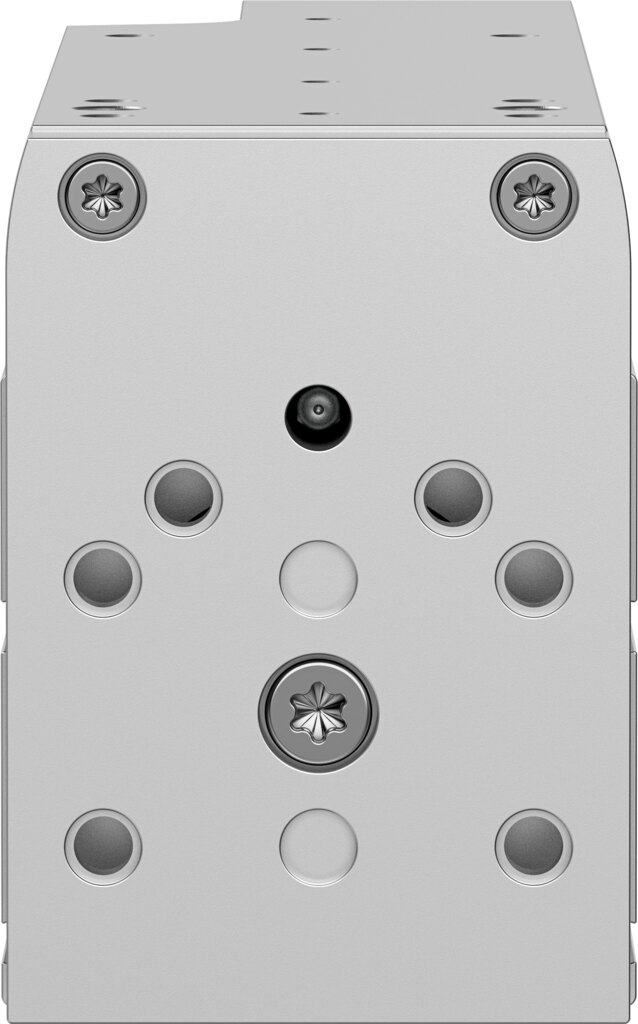

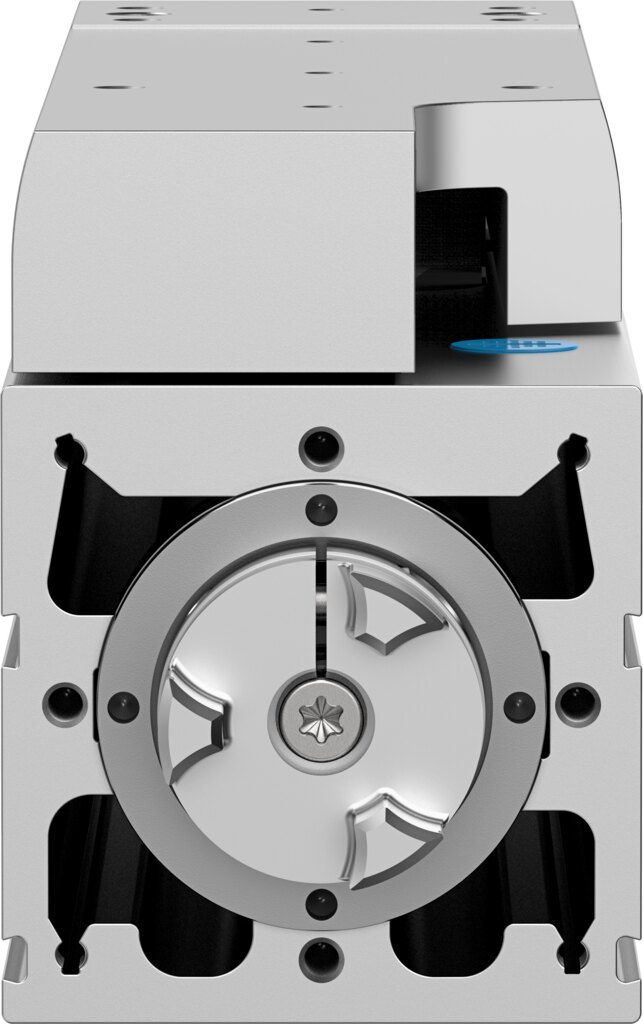

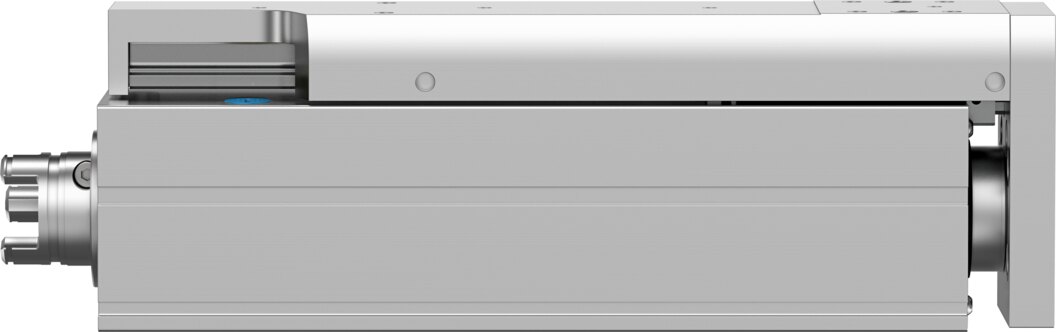

Festo 8162084 Mini-Schlitten
Preis & Verfügbarkeit
711,35 €
exkl. MwSt.
|846,51 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Mini-SchlittenKlicken zum Kopieren
- Hersteller-Artikelnummer:
- 8162084Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- EGSC-BS-KF-60-150-5PKlicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für 8162084 von Festo
- Arbeitshub
- 150 mm
- Baugröße
- 60
- Hubreserve
- 0 mm
- Reversierspiel
- 150 µm
- Spindeldurchmesser
- 12 mm
- Spindelsteigung
- 5 mm/U
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Kugelgewindetrieb
- Motorart
- SchrittmotorServomotor
- Referenzierung
- Festanschlag-Block positivFestanschlag-Block negativReferenzschalter
- Spindel-Typ
- Kugelgewindetrieb
- Symbol
- 00992069
- Positionserkennung
- für Näherungsschalter
- Max. Beschleunigung
- 5 m/s²
- Max. Drehzahl
- 3000 1/min
- Max. Geschwindigkeit
- 0.25 m/s
- Wiederholgenauigkeit
- ±0,015 mm
- Einschaltdauer
- 100%
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-Zone III
- Eignung zur Produktion von Li-Ionen Batterien
- Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
- Reinraumtauglichkeit, gemessen nach ISO 14644-14
- Klasse 9 nach ISO 14644-1
- Schalldruckpegel
- 55 dB(A)
- Schutzart
- IP40
- Umgebungstemperatur
- 0 °C ... 50 °C
- Aufprallenergie in den Endlagen
- 4.0E-5 J
- Hinweis zur Aufprallenergie in den Endlagen
- Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
- Dynamische Tragzahl Festlager
- 13321 N
- Dynamische Tragzahl Linearführung
- 13400 N
- Dynamische Tragzahl Kugelgewindetrieb
- 5900 N
- Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit
- 0.125 Nm
- Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit
- 0.032 Nm
- Max. Kraft Fy
- 4937 N
- Max. Kraft Fz
- 4937 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 13400 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 13400 N
- Max. Moment Mx
- 20 Nm
- Max. Moment My
- 30 Nm
- Max. Moment Mz
- 30 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 107 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 117 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 117 Nm
- Max. Radialkraft am Antriebsschaft
- 230 N
- Max. Vorschubkraft Fx
- 250 N
- Richtwert Nutzlast, waagrecht
- 25 kg
- Richtwert Nutzlast, senkrecht
- 25 kg
- Statische Tragzahl Kugelgewindetrieb
- 10600 N
- Statische Tragzahl Linearführung
- 26900 N
- Massenträgheitsmoment JH pro Meter Hub
- 0.11539 kgcm²
- Massenträgheitsmoment JL pro kg Nutzlast
- 0.00633 kgcm²
- Massenträgheitsmoment JO
- 0.06624 kgcm²
- Vorschubkonstante
- 5 mm/U
- Statische Tragzahl Festlager
- 7000 N
- Referenzlebensdauer
- 5000 km
- Wartungsintervall
- Lebensdauerschmierung
- Bewegte Masse bei 0 mm Hub
- 675 g
- Zuschlag bewegte Masse pro 10 mm Hub
- 40 g
- Grundgewicht bei 0 mm Hub
- 1555 g
- Gewichtszuschlag pro 10 mm Hub
- 95 g
- Befestigungsart
- mit Innengewindemit Zentrierhülsemit Zubehörmit Zylinderstift
- Schnittstellencode Aktuator
- T42
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Führung Schlitten
- Wälzlagerstahl
- Werkstoff Führungsschiene
- Wälzlagerstahl
- Werkstoff Gehäuse
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Jochplatte
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Kolbenstange
- hochlegierter Stahl rostfrei
- Werkstoff Schlitten
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Spindelmutter
- Wälzlagerstahl
- Werkstoff Spindel
- Wälzlagerstahl
- Dokumente
- Dokumentation 8162084
- Datenblatt 8162084
- CAD-Daten 8162084
Hersteller-Artikelbeschreibung
Der bauraumoptimierte und kostengünstige Mini-Schlitten EGSC ist perfekt für präzises Positionieren als Einzelachse. Dank idealer Connectivity zur Achsfamilie ELGC macht sich der Mini-Schlitten auch bestens in 2D- oder 3D-Handlingsystemen.
Weitere Informationen für 8162084 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 2,98 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568588250
- RoHS konform
- Ja
- Hersteller
- Festo
