Hydraulik Steuerblock: Aufbau und Funktionsweise

Was ein Steuerblock in der Hydraulik macht

Im Kern ist der Steuerblock die Schaltzentrale eines Hydraulikkreises. Er bündelt den Volumenstrom, der von der Pumpe kommt, lenkt ihn zum richtigen Verbraucher und regelt dabei Druck und Richtung. Statt Pumpe, Zylinder und Motor mit einem Wust aus Einzelventilen und Verrohrung zu verschalten, übernimmt ein kompakter Block die komplette Steuerlogik.

Vier Aufgaben laufen dort zusammen. Der Block schaltet die Bewegungsrichtung um – also etwa, ob ein doppeltwirkender Zylinder aus- oder einfährt. Er begrenzt den Druck nach oben, damit nichts überlastet wird. Er aktiviert oder sperrt einzelne Funktionen, und über Rückschlagfunktionen hält er Lasten in Position. In den Grundlagen zu Aufbau und Wirkprinzip ähnelt das einem Wegeventil – nur dass im Steuerblock mehrere dieser Funktionen in einem Gehäuse stecken. Wer einen bestimmten Block sucht, wird in der Übersicht der Hydraulik-Steuerblöcke im Shop nach Sektionszahl und Durchfluss fündig.

Der Unterschied zum einzelnen Ventil ist also kein funktionaler, sondern ein baulicher. Ein Steuerblock ist im Grunde ein Bündel Ventile, das jemand sinnvoll in ein Stück Aluminium oder Guss gebohrt hat.

Der Aufbau: was im Inneren steckt

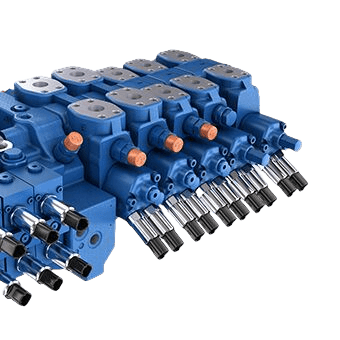

Von außen sieht ein Steuerblock unspektakulär aus – ein rechteckiger Klotz mit Anschlüssen und Hebeln. Das Eigentliche passiert innen. Sämtliche Kanäle, Bohrungen und Schnittstellen verlaufen direkt im Material, sauber gefräst und verbunden, ohne eine einzige Leitung nach außen.

Die zentralen Bauteile sind die Steuerschieber. Diese längs verschiebbaren Kolben sitzen in präzise gehonten Bohrungen und geben je nach Stellung bestimmte Kanäle frei oder sperren sie. Verschiebt sich der Schieber, ändert sich der Durchflussweg – und damit die Bewegung des Verbrauchers. Dazu kommen die festen Anschlüsse: P für den Druckzulauf von der Pumpe, T für den Rücklauf zum Tank, sowie A und B für die beiden Seiten des Verbrauchers. In den meisten Blöcken sitzt außerdem ein Druckbegrenzungsventil, das den maximalen Systemdruck festlegt.

Je nach Anwendung kommen weitere Elemente hinzu – Rückschlagventile, Senkbremsventile, Mengenteiler. Das Schöne an der Bauform: Weil alles im Block verläuft, gibt es weniger Verschraubungen, weniger potenzielle Leckagestellen und eine deutlich aufgeräumtere Leitungsführung. Genau das macht den Steuerblock in der Mobilhydraulik so beliebt, wo Bauraum knapp ist.

Bauweisen: Monoblock oder Sektionsbauweise

Hier trennen sich zwei Philosophien, und die Entscheidung hat handfeste Folgen für Wartung und Erweiterbarkeit.

Beim Monoblock sind alle Funktionen in einem einzigen Gussstück untergebracht. Das ist robust, dicht und günstig in der Serie – aber starr. Wer nachträglich eine Funktion ergänzen will, hat Pech. Monoblöcke findet man typischerweise dort, wo die Anzahl der Verbraucher von vornherein feststeht: Frontlader, kleinere Anbaugeräte, einfache Kipperhydraulik.

Die Sektions- oder Scheibenbauweise geht den umgekehrten Weg. Einzelne Ventilscheiben werden zwischen einer Eingangs- und einer Endplatte verspannt und mit Zugankern zusammengehalten. Jede Sektion steuert einen Verbraucher. Braucht die Maschine eine Funktion mehr, kommt eine Scheibe dazu – fertig. Diese Modularität ist der Grund, warum verkettbare Steuerblöcke im Maschinenbau dominieren. Standardisiert wird das Ganze über Lochbilder wie CETOP 03 (NG6) oder CETOP 05 (NG10), sodass Ventile verschiedener Hersteller auf denselben Block passen.

Klingt erstmal so, als wäre die Sektionsbauweise immer die bessere Wahl. Ist sie aber nicht: Mehr Trennstellen heißt mehr Dichtungen, und mehr Dichtungen heißt mehr Stellen, an denen über die Jahre etwas weinen kann.

Betätigungsarten: vom Handhebel bis zur Proportionalsteuerung

Ein Steuerblock muss bedient werden – und wie das geschieht, entscheidet oft mehr über die Eignung als die reine Hydraulik.

Die handbetätigte Variante mit Hebel oder Joystick ist der Klassiker. Direkt, robust, ohne Strom – ideal für Holzspalter, Kipper oder den Forstkran. Der Bediener spürt die Last im Hebel, was bei feinfühligen Arbeiten ein echter Vorteil ist. Elektrisch betätigte Blöcke arbeiten mit Magnetventilen, meist 12 oder 24 Volt, und lassen sich per Schalter oder Funkfernbedienung ansteuern. Das ist die Wahl, sobald der Block nicht direkt am Bediensitz sitzt oder wenn eine Steuerung dazwischenliegt. Hydraulisch vorgesteuerte Blöcke nutzen einen kleinen Steuerdruck, um die Hauptschieber zu bewegen – sinnvoll bei großen Durchflüssen, wo die Handkraft nicht mehr reicht.

Die Oberklasse bildet die proportionale und elektrohydraulische Ansteuerung. Hier öffnet das Ventil nicht nur auf oder zu, sondern stufenlos – je nach Stromsignal. In Kombination mit Load-Sensing, bei dem der Block den tatsächlichen Lastdruck zurückmeldet, lässt sich der Volumenstrom exakt dosieren und Energie sparen. Das ist die Technik moderner Bagger und großer Landmaschinen.

Wichtige Funktionen im Betrieb

Drei Funktionen tauchen in der Praxis immer wieder auf, und es lohnt, sie zu kennen.

Die Schwimmstellung ist eine vierte Schaltposition zusätzlich zu Heben, Senken und Neutral. In ihr werden beide Verbraucheranschlüsse mit dem Tank verbunden, der Zylinder läuft also kräftefrei mit. Klassischer Anwendungsfall: ein Frontlader, dessen Schaufel der Bodenkontur folgen soll, ohne dass die Hydraulik dagegenhält.

Die Druckbegrenzung schützt das System vor Überlast. Jeder Block hat ein Hauptdruckventil, viele zusätzlich sektionsweise einstellbare Sekundärventile für einzelne Verbraucher. Wenn ein Anbaugerät nur einen bestimmten Maximaldruck verträgt, wird genau dieser hier eingestellt. Wie man das korrekt und gefahrlos macht, steht in der Anleitung zum Druck am Steuerblock einstellen – inklusive der Frage, warum man dafür immer ein Manometer und nie das Gefühl braucht.

Und schließlich die Lasthaltung: Rückschlag- oder Senkbremsventile verhindern, dass eine angehobene Last absackt, sobald der Hebel in Neutral geht. Ohne sie würde jeder schwere Ausleger langsam wegsinken.

Vorteile und die Auswahl in der Praxis

Warum überhaupt ein Block statt einzelner Ventile? Drei Gründe stechen heraus: Die kompakte Bauweise spart Platz und Gewicht, die interne Kanalführung reduziert Leckagestellen, und die Verrohrung wird drastisch einfacher. Weniger Schläuche heißt weniger Montagezeit und weniger Fehlerquellen – ein Punkt, den jeder kennt, der schon mal einen Schlauchriss auf dem Feld gesucht hat.

Bei der Auswahl zählen vier Größen. Die Anzahl der Sektionen (oft als „2-fach", „3-fach" usw. angegeben) richtet sich nach der Zahl der Verbraucher. Der Nenndurchfluss in Litern pro Minute muss zur Pumpe passen – ein zu kleiner Block würgt das System ab, ein zu großer kostet unnötig. Der Betriebsdruck in bar gibt die Obergrenze vor. Und die Betätigungsart ergibt sich aus Einbauort und Bedienkonzept. Wer hier sauber dimensioniert, spart sich später viel Ärger – und genau diese Blöcke nach Sektionszahl, Durchfluss und Betätigung gibt es gebündelt in der Kategorie der Hydraulik-Steuerblöcke.

Ein Block ist über Jahre im Einsatz, und irgendwann fängt eine Dichtung an zu schwitzen oder ein Schieber klemmt. Dann geht es nicht um Neukauf, sondern um Instandsetzung. Wie man einen undichten Block zerlegt, prüft und wieder abdichtet, zeigt der Beitrag zum Steuerblock reparieren und abdichten – oft ist es nur ein O-Ring, manchmal mehr.

Wer den Steuerblock einmal als das versteht, was er ist – ein durchdacht gebohrtes Bündel Ventile mit definierten Kanälen – dem erschließen sich Aufbau, Funktion und die typischen Stolperfallen fast von selbst. Welche Bauweise, welche Betätigung und welche Funktionen es am Ende sein müssen, hängt schlicht an der Maschine, an der der Block hängt.
