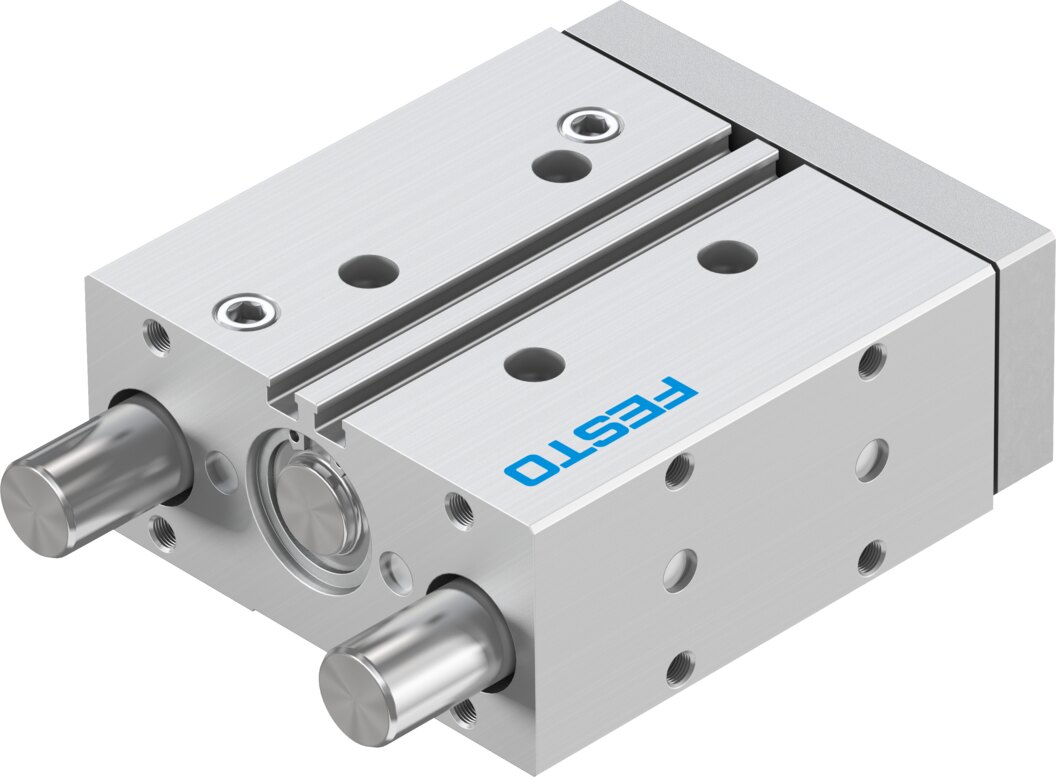

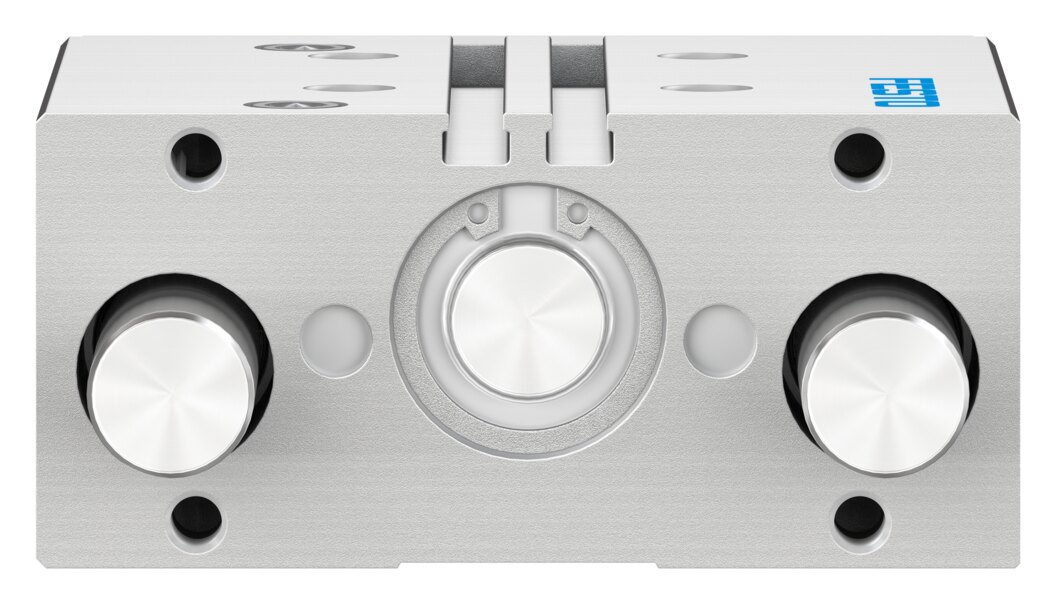

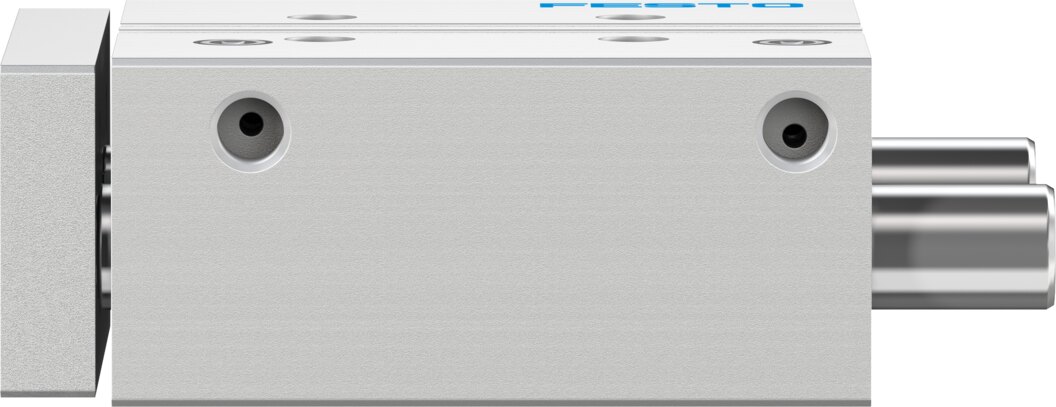

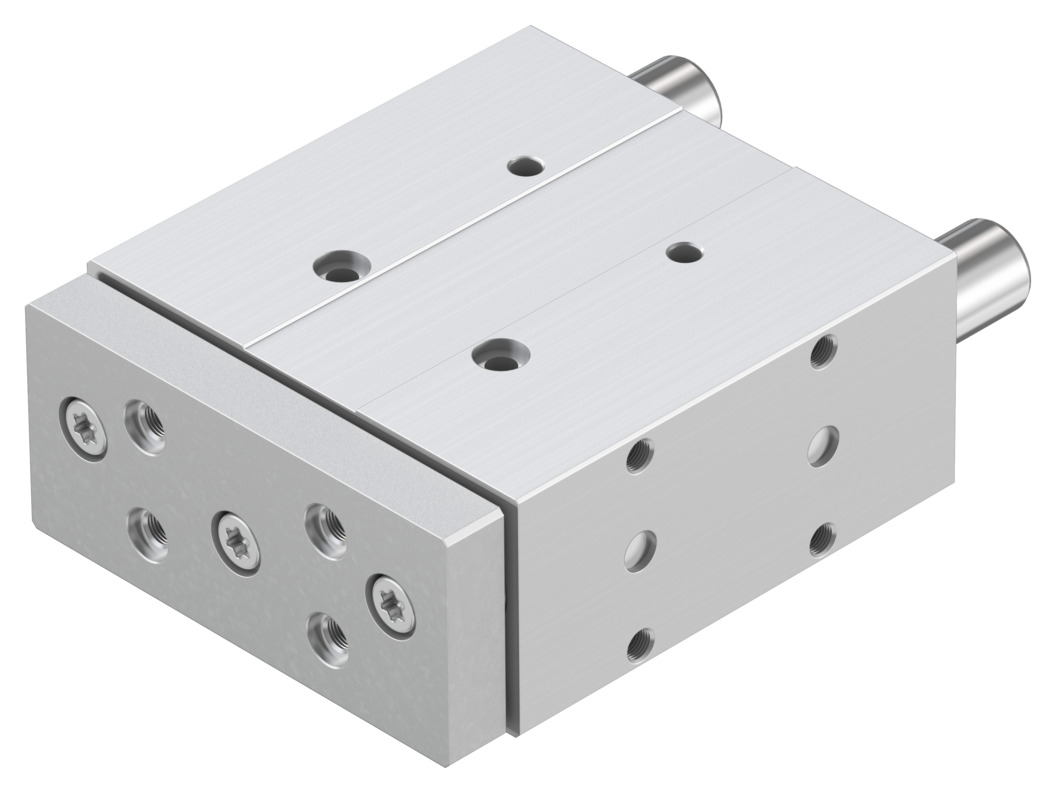

Festo 170851 Führungszylinder

Name: Festo Führungszylinder 170851 (DFM-25-50-P-A-GF)
Brand: Festo
SKU: 170851
Price: 309.07 EUR
Availability: InStock

309,07 €

exkl. MwSt.

367,79 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Führungszylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:: 170851
Klicken zum Kopieren
Hersteller-Typenschlüssel:: DFM-25-50-P-A-GF
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 170851 von Festo

Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 mm
Hub: 50 mm
Kolben-Ø: 25 mm
Betriebsart der Antriebseinheit: Joch
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Führung: Gleitführung
Konstruktiver Aufbau: Führung
Positionserkennung: für Näherungsschalter
Symbol: 00991737
Betriebsdruck: 0.15 MPa ... 1 MPa
Betriebsdruck: 1.5 bar ... 10 bar
Max. Geschwindigkeit: 0.8 m/s
Funktionsweise: doppeltwirkend
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Umgebungstemperatur: -20 °C ... 80 °C
Aufprallenergie in den Endlagen: 0.3 J
Max. Kraft Fy: 810.7 N
Max. Kraft Fy statisch: 810.7 N
Max. Kraft Fz: 810.7 N
Max. Kraft Fz statisch: 810.7 N
Max. Moment Mx: 27.56 Nm
Max. Moment Mx statisch: 27.56 Nm
Max. Moment My: 19.46 Nm
Max. Moment My statisch: 19.46 Nm
Max. Moment Mz: 19.46 Nm
Max. Moment Mz statisch: 19.46 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 5.26 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 115 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 295 N
Bewegte Masse: 793 g
Alternativanschlüsse: siehe Produktzeichnung
Pneumatischer Anschluss: G1/8
Werkstoff-Hinweis: RoHS konform
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei

Dokumente

Dokumentation 170851
Download
Dokumentation 170851
Download
Datenblatt 170851
Download
CAD-Daten 170851
Download

Hersteller-Artikelbeschreibung

Setzen Sie auf präzise Führung und hohe Moment- und Querkraftaufnahme - bei gleichzeitig robuster und kompakter Bauweise. Der Führungszylinder DFM eignet sich zum Klemmen, Heben oder Stoppen.

Weitere Informationen für 170851 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 1,64 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84123100
GTIN: 4052568013172
RoHS konform: Ja
Hersteller: Festo
