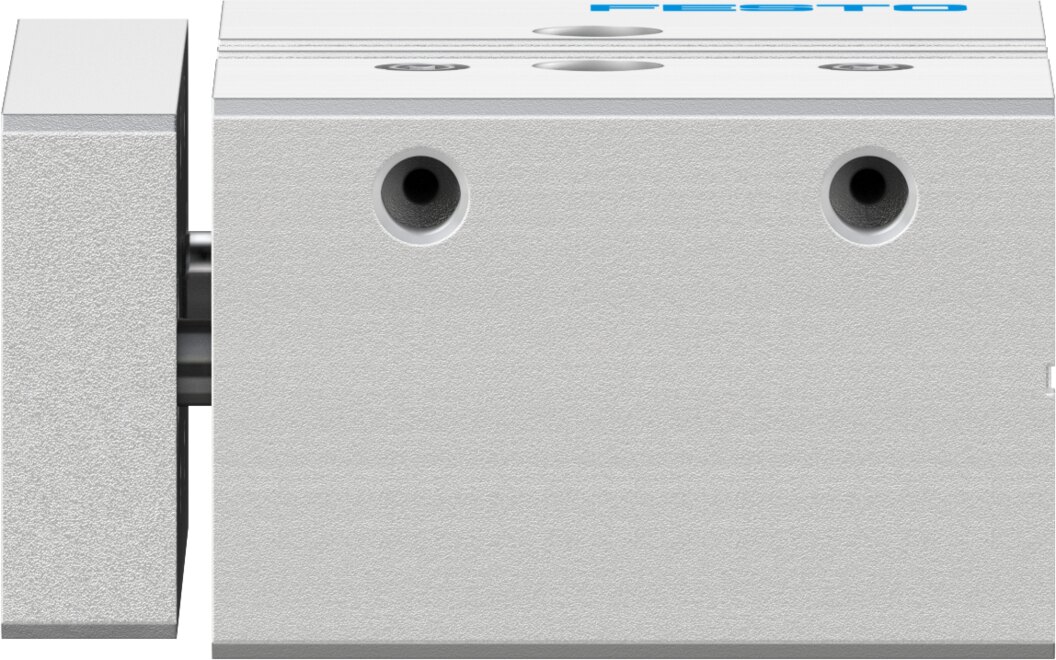

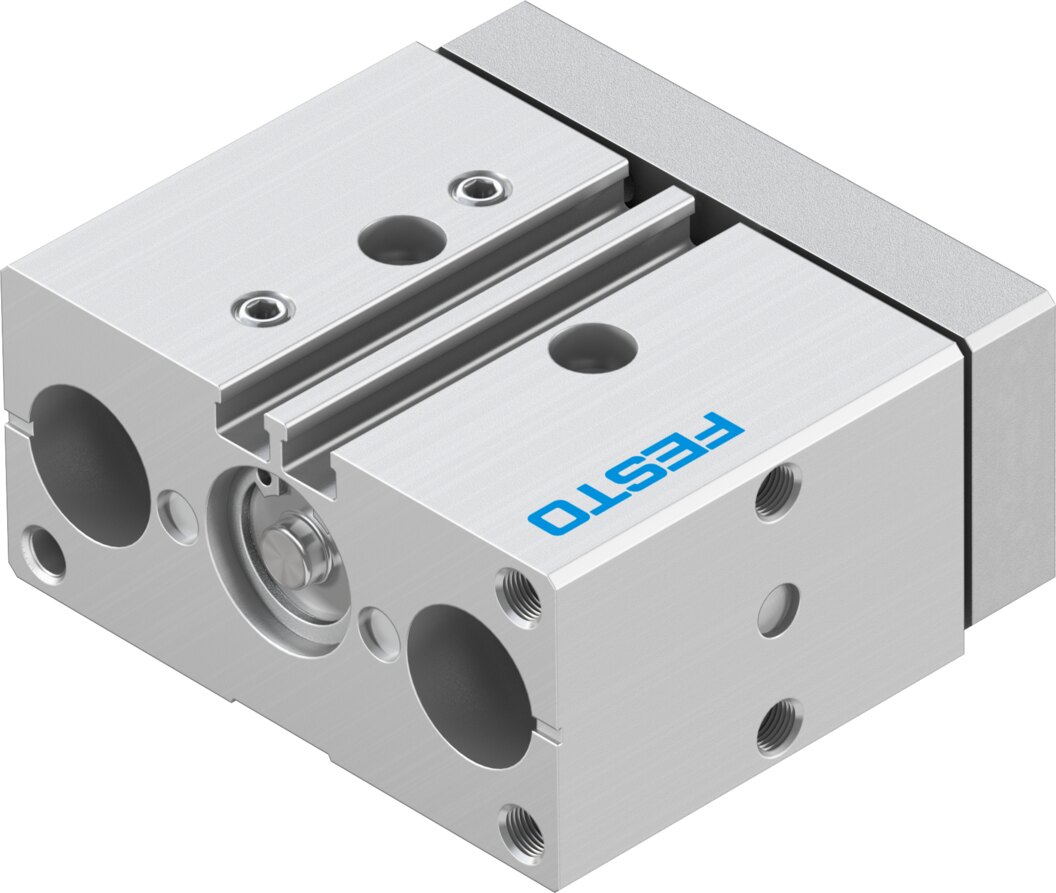

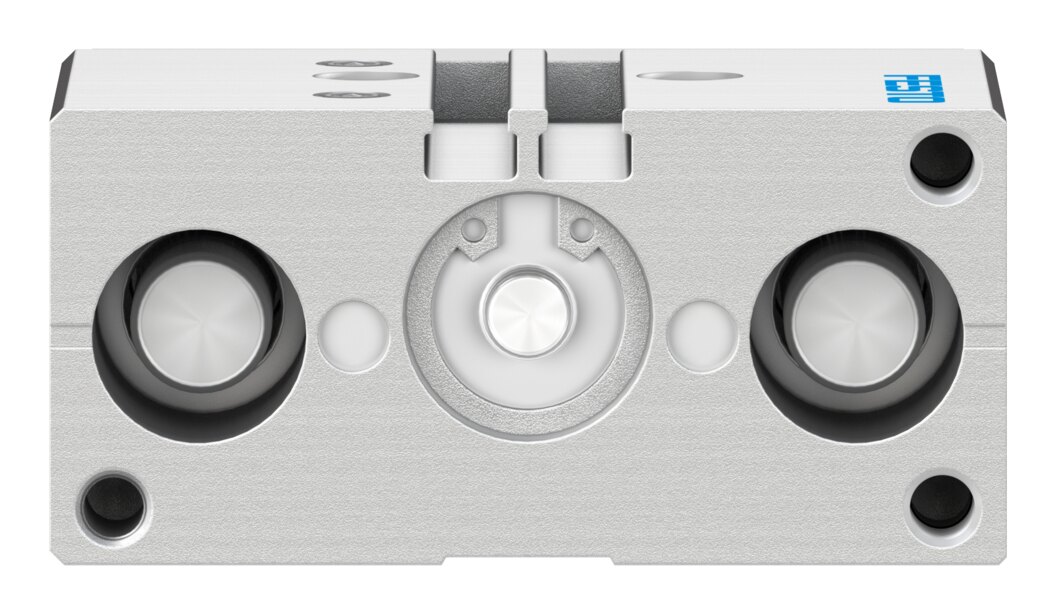

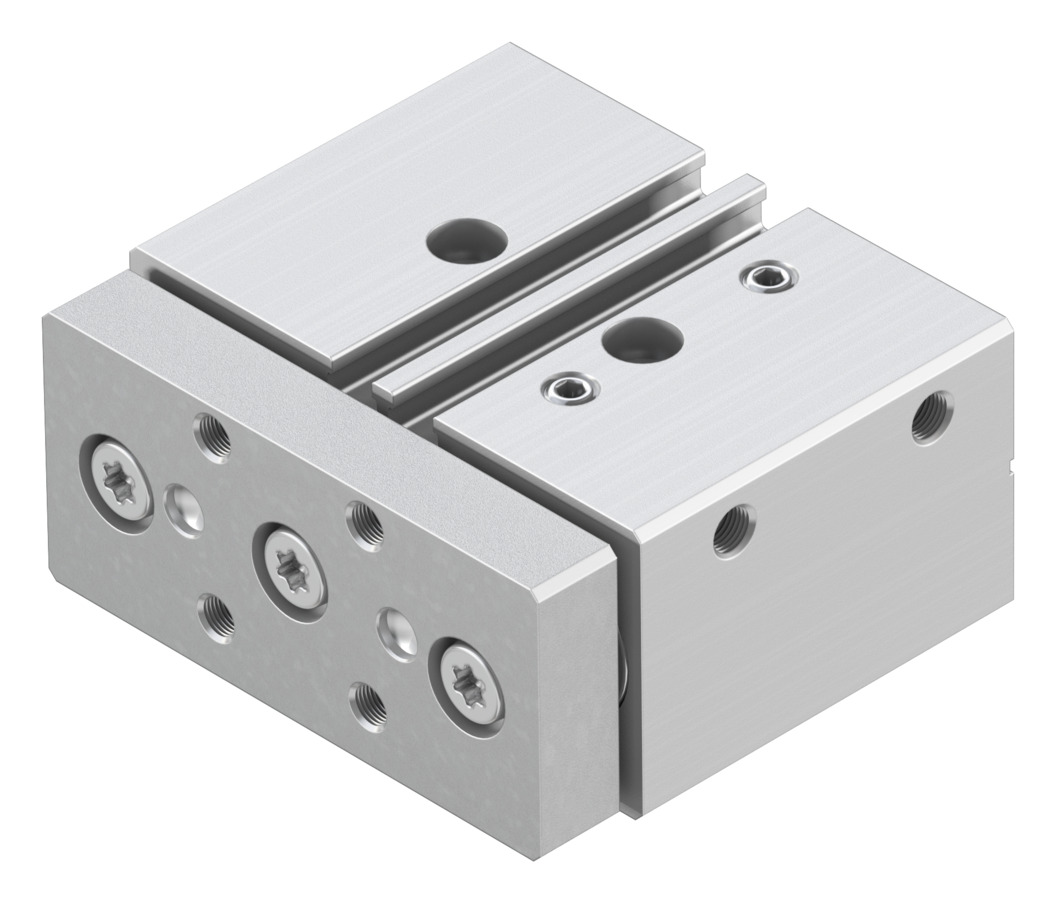

Festo 170907 Führungszylinder

Name: Festo Führungszylinder 170907 (DFM-16-10-P-A-KF)
Brand: Festo
SKU: 170907
Price: 277.69 EUR
Availability: InStock

277,69 €

exkl. MwSt.

330,45 € inkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Führungszylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:: 170907
Klicken zum Kopieren
Hersteller-Typenschlüssel:: DFM-16-10-P-A-KF
Klicken zum Kopieren

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für 170907 von Festo

Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 mm
Hub: 10 mm
Kolben-Ø: 16 mm
Betriebsart der Antriebseinheit: Joch
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Führung: Kugelumlaufführung
Konstruktiver Aufbau: Führung
Positionserkennung: für Näherungsschalter
Symbol: 00991737
Betriebsdruck: 0.2 MPa ... 1 MPa
Betriebsdruck: 2 bar ... 10 bar
Max. Geschwindigkeit: 0.8 m/s
Funktionsweise: doppeltwirkend
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Umgebungstemperatur: -5 °C ... 60 °C
Aufprallenergie in den Endlagen: 0.15 J
Max. Kraft Fy: 389 N
Max. Kraft Fy statisch: 415 N
Max. Kraft Fz: 389 N
Max. Kraft Fz statisch: 415 N
Max. Moment Mx: 8.95 Nm
Max. Moment Mx statisch: 9.55 Nm
Max. Moment My: 3.89 Nm
Max. Moment My statisch: 4.15 Nm
Max. Moment Mz: 3.89 Nm
Max. Moment Mz statisch: 4.15 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 2.19 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 45 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 121 N
Bewegte Masse: 212 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub: 13.4 mm
Alternativanschlüsse: siehe Produktzeichnung
Pneumatischer Anschluss: M5
Werkstoff-Hinweis: RoHS konform
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei

Dokumente

Dokumentation 170907
Download
Dokumentation 170907
Download
Datenblatt 170907
Download
CAD-Daten 170907
Download

Hersteller-Artikelbeschreibung

Setzen Sie auf präzise Führung und hohe Moment- und Querkraftaufnahme - bei gleichzeitig robuster und kompakter Bauweise. Der Führungszylinder DFM eignet sich zum Klemmen, Heben oder Stoppen.

Weitere Informationen für 170907 von Festo

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 426 g
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84123100
GTIN: 4052568140007
RoHS konform: Ja
Hersteller: Festo
