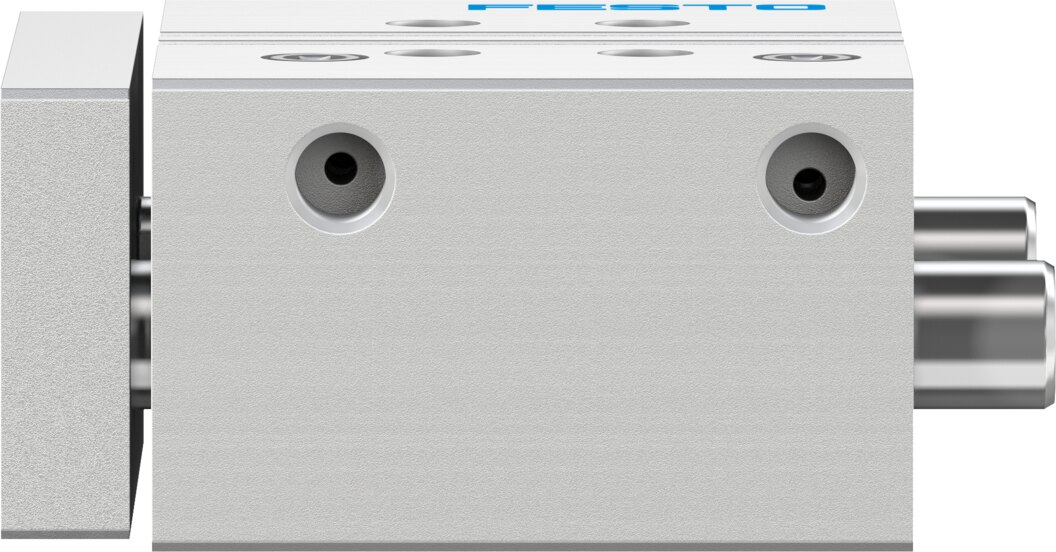

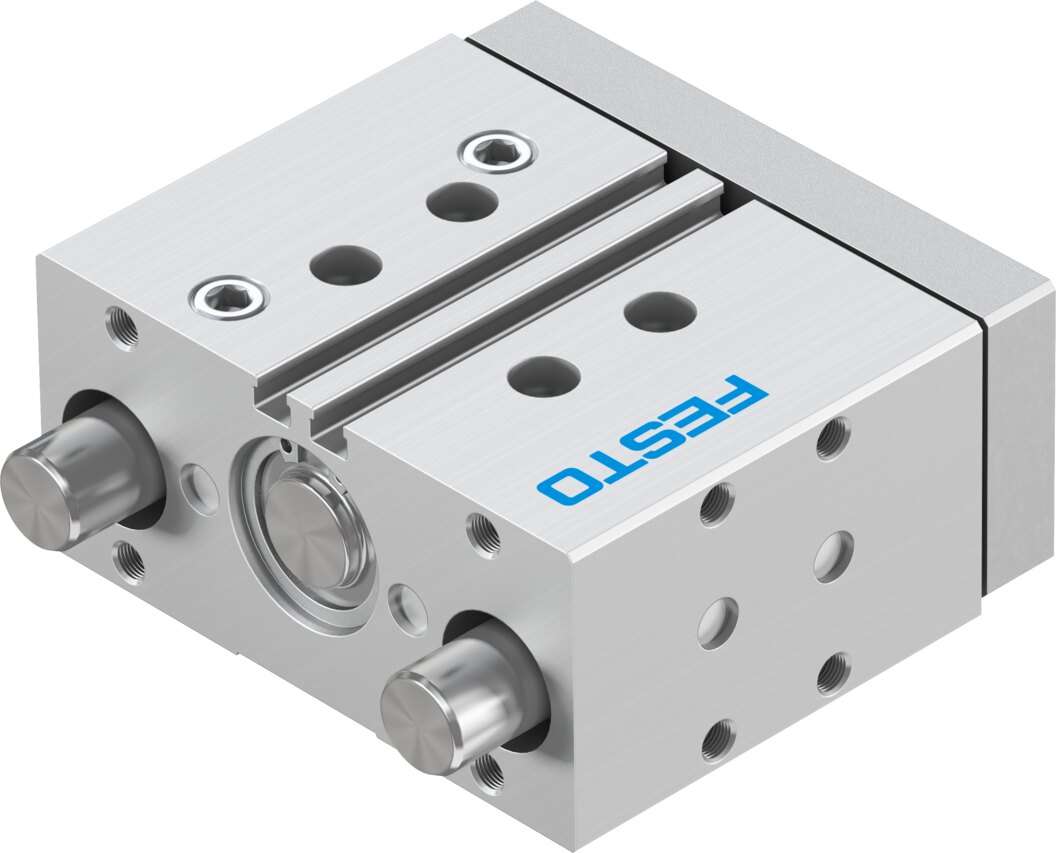

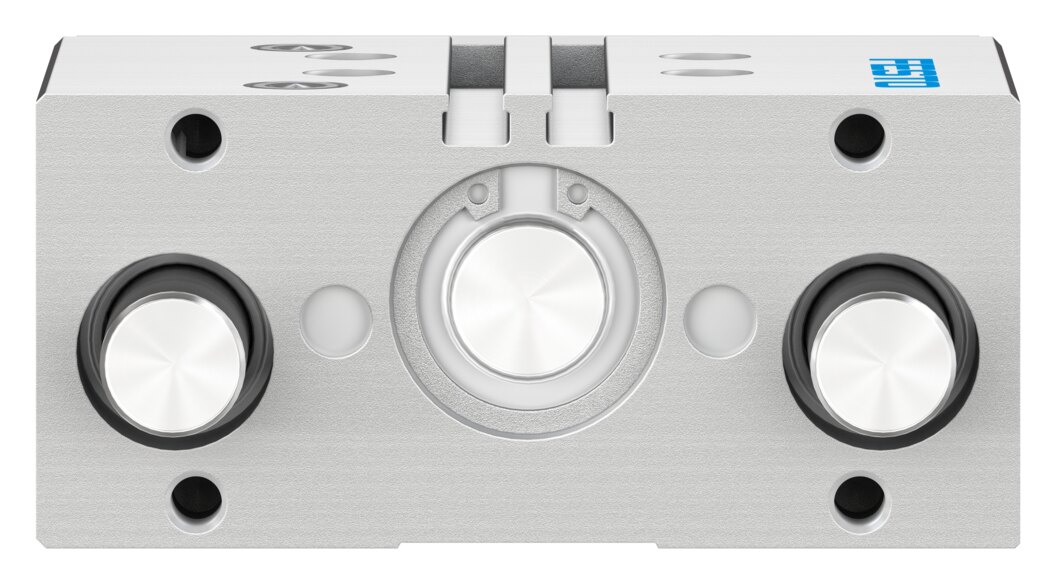

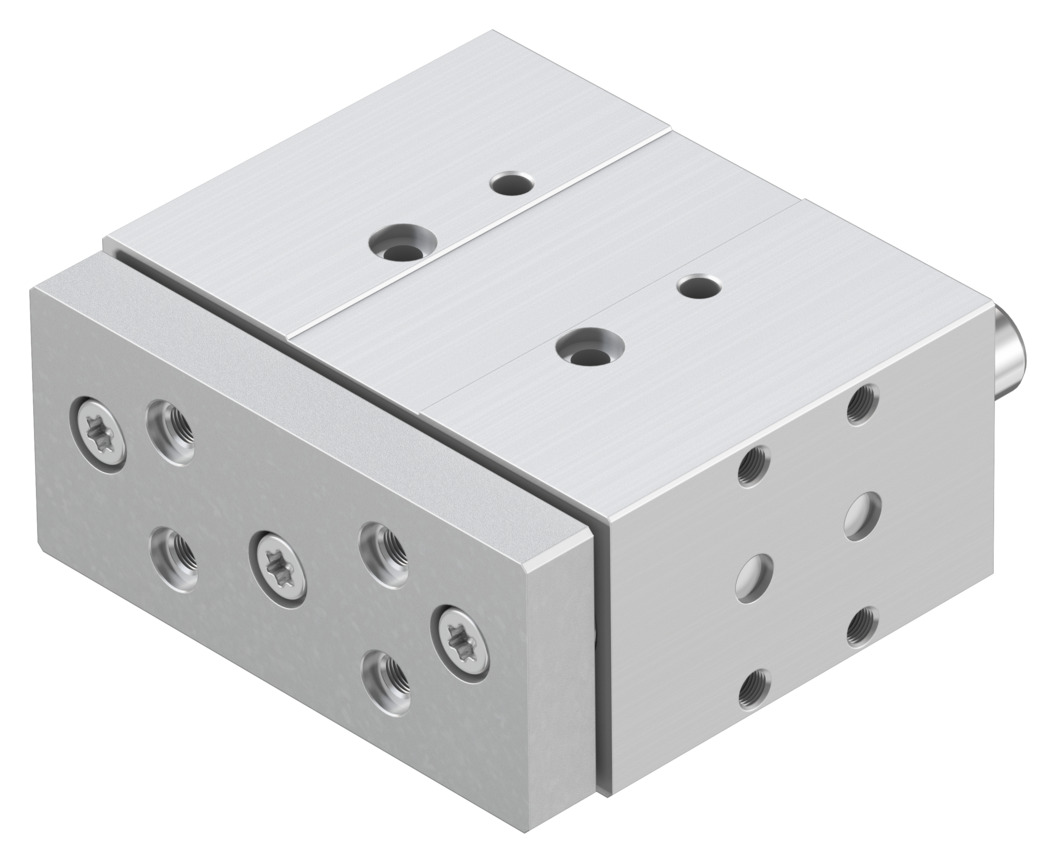

Festo 170923 Führungszylinder

Preis & Verfügbarkeit

351,23 €

exkl. MwSt.

|

417,96 € inkl. MwSt.

Verpackungseinheit:
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|

Herstellerinformationen

Hersteller-Artikelname:
Führungszylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:
170923
Klicken zum Kopieren
Hersteller-Typenschlüssel:
DFM-25-25-P-A-KF
Klicken zum Kopieren
Wir akzeptieren
Rechnung
Vorkasse
Visa
Mastercard
American Express
PayPal
Eps
Ideal
Przelewy24
Support Mitarbeiter

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00
sales@partbase.com(alle Sprachen)
+49 39203 863988(Deutsch & Englisch)

Bekannt aus

  • O+P Fluidtechnik
  • e-commerce magazin
  • Industrieanzeiger

Direkt bei uns kaufen oder über

  • Conrad Marketplace
  • SAP Ariba

Eigenschaften für 170923 von Festo

Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 mm
Hub
25 mm
Kolben-Ø
25 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.15 MPa ... 1 MPa
Betriebsdruck
1.5 bar ... 10 bar
Max. Geschwindigkeit
0.8 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-5 °C ... 60 °C
Aufprallenergie in den Endlagen
0.3 J
Max. Kraft Fy
863 N
Max. Kraft Fy statisch
1060 N
Max. Kraft Fz
863 N
Max. Kraft Fz statisch
1060 N
Max. Moment Mx
29.35 Nm
Max. Moment Mx statisch
36.04 Nm
Max. Moment My
12.52 Nm
Max. Moment My statisch
15.37 Nm
Max. Moment Mz
12.52 Nm
Max. Moment Mz statisch
15.37 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
5.77 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
105 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
247 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
295 N
Bewegte Masse
611 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub
26.4 mm
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Dokumente

Hersteller-Artikelbeschreibung

Setzen Sie auf präzise Führung und hohe Moment- und Querkraftaufnahme - bei gleichzeitig robuster und kompakter Bauweise. Der Führungszylinder DFM eignet sich zum Klemmen, Heben oder Stoppen.

Weitere Informationen für 170923 von Festo

Artikel-Authentizität
Originalartikel
Artikelzustand
Neu
Einzelgewicht
1,22 kg
Maße (L x B x H)
nicht verfügbar
Ursprungsland**
Auf Anfrage
Zolltarifnummer
84123100
GTIN
4052568140113
RoHS konform
Ja
Hersteller
Festo
