Neu & Original
Festo Mini-SchlittenHersteller-Typenschlüssel:
Preis & Verfügbarkeit
578,81 €
exkl. MwSt.
|688,78 € inkl. MwSt.
Verfügbarkeit:
Versand:
Versandkostenfreiinnerhalb Deutschlands|
Versandkostenfreiinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für 8162071 von Festo
- Arbeitshub
- 75 mm
- Baugröße
- 25
- Hubreserve
- 0 mm
- Reversierspiel
- 150 µm
- Spindeldurchmesser
- 6 mm
- Spindelsteigung
- 2 mm/U
- Einbaulage
- beliebig
- Führung
- Kugelumlaufführung
- Konstruktiver Aufbau
- mit Kugelgewindetrieb
- Motorart
- SchrittmotorServomotor
- Referenzierung
- Festanschlag-Block positivFestanschlag-Block negativReferenzschalter
- Spindel-Typ
- Kugelgewindetrieb
- Symbol
- 00992069
- Positionserkennung
- für Näherungsschalter
- Max. Beschleunigung
- 5 m/s²
- Max. Drehzahl
- 4000 1/min
- Max. Geschwindigkeit
- 0.133 m/s
- Wiederholgenauigkeit
- ±0,015 mm
- Einschaltdauer
- 100%
- Korrosionsbeständigkeitsklasse KBK
- 0 - keine Korrosionsbeanspruchung
- LABS-Konformität
- VDMA24364-Zone III
- Eignung zur Produktion von Li-Ionen Batterien
- Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
- Reinraumtauglichkeit, gemessen nach ISO 14644-14
- Klasse 9 nach ISO 14644-1
- Schalldruckpegel
- 45 dB(A)
- Schutzart
- IP40
- Umgebungstemperatur
- 0 °C ... 50 °C
- Aufprallenergie in den Endlagen
- 0 J
- Hinweis zur Aufprallenergie in den Endlagen
- Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
- Dynamische Tragzahl Festlager
- 2810 N
- Dynamische Tragzahl Linearführung
- 1310 N
- Dynamische Tragzahl Kugelgewindetrieb
- 1900 N
- Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit
- 0.015 Nm
- Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit
- 0.005 Nm
- Max. Kraft Fy
- 669 N
- Max. Kraft Fz
- 669 N
- Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 1310 N
- Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 1310 N
- Max. Moment Mx
- 2 Nm
- Max. Moment My
- 2.1 Nm
- Max. Moment Mz
- 2.1 Nm
- Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 5 Nm
- My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 4 Nm
- Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)
- 4 Nm
- Max. Radialkraft am Antriebsschaft
- 30 N
- Max. Vorschubkraft Fx
- 20 N
- Richtwert Nutzlast, waagrecht
- 2 kg
- Richtwert Nutzlast, senkrecht
- 2 kg
- Statische Tragzahl Kugelgewindetrieb
- 2800 N
- Statische Tragzahl Linearführung
- 2440 N
- Massenträgheitsmoment JH pro Meter Hub
- 0.00529 kgcm²
- Massenträgheitsmoment JL pro kg Nutzlast
- 0.00101 kgcm²
- Massenträgheitsmoment JO
- 8.7E-4 kgcm²
- Vorschubkonstante
- 2 mm/U
- Statische Tragzahl Festlager
- 1340 N
- Referenzlebensdauer
- 5000 km
- Wartungsintervall
- Lebensdauerschmierung
- Bewegte Masse bei 0 mm Hub
- 83 g
- Zuschlag bewegte Masse pro 10 mm Hub
- 9 g
- Grundgewicht bei 0 mm Hub
- 176 g
- Gewichtszuschlag pro 10 mm Hub
- 19 g
- Befestigungsart
- mit Innengewindemit Zentrierhülsemit Zubehörmit Zylinderstift
- Schnittstellencode Aktuator
- V20
- Werkstoff-Hinweis
- RoHS konform
- Werkstoff Führung Schlitten
- Wälzlagerstahl
- Werkstoff Führungsschiene
- Wälzlagerstahl
- Werkstoff Gehäuse
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Jochplatte
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Kolbenstange
- hochlegierter Stahl rostfrei
- Werkstoff Schlitten
- Aluminium-Knetlegierung, eloxiert
- Werkstoff Spindelmutter
- Wälzlagerstahl
- Werkstoff Spindel
- Wälzlagerstahl
- Dokumente
- Dokumentation 8162071
- Datenblatt 8162071
- CAD-Daten 8162071

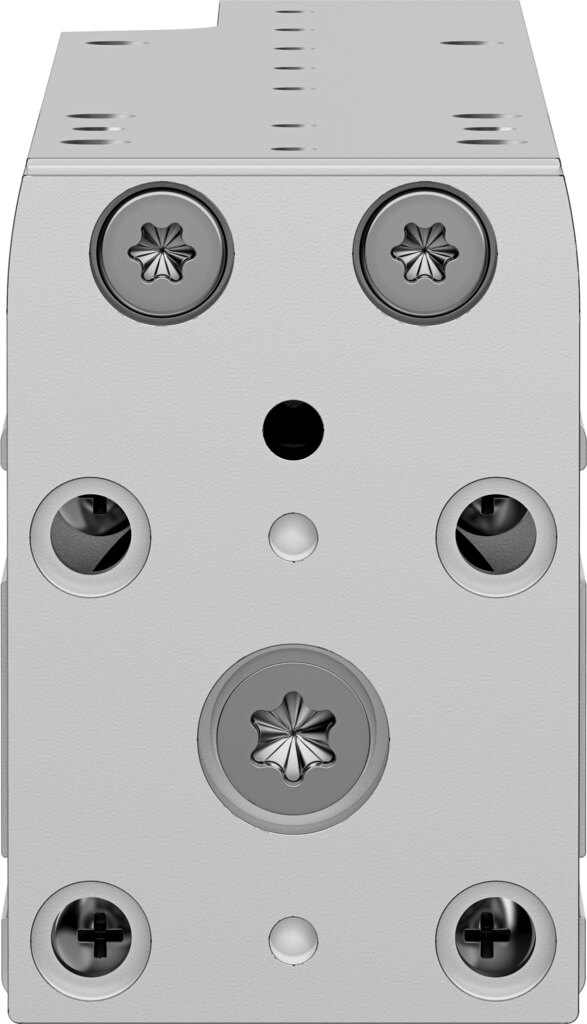

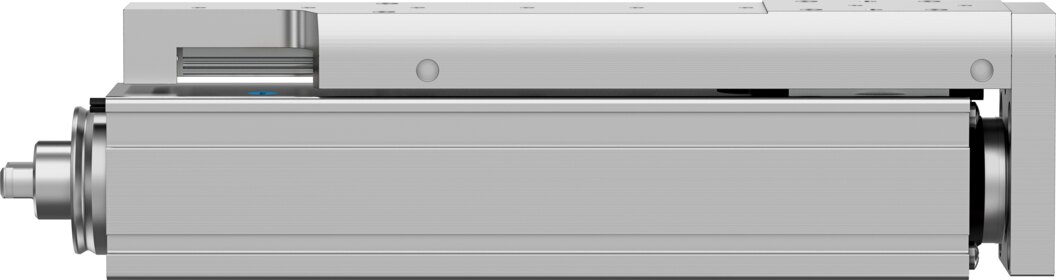

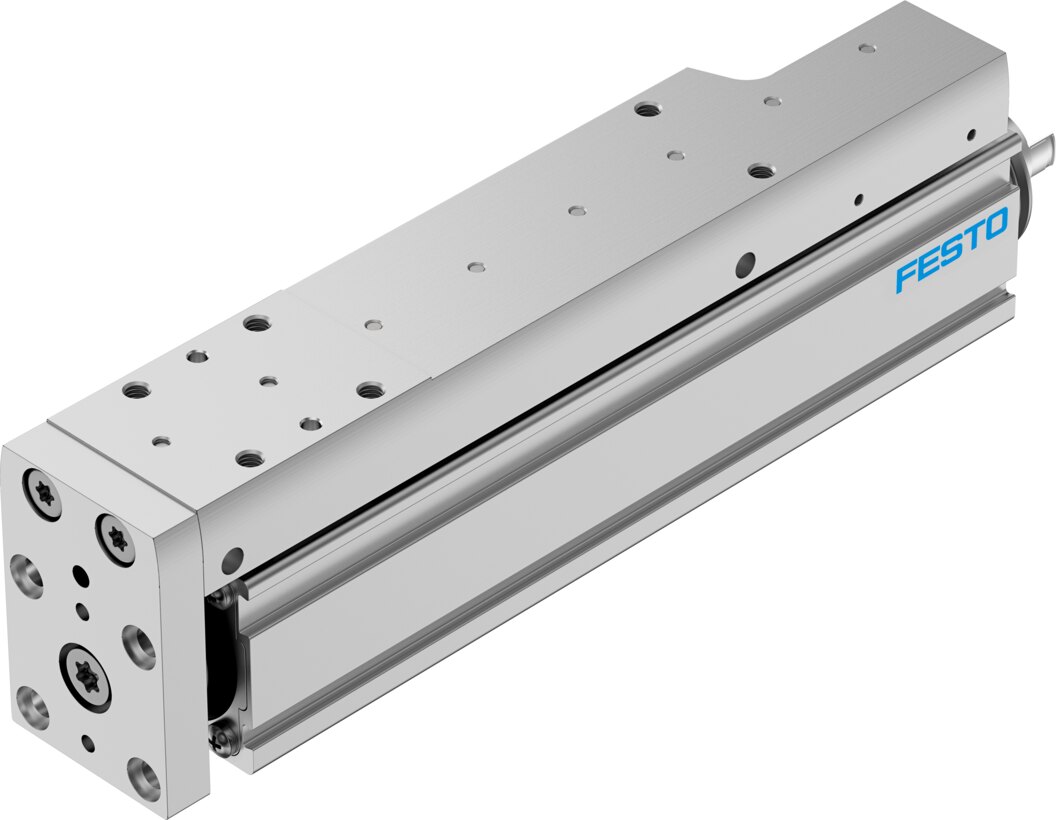

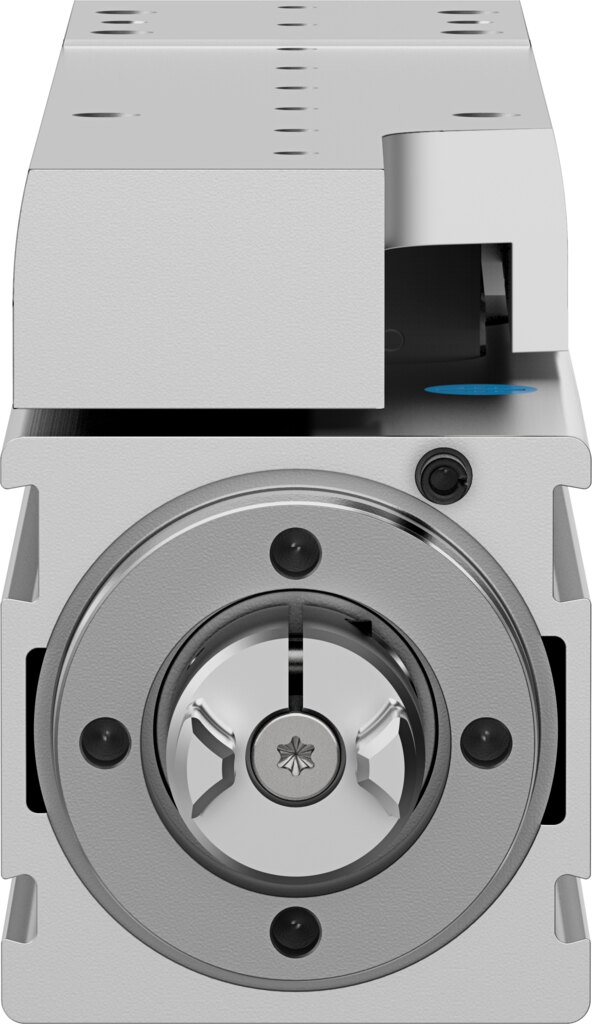

Hersteller-Artikelbeschreibung
Der bauraumoptimierte und kostengünstige Mini-Schlitten EGSC ist perfekt für präzises Positionieren als Einzelachse. Dank idealer Connectivity zur Achsfamilie ELGC macht sich der Mini-Schlitten auch bestens in 2D- oder 3D-Handlingsystemen.
Weitere Informationen für 8162071 von Festo
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 315 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84799070
- GTIN
- 4052568588120
- RoHS konform
- Ja
- Hersteller
- Festo
