Neu & Original

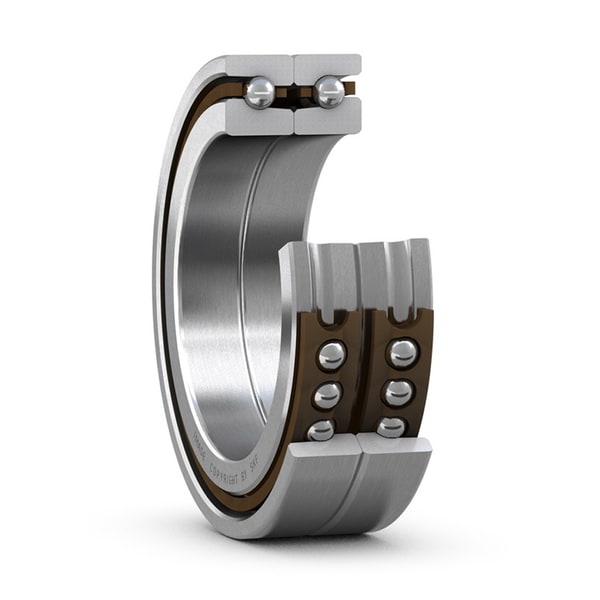

SKF BTM 100 ATN9/P4CDBA Super-precision, high-speed design double direction angular contact thrust ball bearing
Preis & Verfügbarkeit
560,82 €
exkl. MwSt.
|667,38 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Super-precision, high-speed design double direction angular contact thrust ball bearingKlicken zum Kopieren
- Hersteller-Artikelnummer:
- BTM 100 ATN9/P4CDBAKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Bekannt aus
Direkt bei uns kaufen oder über
Eigenschaften für BTM 100 ATN9/P4CDBA von SKF
- Bohrungsdurchmesser
- 100 mm
- Außendurchmesser
- 150 mm
- Höhe
- 45 mm
- Berührungswinkel
- 30 °
- Dynamische Tragzahl
- 41.5 kN
- Statische Tragzahl
- 102 kN
- Erreichbare Drehzahlen für Fettschmierung
- 6300 r/min
- Erreichbare Drehzahlen für Öl-Luft-Schmierung
- 7900 r/min
- Axiale Tragfähigkeit
- Zweiseitig wirkend
- Anzahl der Reihen
- 2
- Befestigungsfunktion, Lageraußenring
- Ohne
- Bauform
- Hochdrehzahlreihe BTM
- Art der Gehäusescheibe (zweireihige Axial-Schrägkugellager)
- Zweiteilig
- Käfig
- Nichtmetallisch
- Toleranzklasse
- P4C
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Dichtung
- Ohne
- Schmierstoff
- Kein(e/r)
- Nachschmierfunktion
- Ohne
- Indikativer CO2-Fußabdruck für Neuprodukt
- 9.5 kg CO<sub>2</sub>e
- eClass-Code
- 23-05-10-02
- UNSPSC-Code
- 31171531
- Bohrungsdurchmesser (d)
- 100 mm
- Außendurchmesser (D)
- 150 mm
- Bearing height (H)
- 45 mm
- Shaft washer shoulder diameter (high shoulder) (d<sub>1</sub>)
- 123 mm
- Housing washer shoulder diameter (low shoulder) (D<sub>1</sub>)
- 137.1 mm
- Wellenscheibe Kantenradius (r<sub>1,2</sub>)
- min. 1.5 mm
- Gehäusescheibe kleiner Kantenradius (r<sub>3,4</sub>)
- min. 1 mm
- Shaft abutment diameter (d<sub>a</sub>)
- min. 107 mm
- Housing abutment diameter (D<sub>a</sub>)
- max. 145 mm
- Rundungsradius (r<sub>a</sub>)
- max. 1.5 mm
- Rundungsradius (r<sub>b</sub>)
- max. 1 mm
- Lage der Öldüse (d<sub>n</sub>)
- 119.7 mm
- Dynamische Tragzahl
- 41500 N
- Statische Tragzahl
- 102000 N
- Ermüdungsgrenzbelastung
- 3800 N
- Erreichbare Drehzahlen für Fettschmierung
- 6300 r/min
- Erreichbare Drehzahlen für Öl-Luft-Schmierung
- 7900 r/min
- Berührungswinkel
- 30 °
- Kugeldurchmesser
- 10.319 mm
- Fettreferenzmenge, Satz
- 22 cm³
- Vorspannung
- 400 N
- Axiale Steifigkeit
- 315 N/µm
- Vorteil
- Accommodate axial loads in both directions
- Vorteil
- Maximum speed capability
- Vorteil
- 30° contact angle for higher speeds or 40° contact angle for higher degree of axial rigidty
- Vorteil
- Suitable for compact arrangements
- Kategorie
- Axial-Schrägkugellager der Reihe „Super-Precision Bearings“
- Struktur-Gruppe
- BEA_010
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt BTM 100 ATN9/P4CDBA
Hersteller-Artikelbeschreibung
These double direction angular contact thrust ball bearings consist of two non-separable single row angular contact ball bearings arranged back-to-back. They accommodate axial loads in both directions and offer maximum speed capability. Compared to bearings in the basic design, BTW series, they have a 25% lower bearing height.
Weitere Informationen für BTM 100 ATN9/P4CDBA von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 2,77 kg
- Maße (L x B x H)
- 100 mm x 150 mm x 45 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 7316576732805
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
