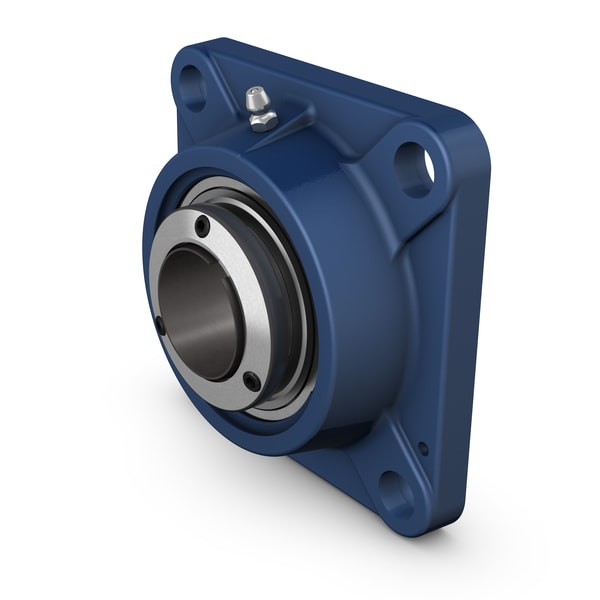

SKF FY 30 LF Kugellagereinheit mit quadratischem Flansch, mit SKF ConCentra Befestigung, Graugussgehäuse, ISO
Preis & Verfügbarkeit
exkl. MwSt.
|66,96 € inkl. MwSt.
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Mit Klick auf den Button bestellen Sie zahlungspflichtig. Lieferadresse und E-Mail werden aus Ihrem PayPal-Konto übernommen. AGB · Datenschutz
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Eigenschaften für FY 30 LF von SKF
- Durchmesser Befestigungsschrauben
- 10 mm
- Wellendurchmesser
- 30 mm
- Gesamtbreite der Gehäuse
- 32.5 mm
- Breite, gesamt
- 43.2 mm
- Mittenabstand zwischen Bolzenlöchern
- 82.5 mm
- Lagerbreite, gesamt
- 37.2 mm
- Dynamische Tragzahl
- 19.5 kN
- Statische Tragzahl
- 11.2 kN
- Grenzdrehzahl
- 6300 r/min
- Gehäuseart
- Geflanscht
- Flanschlagergehäusetyp
- Vierkant
- Anzahl der Schraubenlöcher für Befestigungselemente
- 4
- Lochart Befestigungsschraube
- Glatt
- Haltefunktion, Innenring
- SKF ConCentra
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung und Schleuderscheibe an beiden Seiten
- Art der Abdichtung
- Kontakt, Standard
- Abdichtung, Einheit
- Optionaler Enddeckel
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-08-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 30 mm
- Außendurchmesser Innenring (d<sub>1</sub>)
- ≈ 39.7 mm
- Außendurchmesser Sicherungsring (d<sub>2</sub>)
- 48 mm
- Breite des Gehäuses (A)
- 32.5 mm
- Flanschbreite (A<sub>1</sub>)
- 13 mm
- Tiefe der Zentriereindrehung (A<sub>3</sub>)
- 3.2 mm
- Überstand des Enddeckels (A<sub>5</sub>)
- 22.5 mm
- Breite des Innenrings (B)
- 28 mm
- Gesamtbreite des Lagers (B<sub>1</sub>)
- 37.2 mm
- Oberer Außendurchmesser (D<sub>b1</sub>)
- 76 mm
- Unterer Außendurchmesser (D<sub>b2</sub>)
- 84 mm
- Durchmesser Zentriervertiefung im Gehäuse (D<sub>c</sub>)
- 93.7 mm
- Mittenabstand zwischen Bolzenlöchern (J)
- 82.5 mm
- Gesamtlänge (L)
- 108 mm
- Durchmesser Fußschraubenloch (N)
- 11.5 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 23.2 mm
- Gesamtbreite (T)
- 43.2 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 21 mm
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.5 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 7 mm
- Abstand der Spannstifte (J<sub>6</sub>)
- 96 mm
- Axialer Offset der Spannstifte (J<sub>7</sub>)
- 24.5 mm
- Empfohlener Durchmesser für Spannstifte (N<sub>4</sub>)
- 4 mm
- Dynamische Tragzahl
- 19.5 kN
- Statische Tragzahl
- 11.2 kN
- Ermüdungsgrenzbelastung
- 0.475 kN
- Grenzdrehzahl
- 6300 r/min
- Sechskantschlüsselgröße für Befestigungsschraube
- 2.54 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 4.2 N·m
- Empfohlener Durchmesser für Befestigungsschrauben, mm
- 10 mm
- Empfohlener Durchmesser für Befestigungsschrauben, Zoll
- 0.375 in
- Vorteil
- Beständig gegen starke Verunreinigungen
- Vorteil
- Ausgelegt für hohe Temperaturen und Drehzahlen
- Vorteil
- Aufnahme relativ hoher Belastungen
- Vorteil
- Kostengünstig
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYF_001HC_HH_HY
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt FY 30 LF
Hersteller-Artikelbeschreibung
Diese Kugellagereinheiten mit Vierkantflansch erfüllen die japanischen Industrienormen (ISO). Sie bestehen aus einem Spannringlager, mit breitem Innenring und einer SKF ConCentra Befestigung und sind besonders gut geeignet für Anwendungen mit relativ hohen Drehzahlen und mittleren Belastungen, in denen Schwingungen auftreten und niedrige Geräuschpegel sowie ein möglichst wartungsarmer Betrieb gefordert werden. Das Lager ist in einem Graugussgehäuse montiert, das mit einer Maschinenwand oder einem Rahmen verschraubt werden kann. Kugellagereinheiten nehmen mittlere Schiefstellungen der Konstruktion auf, lassen in der Regel aber keine axiale Verschiebung zu.
Weitere Informationen für FY 30 LF von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,09 kg
- Maße (L x B x H)
- 30 mm x 108 mm x 51 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316574722396
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
