Neu & Original

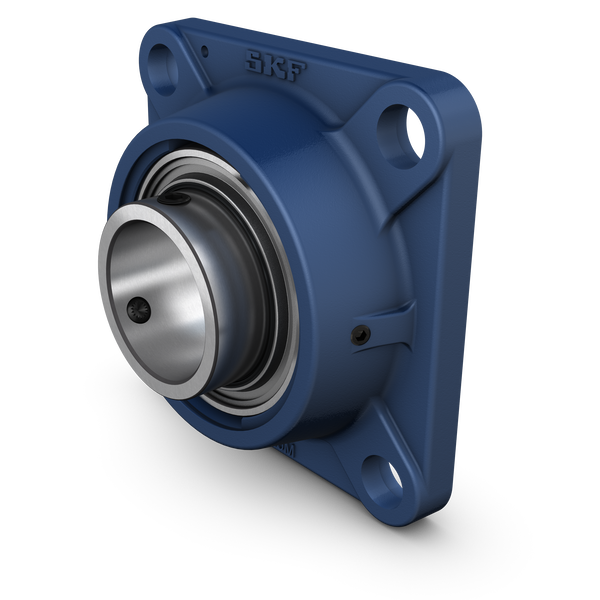

SKF FY 50 TDW Square flanged ball bearing unit with set screw locking, cast iron housing, ISO
Preis & Verfügbarkeit
88,88 €
inkl. MwSt.
|74,69 € exkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Square flanged ball bearing unit with set screw locking, cast iron housing, ISOKlicken zum Kopieren
- Hersteller-Artikelnummer:
- FY 50 TDWKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für FY 50 TDW von SKF
- Durchmesser Befestigungsschrauben
- 16 mm
- Wellendurchmesser
- 50 mm
- Gesamtbreite der Gehäuse
- 43 mm
- Breite, gesamt
- 60.6 mm
- Mittenabstand zwischen Bolzenlöchern
- 111 mm
- Lagerbreite, gesamt
- 51.6 mm
- Dynamische Tragzahl
- 35.1 kN
- Statische Tragzahl
- 23.2 kN
- Grenzdrehzahl
- 800 r/min
- Hinweis
- Grenzdrehzahl bei Wellentoleranz h6
- Gehäuseart
- Geflanscht
- Flanschlagergehäusetyp
- Vierkant
- Anzahl der Schraubenlöcher für Befestigungselemente
- 4
- Lochart Befestigungsschraube
- Glatt
- Haltefunktion, Innenring
- Stellschrauben
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung an beiden Seiten
- Art der Abdichtung
- Kontakt, fünflippig
- Abdichtung, Einheit
- Optionaler Enddeckel
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Ohne
- eClass-Code
- 23-05-16-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 50 mm
- Außendurchmesser Innenring (d<sub>1</sub>)
- ≈ 62.51 mm
- Breite des Gehäuses (A)
- 43 mm
- Flanschbreite (A<sub>1</sub>)
- 15 mm
- Tiefe der Zentriereindrehung (A<sub>3</sub>)
- 3.2 mm
- Überstand des Enddeckels (A<sub>5</sub>)
- 33 mm
- Breite des Innenrings (B)
- 51.6 mm
- Gesamtbreite des Lagers (B<sub>1</sub>)
- 51.6 mm
- Abstand von Stirnseite Sicherung bis Gewindemitte (B<sub>4</sub>)
- 9 mm
- Oberer Außendurchmesser (D<sub>b1</sub>)
- 107 mm
- Unterer Außendurchmesser (D<sub>b2</sub>)
- 118 mm
- Durchmesser Zentriervertiefung im Gehäuse (D<sub>c</sub>)
- 125.4 mm
- Mittenabstand zwischen Bolzenlöchern (J)
- 111 mm
- Gesamtlänge (L)
- 143 mm
- Durchmesser Fußschraubenloch (N)
- 18 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 32.6 mm
- Gesamtbreite (T)
- 60.6 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 28.5 mm
- Abstand der Spannstifte (J<sub>6</sub>)
- 129 mm
- Axialer Offset der Spannstifte (J<sub>7</sub>)
- 35.5 mm
- Empfohlener Durchmesser für Spannstifte (N<sub>4</sub>)
- 4 mm
- Dynamische Tragzahl
- 35.1 kN
- Statische Tragzahl
- 23.2 kN
- Ermüdungsgrenzbelastung
- 0.98 kN
- Grenzdrehzahl
- 800 r/min
- Sechskantschlüsselgröße für Befestigungsschraube
- 5 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 16.5 N·m
- Empfohlener Durchmesser für Befestigungsschrauben, mm
- 16 mm
- Empfohlener Durchmesser für Befestigungsschrauben, Zoll
- 0.625 in
- Vorteil
- Beständig gegen starke Verunreinigungen
- Vorteil
- Ausgelegt für hohe Temperaturen und Drehzahlen
- Vorteil
- Aufnahme relativ hoher Belastungen
- Vorteil
- Kostengünstig
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYF_001HC_HH_HY
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt FY 50 TDW
Hersteller-Artikelbeschreibung
Diese Kugellagereinheiten mit Vierkantflansch erfüllen die japanischen Industrienormen (ISO). Sie bestehen aus einem Spannlager mit breitem Innenring und Gewindestiftbefestigung und sind für Anwendungen mit konstanter oder wechselnder Drehrichtung geeignet. Das Lager ist in einem Graugussgehäuse montiert, das mit einer Maschinenwand oder einem Rahmen verschraubt werden kann. Kugellagereinheiten nehmen mittlere Schiefstellungen der Konstruktion auf, lassen in der Regel aber keine axiale Verschiebung zu.
Weitere Informationen für FY 50 TDW von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 2,35 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316575047238
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
