Neu & Original

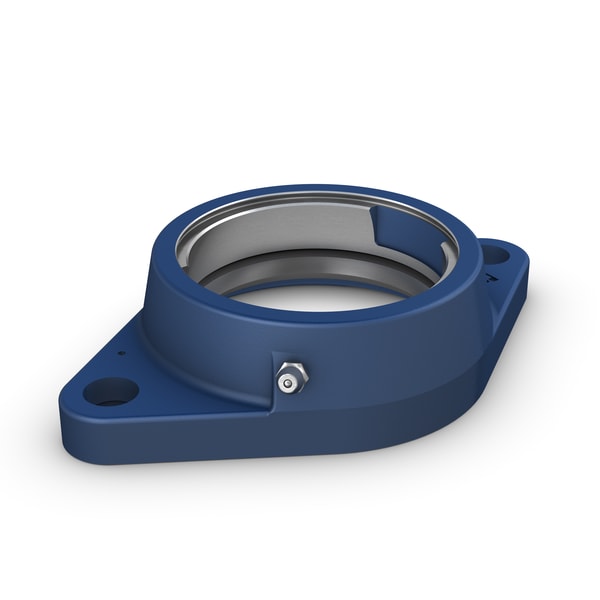

SKF FYTJ 508 Gehäuse mit Ovalflansch, für Spannlager, Gusseisen, JIS
Preis & Verfügbarkeit
24,34 €
inkl. MwSt.
|20,45 € exkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Gehäuse mit Ovalflansch, für Spannlager, Gusseisen, JISKlicken zum Kopieren
- Hersteller-Artikelnummer:
- FYTJ 508Klicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für FYTJ 508 von SKF
- Kugeliger Sitzdurchmesser
- 80 mm
- Gesamtbreite der Gehäuse
- 36 mm
- Mittenabstand zwischen Bolzenlöchern
- 144 mm
- Gehäuseart
- Geflanscht
- Flanschlagergehäusetyp
- Oval
- Anzahl der Schraubenlöcher für Befestigungselemente
- 2
- Lochart Befestigungsschraube
- Glatt
- Werkstoff, Gehäuse
- Grauguss
- Beschichtung
- Ohne
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-16-02
- UNSPSC-Code
- 31171536
- Durchmesser des kugeligen Sitzes (D<sub>a</sub>)
- 80 mm
- Oberer Außendurchmesser (D<sub>b1</sub>)
- 97 mm
- Unterer Außendurchmesser (D<sub>b2</sub>)
- 100 mm
- Zentrierdurchmesser (D<sub>c</sub>)
- 88.9 mm
- Gesamtbreite (A)
- 36 mm
- Flanschbreite (A<sub>1</sub>)
- 16 mm
- Axiale Position des kugeligen Sitzes (von Aufspannfläche) (A<sub>2</sub>)
- 21 mm
- Tiefe der Zentriereindrehung (A<sub>3</sub>)
- 3.2 mm
- Gesamthöhe (H)
- 175 mm
- Mittenabstand zwischen Bolzenlöchern (J)
- 144 mm
- Gesamtlänge (L)
- 100 mm
- Durchmesser Fußschraubenloch (N)
- 16 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 21.5 mm
- Winkelposition des Gehäusegewindes (R<sub>α</sub>)
- 45 °
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.5 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 7 mm
- Abstand der Spannstifte (J<sub>6</sub>)
- 116 mm
- Axialer Offset der Spannstifte (J<sub>7</sub>)
- 16 mm
- Empfohlener Durchmesser für Spannstifte (N<sub>4</sub>)
- 2 mm
- Empfohlener Durchmesser für Befestigungsschrauben, mm
- 14 mm
- Empfohlener Durchmesser für Befestigungsschrauben, Zoll
- 0.5625 in
- Vorteil
- Aufnahme relativ hoher Belastungen
- Kategorie
- Gehäuse für Spannlager
- Struktur-Gruppe
- AFC_011-012_AFV_011_AFP_011
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt FYTJ 508
Hersteller-Artikelbeschreibung
Diese für Spannringlager vorgesehenen Gehäuse mit Ovalflansch erfüllen die japanischen Industrienormen (JIS). Sie bestehen aus Grauguss und können mit zwei Schrauben an einer Maschinenwand oder einem Rahmen montiert werden. Sie wurden für Lagerungen entwickelt, die über längere Zeiträume zuverlässig in schwierigen Umgebungen betrieben werden müssen.
Weitere Informationen für FYTJ 508 von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 990 g
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84839020
- GTIN
- 7316570864571
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
