Neu & Original

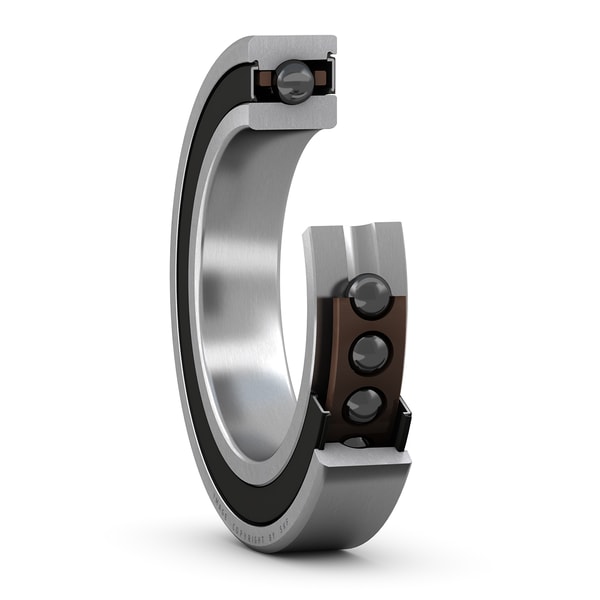

SKF S7009 CEGA/HCP4A Super-Precision, Hochdrehzahlbauform E, universell kombinierbares einreihiges Schrägkugellager mit Dichtungen
Preis & Verfügbarkeit
455,18 €
exkl. MwSt.
|541,66 € inkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Super-Precision, Hochdrehzahlbauform E, universell kombinierbares einreihiges Schrägkugellager mit DichtungenKlicken zum Kopieren
- Hersteller-Artikelnummer:
- S7009 CEGA/HCP4AKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für S7009 CEGA/HCP4A von SKF
- Bohrungsdurchmesser
- 45 mm
- Außendurchmesser
- 75 mm
- Breite
- 16 mm
- Berührungswinkel
- 15 °
- Dynamische Tragzahl
- 13 kN
- Statische Tragzahl
- 8.5 kN
- Hinweis
- Erreichbare Drehzahlen bitte bei SKF anfragen
- Kontakttyp
- Normaler Kontakt (Zwei-Punktkontakt)
- Anzahl der Reihen
- 1
- Ringtyp
- Ungeteilte Innen- und Außenringe
- Bauform
- Hochdrehzahlreihe E
- Universell zusammenpassbares Lager
- Ja, O-Anordnung (<>), X-Anordnung (><) oder Tandem (>>)
- Passungsanordnung
- Kein(e)
- Passungsbedingung (axiale Lagerluft/Vorspannung)
- Messlast, Klasse A
- Toleranzklasse
- P4A
- Werkstoff, Lager
- Hybrid
- Beschichtung
- Ohne
- Dichtung
- Dichtung an beiden Seiten
- Art der Abdichtung
- Berührungsfrei
- Schmierstoff
- Fett
- Indikativer CO2-Fußabdruck für Neuprodukt
- 0.79 kg CO<sub>2</sub>e
- eClass-Code
- 23-05-08-03
- UNSPSC-Code
- 31171531
- Bohrungsdurchmesser (d)
- 45 mm
- Außendurchmesser (D)
- 75 mm
- Breite (B)
- 16 mm
- Schulterdurchmesser des Innenrings (große Stirnseite) (d<sub>1</sub>)
- 55.7 mm
- Schulterdurchmesser des Innenrings (kleine Stirnseite) (d<sub>2</sub>)
- 53.6 mm
- Eindrehungsdurchmesser des Außenrings (große Stirnseite) (D<sub>2</sub>)
- 66.85 mm
- Kantenabstand (r<sub>1,2</sub>)
- min. 1 mm
- Kantenabstand (r<sub>3,4</sub>)
- min. 0.6 mm
- Abstand von Stirnseite zu Druckpunkt (a)
- 16.1 mm
- Durchmesser der Wellenanlauffläche (d<sub>a</sub>)
- min. 49.6 mm
- Durchmesser der Wellenanlauffläche (d<sub>a</sub>)
- max. 55.1 mm
- Durchmesser der Wellenanlauffläche (d<sub>b</sub>)
- min. 49.6 mm
- Durchmesser der Wellenanlauffläche (d<sub>b</sub>)
- max. 53 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>a</sub>)
- max. 70.4 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>b</sub>)
- max. 70.8 mm
- Radius der Rundung (r<sub>a</sub>)
- max. 1 mm
- Radius der Rundung (r<sub>b</sub>)
- max. 0.6 mm
- Dynamische Tragzahl
- 13 kN
- Statische Tragzahl
- 8.5 kN
- Ermüdungsgrenzbelastung
- 0.265 kN
- Berührungswinkel
- 15 °
- Kugeldurchmesser
- 7.144 mm
- Preload when unmounted
- 70 N
- Axiale Steifigkeit
- 42 N/µm
- Korrekturfaktor abhängig von Lagerreihe und Größe
- 1.1
- Korrekturfaktor abhängig vom Berührungswinkel
- 1
- Korrekturfaktor, Vorspannklasse A
- 1
- Korrekturfaktoren für Hybridlager
- 1
- Calculation factor for equivalent loads
- 8.2
- Axiallastfaktor (O-Anordnung, X-Anordnung)
- 0.92
- Radiallastfaktor (O-Anordnung, X-Anordnung)
- 1
- Radiallastfaktor (O-Anordnung, X-Anordnung)
- 0.72
- Radiallastfaktor (O-Anordnung, X-Anordnung)
- 1
- Vorteil
- Sehr hohe Laufgenauigkeit
- Vorteil
- Aufnahme sehr hoher Drehzahlen
- Vorteil
- Geeignet für den satzweisen Einbau
- Vorteil
- Berührungsfreie Dichtungen
- Vorteil
- Integrierte Dichtung verlängert die Lagerlebensdauer
- Kategorie
- Schrägkugellager der Reihe „Super-Precision Bearings“
- Struktur-Gruppe
- BA1_010
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt S7009 CEGA/HCP4A
Hersteller-Artikelbeschreibung
Diese einreihigen Schrägkugellager der Reihe „Super-Precision“ für hohe Drehzahlen, mit berührungsfreien Dichtungen, nehmen gleichzeitig wirkende Radial-Axial-Kombibelastungen mit einseitig wirkendem Axialbelastungsanteil auf. Sie sind für hohe Drehzahlen ausgelegt. Die Lager haben geringfügig höhere Nenndrehzahlen und können höhere Belastungen aufnehmen als SKF Hochgeschwindigkeitslager der Bauform B. Sie sind universell kombinierbar und können zusammen in Anordnungen für eine effektive Lastverteilung ohne Passscheiben oder ähnliche Vorrichtungen verwendet werden.
Weitere Informationen für S7009 CEGA/HCP4A von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 238 g
- Maße (L x B x H)
- 45 mm x 75 mm x 16 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 7316575989408
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
