Neu & Original

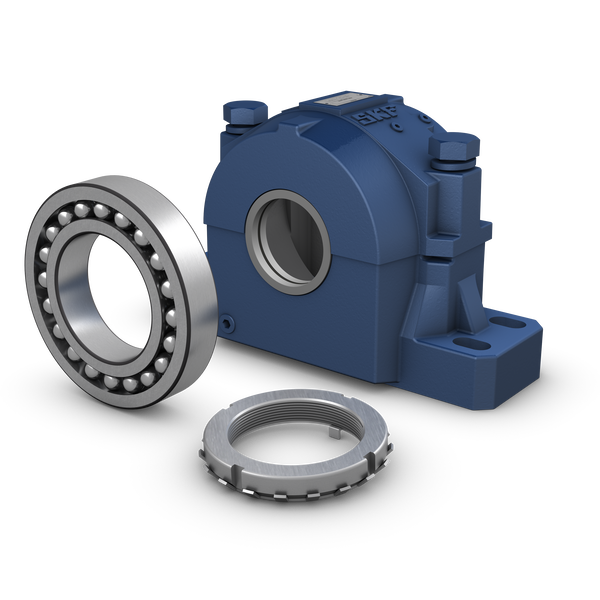

SKF Stehlagergehäuse mit Lager
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Speditionsversand, Kosten im Warenkorb|
Speditionsversand, Kosten im Warenkorb|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für SAF 1322 von SKF
- Breite, gesamt
- 206.375 mm
- Mittenhöhe (Stehlager)
- 152.4 mm
- Mittenabstand zwischen Bolzenlöchern
- 388.938 mm
- Mittenabstand zwischen Schraubenlöchern (axial)
- 82.55 mm
- Bohrungsdurchmesser (Lager)
- 110 mm
- Dynamische Tragzahl
- 163 kN
- Statische Tragzahl
- 72 kN
- Grenzdrehzahl
- 3600 r/min
- Gehäuseart
- Stehlagereinheit
- Gehäusekonfiguration
- Zweiteilig
- Einbauanordnung
- Durchgehende Welle/Wellenende
- Anzahl der Schraubenlöcher für Befestigungselemente
- 4
- Lochart Befestigungsschraube
- Guss
- Dichtungstyp für Lagergehäuse
- Labyrinth
- Wälzlagertyp
- Pendelkugellager
- Lageranordnung
- Mit zylindrischer Bohrung
- Festring
- Mit
- Enddeckel
- Optional
- Werkstoff, Gehäuse
- Grauguss
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- Einheitensystem
- Zoll
- eClass-Code
- 23-05-16-01
- UNSPSC-Code
- 31171511
- Wellendurchmesser (d<sub>a</sub>)
- 110 mm
- Wellendurchmesser (d<sub>b</sub>)
- 123.825 mm
- Wellendurchmesser (d<sub>c</sub>)
- 106.375 mm
- Durchmesser des Lagersitzes (D<sub>a</sub>)
- 240 mm
- Breite des Lagersitzes (C<sub>a</sub>)
- 89.789 mm
- Gehäusefußbreite (A<sub>1</sub>)
- 133.35 mm
- Breite (A<sub>2</sub>)
- 206.375 mm
- Höhe (H)
- 287.338 mm
- Wellenmittenhöhe (H<sub>1</sub>)
- 152.4 mm
- Fußhöhe (H<sub>2</sub>)
- 60.325 mm
- Abstand zwischen Befestigungsschrauben (J)
- min. 406.4 mm
- Abstand zwischen Befestigungsschrauben (J)
- max. 371.475 mm
- Abstand zwischen Befestigungsschrauben, axial (J<sub>1</sub>)
- 82.55 mm
- Länge (L)
- 466.725 mm
- Breite der Fußschraubenlöcher (N<sub>1</sub>)
- 25.4 mm
- Versatz des Festlagers (S)
- 4.763 mm
- Abstand der Ablassschraube von der Mitte (R<sub>1</sub>)
- 79.375 mm
- Höhe der Ablassschraubenposition (R<sub>2</sub>)
- 36.513 mm
- Dynamische Tragzahl
- 163 kN
- Statische Tragzahl
- 72 kN
- Ermüdungsgrenzbelastung
- 2.75 kN
- Referenzdrehzahl
- 5300 r/min
- Grenzdrehzahl
- 3600 r/min
- Grenzwert
- 0.22
- Berechnungsfaktor
- 2.9
- Berechnungsfaktor
- 4.5
- Berechnungsfaktor
- 2.8
- Grenzbelastung bei 60° Lastwinkel (P<sub>60</sub>)
- 189 kN
- Grenzbelastung bei 90° Lastwinkel (P<sub>90</sub>)
- 113 kN
- Grenzbelastung bei 120° Lastwinkel (P<sub>120</sub>)
- 73.8 kN
- Grenzbelastung bei 150° Lastwinkel (P<sub>150</sub>)
- 68.1 kN
- Grenzbelastung bei 180° Lastwinkel (P<sub>180</sub>)
- 84.5 kN
- Grenzbelastung, axial (P<sub>a</sub>)
- 54.9 kN
- Empfohlenes Anzugsmoment für Verbindungsschrauben
- 1220 N·m
- Empfohlener Durchmesser der Befestigungsschrauben
- 22.225 mm
- Schmierfett-Erstbefüllung, 20 %
- 671 g
- Erstbefettungsmenge, 40 %
- 1116 g
- Ölstand
- 61.119 mm
- Vorteil
- Robuste Ausführung für schwierige Betriebsbedingungen
- Vorteil
- Anpassbare Konfigurationen
- Vorteil
- Geeignet für Fest- und Loslager
- Vorteil
- Kostengünstige Lagerlösung
- Kategorie
- Gehäuseeinheiten
- Struktur-Gruppe
- APC_020
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SAF 1322
Hersteller-Artikelbeschreibung
Geteilte SAF und SAW Stehlager sind zweiteilig ausgeführte Graugussgehäuse in Zollabmessungen. Wenn sie für SKF Lager, Dichtungen und verwandte Komponenten verwendet werden, erlauben sie die Realisierung kundenspezifischer Lösungen, mit denen eine maximale Gebrauchsdauer erzielt und der Instandhaltungsaufwand für rotierende Maschinen reduziert werden kann. Diese Stehlager wurden für eine optimale Bauform, Qualität, Robustheit und Kosteneffizienz entwickelt.
Weitere Informationen für SAF 1322 von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 59,86 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316576668005
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
