Neu & Original

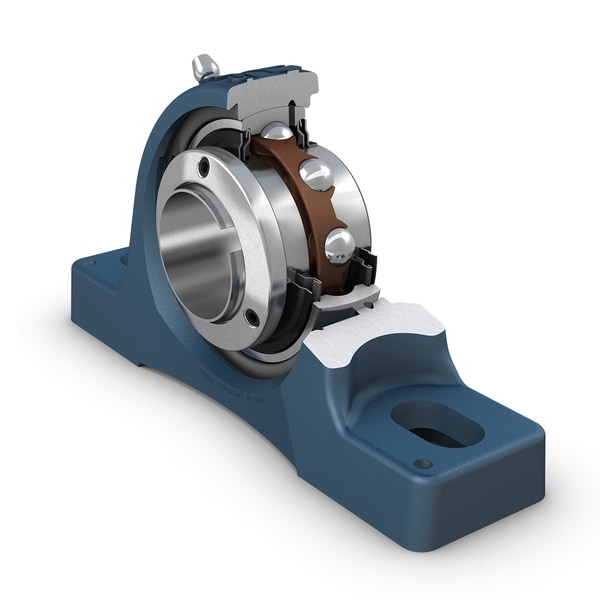

SKF SY 30 LF Stehlager-Kugellagereinheit mit breitem Innenring und SKF ConCentra Befestigung, Gusseisen, ISO-Normen
Preis & Verfügbarkeit
62,07 €
inkl. MwSt.
|52,16 € exkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Stehlager-Kugellagereinheit mit breitem Innenring und SKF ConCentra Befestigung, Gusseisen, ISO-NormenKlicken zum Kopieren
- Hersteller-Artikelnummer:
- SY 30 LFKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für SY 30 LF von SKF
- Durchmesser Befestigungsschrauben
- 12 mm
- Wellendurchmesser
- 30 mm
- Mittenhöhe (Stehlager)
- 42.9 mm
- Gesamtbreite der Gehäuse
- 40 mm
- Mittenabstand zwischen Bolzenlöchern
- 117.5 mm
- Lagerbreite, gesamt
- 37.2 mm
- Dynamische Tragzahl
- 19.5 kN
- Statische Tragzahl
- 11.2 kN
- Grenzdrehzahl
- 6300 r/min
- Gehäuseart
- Pillow block, normal base
- Anzahl der Schraubenlöcher für Befestigungselemente
- 2
- Lochart Befestigungsschraube
- Glatt
- Haltefunktion, Innenring
- SKF ConCentra
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung und Schleuderscheibe an beiden Seiten
- Art der Abdichtung
- Kontakt, Standard
- Abdichtung, Einheit
- Optionaler Enddeckel
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-08-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 30 mm
- Schulterdurchmesser des Innenrings (d<sub>1</sub>)
- ≈ 39.7 mm
- Außendurchmesser Sicherungsring (d<sub>2</sub>)
- 48 mm
- Grundbreite (A)
- 40 mm
- Obere Breite (A<sub>1</sub>)
- 25 mm
- Überstand des Enddeckels (A<sub>5</sub>)
- 22.5 mm
- Breite des Innenrings (B)
- 28 mm
- Gesamtbreite des Lagers (B<sub>1</sub>)
- 37.2 mm
- Höhe der kugeligen Sitzmitte (H)
- 42.9 mm
- Fußhöhe (H<sub>1</sub>)
- 17 mm
- Gesamthöhe (H<sub>2</sub>)
- 82 mm
- Abstand zwischen Befestigungsschrauben (J)
- 117.5 mm
- Maximaler Abstand zwischen Befestigungsschrauben (J)
- max. 127 mm
- Mindestabstand zwischen Befestigungsschrauben (J)
- min. 108 mm
- Gesamtlänge (L)
- 152 mm
- Durchmesser Fußschraubenloch (N)
- 14 mm
- Länge der Fußschraubenlöcher (N<sub>1</sub>)
- 23.5 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 23.2 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 3 mm
- Winkelposition des Gehäusegewindes (R<sub>α</sub>)
- 45 °
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.5 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 7 mm
- Abstand der Spannstifte (J<sub>6</sub>)
- 140 mm
- Axialer Offset der Spannstifte (J<sub>7</sub>)
- 14 mm
- Empfohlener Durchmesser für Spannstifte (N<sub>4</sub>)
- 4 mm
- Dynamische Tragzahl
- 19.5 kN
- Statische Tragzahl
- 11.2 kN
- Ermüdungsgrenzbelastung
- 0.475 kN
- Grenzdrehzahl
- 6300 r/min
- Sechskantschlüsselgröße für Befestigungsschraube
- 2.54 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 4.2 N·m
- Empfohlener Durchmesser für Befestigungsschrauben, mm
- 12 mm
- Empfohlener Durchmesser für Befestigungsschrauben, Zoll
- 0.5 in
- Vorteil
- Robust
- Vorteil
- Einbaufertig
- Vorteil
- Geschmiertes und abgedichtetes Lager
- Vorteil
- Schnelle Befestigung auf der Welle
- Vorteil
- Kostengünstig
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYP_001_HC_HH_HY-AYL_001_HP
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SY 30 LF
Hersteller-Artikelbeschreibung
Kugellager mit Stehlagergehäuse sind Einheiten, die aus einem Spannlager und einem Graugussgehäuse bestehen; das Gehäuse kann mit der Aufspannfläche verschraubt werden. Der Innenring ist beidseitig breiter ausgeführt und wird mit einer SKF ConCentra Befestigung auf der Welle arretiert. Dabei wird eine konzentrische Presspassung hergestellt und die korrekte Lagerluft eingestellt, wodurch eine einfache Montage möglich ist.
Weitere Informationen für SY 30 LF von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,09 kg
- Maße (L x B x H)
- 30 mm x 152 mm x 42.9 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316574718795
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
