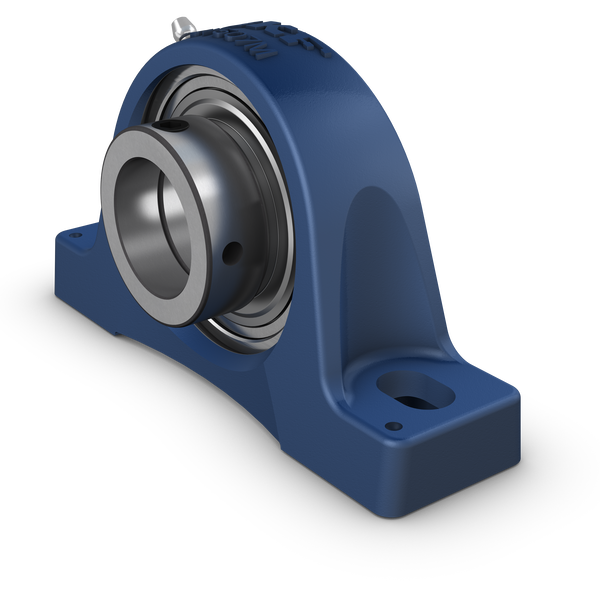

SKF SY 35 FM Stehlager-Kugellagereinheit mit schmalem Innenring und Exzenterspannring, Gusseisen, ISO-Normen

Name: SKF Stehlager-Kugellagereinheit mit schmalem Innenring und Exzenterspannring, Gusseisen, ISO-Normen SY 35 FM
Brand: SKF
SKU: SY 35 FM
Price: 52.34 EUR
Availability: InStock

52,34 €

inkl. MwSt.

43,98 € exkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Stehlager-Kugellagereinheit mit schmalem Innenring und Exzenterspannring, Gusseisen, ISO-Normen
Klicken zum Kopieren
Hersteller-Artikelnummer:: SY 35 FM
Klicken zum Kopieren
Hersteller-Typenschlüssel:: nicht verfügbar

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Eigenschaften für SY 35 FM von SKF

Durchmesser Befestigungsschrauben: 12 mm
Wellendurchmesser: 35 mm
Mittenhöhe (Stehlager): 47.6 mm
Gesamtbreite der Gehäuse: 45 mm
Mittenabstand zwischen Bolzenlöchern: 126 mm
Lagerbreite, gesamt: 38.9 mm
Dynamische Tragzahl: 25.5 kN
Statische Tragzahl: 15.3 kN
Grenzdrehzahl: 5300 r/min
Hinweis: Grenzdrehzahl bei Wellentoleranz h6
Gehäuseart: Pillow block, normal base
Anzahl der Schraubenlöcher für Befestigungselemente: 2
Lochart Befestigungsschraube: Glatt
Haltefunktion, Innenring: Exzenterring
Bohrungstyp: Zylindrisch
Einlagering: Ohne
Werkstoff, Gehäuse: Grauguss
Werkstoff, Lager: Wälzlagerstahl
Beschichtung: Ohne
Abdichtung, Lager: Dichtung an beiden Seiten
Art der Abdichtung: Kontakt, Standard
Abdichtung, Einheit: Optionaler Enddeckel
Schmierstoff: Fett
Nachschmierbohrung: Mit
Schmiernippel: Mit
eClass-Code: 23-05-08-02
UNSPSC-Code: 31171536
Bohrungsdurchmesser (d): 35 mm
Schulterdurchmesser des Innenrings (d1): ≈ 46.1 mm
Außendurchmesser Sicherungsring (d2): 51.1 mm
Grundbreite (A): 45 mm
Obere Breite (A1): 27 mm
Überstand des Enddeckels (A5): 24.5 mm
Breite des Innenrings (B): 25.4 mm
Gesamtbreite des Lagers (B1): 38.9 mm
Abstand von Stirnseite Sicherung bis Gewindemitte (B4): 6.75 mm
Höhe der kugeligen Sitzmitte (H): 47.6 mm
Fußhöhe (H1): 19 mm
Gesamthöhe (H2): 93 mm
Abstand zwischen Befestigungsschrauben (J): 126 mm
Maximaler Abstand zwischen Befestigungsschrauben (J): max. 133 mm
Mindestabstand zwischen Befestigungsschrauben (J): min. 119 mm
Gesamtlänge (L): 160 mm
Durchmesser Fußschraubenloch (N): 14 mm
Länge der Fußschraubenlöcher (N1): 21 mm
Abstand von Stirnseite Sicherung bis Laufbahnmitte (s1): 29.4 mm
Axialposition des Gehäusegewindes (R1): 3 mm
Winkelposition des Gehäusegewindes (Rα): 45 °
Durchmesser der Kopfbereichs des Schmiernippels (DN): 6.5 mm
Schlüsselweite für Schmiernippel (SWN): 7 mm
Abstand der Spannstifte (J6): 146 mm
Axialer Offset der Spannstifte (J7): 15.5 mm
Empfohlener Durchmesser für Spannstifte (N4): 4 mm
Dynamische Tragzahl: 25.5 kN
Statische Tragzahl: 15.3 kN
Ermüdungsgrenzbelastung: 0.655 kN
Grenzdrehzahl: 5300 r/min
Sechskantschlüsselgröße für Befestigungsschraube: 5 mm
Empfohlenes Anzugsmoment für Befestigungsschraube: 16.5 N·m
Empfohlener Durchmesser für Befestigungsschrauben, mm: 12 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll: 0.5 in
Vorteil: Robust
Vorteil: Einbaufertig
Vorteil: Geschmiertes und abgedichtetes Lager
Vorteil: Ausgelegt für Drehbewegungen in einer Richtung
Vorteil: Aufnahme einbaubedingter Schiefstellungen
Kategorie: Kugellagereinheiten
Struktur-Gruppe: AYP_001_HC_HH_HY-AYL_001_HP
Aufbereitbar: Nein

Dokumente

Datenblatt SY 35 FM
Download

Hersteller-Artikelbeschreibung

Kugellager mit Stehlagergehäuse sind Einheiten, die aus einem Spannlager und einem Graugussgehäuse bestehen; das Gehäuse kann mit der Aufspannfläche verschraubt werden. Diese Ausführung ist für Anwendungen mit konstanter Drehrichtung vorgesehen. Das einfach zu montierende Lager hat einen schmalen Innenring und wird mit einem Exzenterspannring auf der Welle festgesetzt.

Weitere Informationen für SY 35 FM von SKF

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 1,55 kg
Maße (L x B x H): 35 mm x 160 mm x 51.9 mm
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84832000
GTIN: 7316570296815
RoHS konform: Auf Anfrage
Hersteller: SKF
