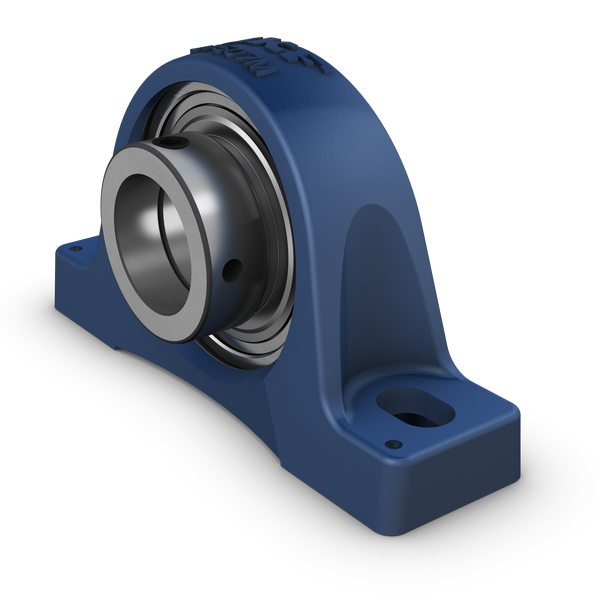

SKF Staande kogellagereenheid met brede binnenring en excentrische spanring, gietijzer, ISO-normen
Prijs & Beschikbaarheid
Beschikbaarheid:
Verzending:
Vast tarief 14 € nettobinnen Duitsland|
Vast tarief 14 € nettobinnen Duitsland|
Elders goedkoper gevonden? Stuur ons de aanbieding als link of PDF, meestal gaan we mee.
Verpakkingseenheid:
1 stuk
1 stuk
of direct betalen
We accepteren
Factuur
Vooruitbetaling
Support
Advies over keuze, alternatieven en beschikbaarheid
Ma - Vr van 08:00 - 18:00
+49 39203 863988 (Duits & Engels)sales@partbase.com (alle talen)
Bekannt aus
Auch über
Kenmerken voor SY 50 WDW van SKF
- Asdiameter
- 50 mm
- Middenhoogte (lagerblok)
- 57.2 mm
- Totale breedte van de huizen
- 54 mm
- Hart-op-hartafstand tussen boutgaten
- 157 mm
- Lagerbreedte, totaal
- 62.7 mm
- Diameter bevestigingsschroeven
- 16 mm
- Dynamisch draagvermogen
- 35.1 kN
- Statisch draagvermogen
- 23.2 kN
- Grenstoerental
- 800 r/min
- Opmerking
- Grenstoerental bij astolerantie h6
- Huistype
- Staande lagereenheid, standaard onderdeel
- Aantal schroefgaten voor bevestigingselementen
- 2
- Type gat bevestigingsschroef
- Glad
- Bevestigingskenmerk, binnenring
- Excentrische ring
- Boringtype
- Cilindrisch
- Tussenring
- Zonder
- Materiaal, huis
- Grijs gietijzer
- Materiaal, lager
- Lagerstaal
- Coating
- Zonder
- Afdichting, lager
- Afdichting aan beide zijden
- Type afdichting
- Contact, vijflippig
- Afdichting, eenheid
- Optionele eindkap
- Smeermiddel
- Vet
- Hersmeerboring
- Met
- Smeernippel
- Zonder
- Eenhedenstelsel
- Metrisch
- eClass-code
- 23-05-08-02
- UNSPSC-code
- 31171536
- Boringdiameter (d)
- 50 mm
- Schouderdiameter van de binnenring (d<sub>1</sub>)
- ≈ 62.51 mm
- Buitendiameter borgring (d<sub>2</sub>)
- 67.2 mm
- Basisbreedte (A)
- 54 mm
- Bovenste breedte (A<sub>1</sub>)
- 34 mm
- Uitsteek van de eindkap (A<sub>5</sub>)
- 33 mm
- Breedte van de binnenring (B)
- 49.2 mm
- Totale breedte van het lager (B<sub>1</sub>)
- 62.7 mm
- Afstand van het zijvlak van de borging tot het hart van de schroefdraad (B<sub>4</sub>)
- 6.75 mm
- Hoogte van het midden van de bolle zitting (H)
- 57.2 mm
- Voethoogte (H<sub>1</sub>)
- 22 mm
- Totale hoogte (H<sub>2</sub>)
- 114 mm
- Afstand tussen bevestigingsschroeven (J)
- 157 mm
- Maximale afstand tussen bevestigingsschroeven (J)
- max. 165 mm
- Minimale afstand tussen bevestigingsschroeven (J)
- min. 149 mm
- Totale lengte (L)
- 203 mm
- Diameter voetschroefgat (N)
- 18 mm
- Lengte van de voetschroefgaten (N<sub>1</sub>)
- 26 mm
- Afstand van het zijvlak van de borging tot het midden van de loopbaan (s<sub>1</sub>)
- 38.1 mm
- Axiale positie van de huisschroefdraad (R<sub>1</sub>)
- 4 mm
- Hoekpositie van de huisschroefdraad (R<sub>α</sub>)
- 45 °
- Afstand van de spanpennen (J<sub>6</sub>)
- 187 mm
- Axiale verschuiving van de spanpennen (J<sub>7</sub>)
- 19 mm
- Aanbevolen diameter voor spanpennen (N<sub>4</sub>)
- 4 mm
- Dynamisch draagvermogen
- 35.1 kN
- Statisch draagvermogen
- 23.2 kN
- Vermoeiingsbelastingslimiet
- 0.98 kN
- Grenstoerental
- 800 r/min
- Zeskantsleutelmaat voor bevestigingsschroef
- 5 mm
- Aanbevolen aanhaalmoment voor bevestigingsschroef
- 16.5 N·m
- Aanbevolen diameter voor bevestigingsschroeven, mm
- 16 mm
- Aanbevolen diameter voor bevestigingsschroeven, inch
- 0.625 in
- Voordeel
- Robuust
- Voordeel
- Gebruiksklaar
- Voordeel
- Gesmeerd en afgedicht lager
- Voordeel
- Ontworpen voor draaibewegingen in één richting
- Voordeel
- Neemt montagegerelateerde scheefstelling op
- Categorie
- Kogellagereenheden
- Structuurgroep
- AYP_001_HC_HH_HY-AYL_001_HP
- Herbewerkbaar
- Nee
- Documenten
- Gegevensblad SY 50 WDW
Artikelbeschrijving fabrikant
Staande kogellagereenheden zijn eenheden die bestaan uit een Y-lager en een behuizing van grijs gietijzer; de behuizing kan op het montageoppervlak worden vastgeschroefd. Deze uitvoering is bedoeld voor toepassingen met constante draairichting. Het eenvoudig te monteren lager heeft een aan beide zijden verbrede binnenring en wordt met een excentrische spanring op de as bevestigd.
Aanvullende informatie voor SY 50 WDW van SKF
- Artikelauthenticiteit
- Origineel artikel
- Artikelconditie
- Nieuw
- Enkelgewicht
- 2,78 kg
- Afmetingen (L x B x H)
- niet beschikbaar
- Land van herkomst**
- Op aanvraag
- Douanegoederennummer
- 84832000
- GTIN
- 7316575123338
- RoHS-conform
- Op aanvraag
- Fabrikant
- SKF
