Neu & Original

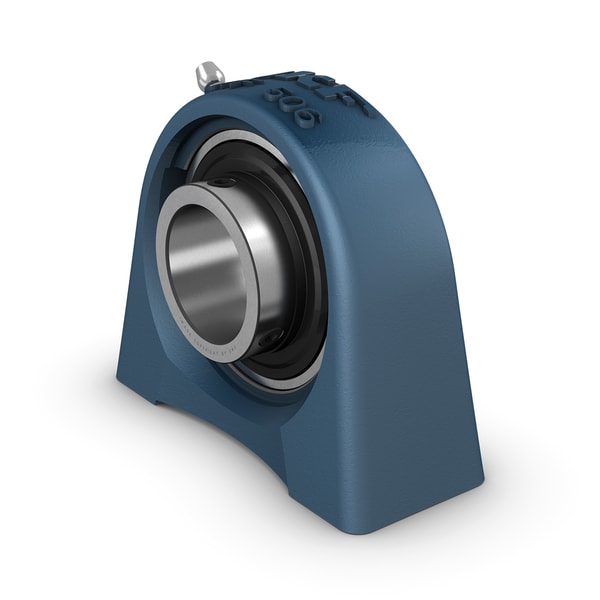

SKF SYF 20 TF Stehlager-Kugellagereinheit mit kurzem Fuß, mit breitem Innenring und Gewindestiftbefestigung, Gusseisen
Preis & Verfügbarkeit
37,08 €
inkl. MwSt.
|31,16 € exkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Stehlager-Kugellagereinheit mit kurzem Fuß, mit breitem Innenring und Gewindestiftbefestigung, GusseisenKlicken zum Kopieren
- Hersteller-Artikelnummer:
- SYF 20 TFKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für SYF 20 TF von SKF
- Wellendurchmesser
- 20 mm
- Mittenhöhe (Stehlager)
- 33.3 mm
- Gesamtbreite der Gehäuse
- 32 mm
- Mittenabstand zwischen Bolzenlöchern
- 50.8 mm
- Lagerbreite, gesamt
- 31 mm
- Dynamische Tragzahl
- 12.7 kN
- Statische Tragzahl
- 6.55 kN
- Grenzdrehzahl
- 8500 r/min
- Hinweis
- Grenzdrehzahl bei Wellentoleranz h6
- Gehäuseart
- Pillow block, short base
- Anzahl der Schraubenlöcher für Befestigungselemente
- 2
- Lochart Befestigungsschraube
- Mit Gewinde
- Haltefunktion, Innenring
- Stellschrauben
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung und Schleuderscheibe an beiden Seiten
- Art der Abdichtung
- Kontakt, Standard
- Abdichtung, Einheit
- Ohne
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-08-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 20 mm
- Schulterdurchmesser des Innenrings (d<sub>1</sub>)
- ≈ 28.2 mm
- Grundbreite (A)
- 32 mm
- Obere Breite (A<sub>1</sub>)
- 21 mm
- Breite des Innenrings (B)
- 31 mm
- Abstand von Stirnseite Sicherung bis Gewindemitte (B<sub>4</sub>)
- 4.5 mm
- Höhe der kugeligen Sitzmitte (H)
- 33.3 mm
- Gesamthöhe (H<sub>2</sub>)
- 64.5 mm
- Mittenabstand zwischen Bolzenlöchern (J)
- 50.8 mm
- Gesamtlänge (L)
- 65 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 18.3 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 2 mm
- Winkelposition des Gehäusegewindes (R<sub>α</sub>)
- 45 °
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.5 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 7 mm
- Dynamische Tragzahl
- 12.7 kN
- Statische Tragzahl
- 6.55 kN
- Ermüdungsgrenzbelastung
- 0.28 kN
- Grenzdrehzahl
- 8500 r/min
- Gewindelänge
- 14 mm
- Sechskantschlüsselgröße für Befestigungsschraube
- 3 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 4 N·m
- Vorteil
- Robust
- Vorteil
- Einbaufertig
- Vorteil
- Ausgelegt für konstante und wechselnde Drehbewegungen
- Vorteil
- Geschmiertes und abgedichtetes Lager
- Vorteil
- Hohe Steifigkeit
- Vorteil
- Schmale Ausführung
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYP_002HC_HH_HY
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt SYF 20 TF
Hersteller-Artikelbeschreibung
Kugellager-Stehlagergehäuse mit kurzem Fuß bestehen aus einem Spannlager und einem Graugussgehäuse. Diese Ausführung hat Gewindebohrungen für Befestigungsschrauben und eignet sich für Anwendungen mit konstanten und wechselnden Drehrichtungen. Der beidseitig breiter ausgeführte Innenring wird durch Anziehen einer Stellschraube auf der Welle festgesetzt, wodurch die Montage erleichtert wird.
Weitere Informationen für SYF 20 TF von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 461 g
- Maße (L x B x H)
- 20 mm x 65 mm x 34.3 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316571042435
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
