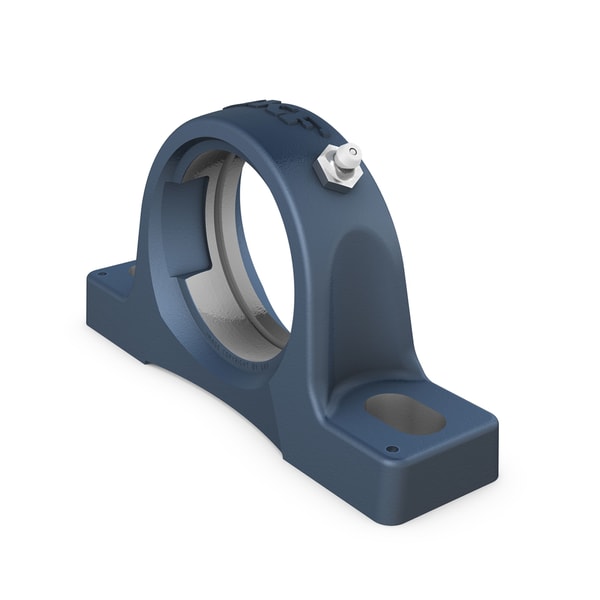

SKF SYJ 514 Stehlagergehäuse für Spannringlager, Gusseisen, japanische Normen

Name: SKF Stehlagergehäuse für Spannringlager, Gusseisen, japanische Normen SYJ 514
Brand: SKF
SKU: SYJ 514
Price: 112.65 EUR
Availability: InStock

112,65 €

inkl. MwSt.

94,66 € exkl. MwSt.

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Stehlagergehäuse für Spannringlager, Gusseisen, japanische Normen
Klicken zum Kopieren
Hersteller-Artikelnummer:: SYJ 514
Klicken zum Kopieren
Hersteller-Typenschlüssel:: nicht verfügbar

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

Eigenschaften für SYJ 514 von SKF

Kugeliger Sitzdurchmesser: 125 mm
Mittenhöhe (Stehlager): 79.4 mm
Gesamtbreite der Gehäuse: 72 mm
Mittenabstand zwischen Bolzenlöchern: 210 mm
Gehäuseart: Pillow block, normal base
Anzahl der Schraubenlöcher für Befestigungselemente: 2
Lochart Befestigungsschraube: Glatt
Werkstoff, Gehäuse: Grauguss
Beschichtung: Ohne
Nachschmierbohrung: Mit
Schmiernippel: Mit
eClass-Code: 23-05-16-02
UNSPSC-Code: 31171536
Durchmesser des kugeligen Sitzes (Da): 125 mm
Grundbreite (A): 72 mm
Obere Breite (A1): 46 mm
Höhe der kugeligen Sitzmitte (H): 79.4 mm
Fußhöhe (H1): 27 mm
Gesamthöhe (H2): 155.5 mm
Abstand zwischen Befestigungsschrauben (J): 210 mm
Maximaler Abstand zwischen Befestigungsschrauben (J): max. 215 mm
Mindestabstand zwischen Befestigungsschrauben (J): min. 205 mm
Gesamtlänge (L): 266 mm
Breite der Fußschraubenlöcher (N): 25 mm
Länge der Fußschraubenlöcher (N1): 30 mm
Axialposition des Gehäusegewindes (R1): 6 mm
Winkelposition des Gehäusegewindes (Rα): 45 °
Durchmesser der Kopfbereichs des Schmiernippels (DN): 6.5 mm
Schlüsselweite für Schmiernippel (SWN): 7 mm
Abstand zwischen Spannstiften (J6): 246 mm
Axialer Offset der Spannstifte (J7): 26 mm
Empfohlener Durchmesser für Spannstifte (N4): 4 mm
Empfohlener Durchmesser für Befestigungsschrauben, mm: 20 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll: 0.75 in
Vorteil: Aufnahme hoher Belastungen in mehreren Richtungen
Vorteil: Robust
Vorteil: Hohe Steifigkeit
Vorteil: Schmale Ausführung
Kategorie: Gehäuse für Spannlager
Struktur-Gruppe: APB_001-002_APF_001_APP_001
Aufbereitbar: Nein

Dokumente

Datenblatt SYJ 514
Download

Hersteller-Artikelbeschreibung

Stehlagergehäuse sind für die Aufnahme von Spannlagern vorgesehen. Die Graugussgehäuse sind robust, steif und kostengünstig. Sie sind für die meisten Anwendungsfälle geeignet und können direkt mit der Aufspannfläche verschraubt werden. Diese Ausführung erfüllt die japanischen Normen.

Weitere Informationen für SYJ 514 von SKF

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 4,44 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: Auf Anfrage
Zolltarifnummer: 84839020
GTIN: 7316570905205
RoHS konform: Auf Anfrage
Hersteller: SKF
