Neu & Original

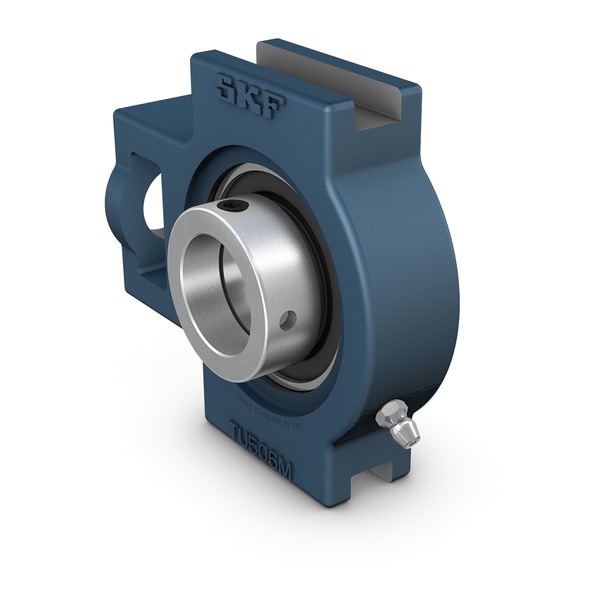

SKF TU 30 FM Spannlagerkopf-Graugussgehäuse-Einheit mit Spannkugellager, Exzenterspannring und schmalem Innenring, ISO
Preis & Verfügbarkeit
60,74 €
inkl. MwSt.
|51,04 € exkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Spannlagerkopf-Graugussgehäuse-Einheit mit Spannkugellager, Exzenterspannring und schmalem Innenring, ISOKlicken zum Kopieren
- Hersteller-Artikelnummer:
- TU 30 FMKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für TU 30 FM von SKF
- Wellendurchmesser
- 30 mm
- Gesamtbreite der Gehäuse
- 37 mm
- Lagerbreite, gesamt
- 35.7 mm
- Dynamische Tragzahl
- 19.5 kN
- Statische Tragzahl
- 11.2 kN
- Grenzdrehzahl
- 6300 r/min
- Hinweis
- Grenzdrehzahl bei Wellentoleranz h6
- Gehäuseart
- Spannlagerkopf-Einheit
- Haltefunktion, Innenring
- Exzenterring
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung an beiden Seiten
- Art der Abdichtung
- Kontakt, Standard
- Abdichtung, Einheit
- Optionaler Enddeckel
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-08-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 30 mm
- Schulterdurchmesser des Innenrings (d<sub>1</sub>)
- ≈ 39.7 mm
- Außendurchmesser Sicherungsring (d<sub>2</sub>)
- 44.1 mm
- Gesamtbreite (A)
- 37 mm
- Breite der Führungsnut (A<sub>1</sub>)
- 13.5 mm
- Breite des Flansches, in dem die Führungsnuten sitzen (A<sub>2</sub>)
- 28 mm
- Überstand des Enddeckels (A<sub>5</sub>)
- 21 mm
- Gesamtbreite des Lagers (B<sub>1</sub>)
- 35.7 mm
- Abstand von Stirnseite Sicherung bis Gewindemitte (B<sub>4</sub>)
- 5.95 mm
- Gesamthöhe (H)
- 104 mm
- Abstand zwischen Führungsnutböden (H<sub>1</sub>)
- 89 mm
- Höhe des Befestigungsendes (H<sub>2</sub>)
- 56 mm
- Gesamtlänge (L)
- 114 mm
- Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes (L<sub>1</sub>)
- 70 mm
- Länge des Befestigungsendes (L<sub>2</sub>)
- 10 mm
- Länge der Führungsnut (L<sub>3</sub>)
- 57 mm
- Durchmesser Fußschraubenloch (N)
- 22 mm
- Länge des Befestigungsschlitzes (N<sub>1</sub>)
- 16 mm
- Höhe des Befestigungsschlitzes (N<sub>2</sub>)
- 37 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 26.7 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 3.5 mm
- Winkelposition des Gehäusegewindes (R<sub>α</sub>)
- 30 °
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.5 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 7 mm
- Dynamische Tragzahl
- 19.5 kN
- Statische Tragzahl
- 11.2 kN
- Ermüdungsgrenzbelastung
- 0.475 kN
- Grenzdrehzahl
- 6300 r/min
- Sechskantschlüsselgröße für Befestigungsschraube
- 4 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 6.5 N·m
- Vorteil
- Ausgelegt für Drehbewegungen in einer Richtung
- Vorteil
- Schnelle und einfache Montage auf der Welle
- Vorteil
- Aufnahme einbaubedingter Schiefstellungen
- Vorteil
- Lange Gebrauchsdauer
- Vorteil
- Reduzierter Geräusch- und Schwingungspegel
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYT_001HC_HY
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt TU 30 FM
Hersteller-Artikelbeschreibung
Kugellager-Spannkopfeinheiten bestehen aus einem Spannlager (einem abgedichteten Rillenkugellager) in einem Graugussgehäuse. Diese Ausführung ist für Anwendungen mit konstanter Drehrichtung vorgesehen. Das Lager hat einen breiter ausgeführten Innenring an einer Seite und wird mit einem Exzenterspannring festgesetzt, wodurch ein schneller, einfacher Einbau auf der Welle möglich ist.
Weitere Informationen für TU 30 FM von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,29 kg
- Maße (L x B x H)
- 30 mm x 114 mm x 45.2 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316570163414
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
