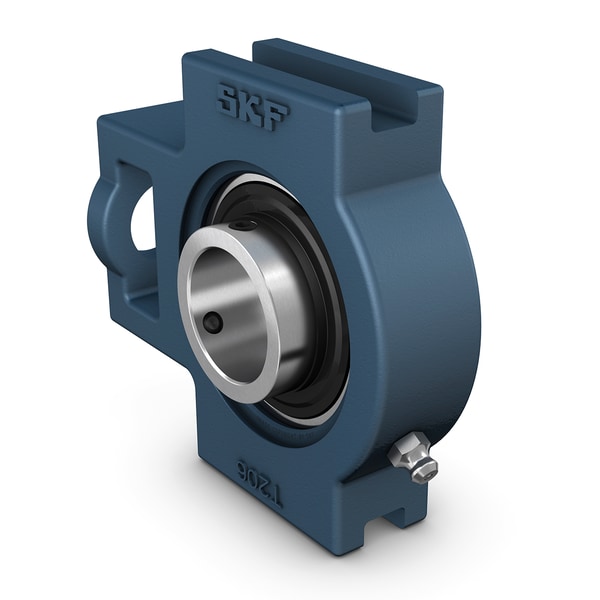

SKF TU 50 TF Take-up cast iron unit with insert ball bearing, set screw locking and extended inner ring, ISO
Preis & Verfügbarkeit
87,52 €
inkl. MwSt.
|73,55 € exkl. MwSt.
Verpackungseinheit:
1 Stück
1 Stück
Verfügbarkeit:
Versandgebiet:
gesamte EU|
gesamte EU|
Herstellerinformationen
- Hersteller-Artikelname:
- Take-up cast iron unit with insert ball bearing, set screw locking and extended inner ring, ISOKlicken zum Kopieren
- Hersteller-Artikelnummer:
- TU 50 TFKlicken zum Kopieren
- Hersteller-Typenschlüssel:
- nicht verfügbar
Wir akzeptieren
Rechnung
Vorkasse
Support
Wie können wir helfen?
Eigenschaften für TU 50 TF von SKF
- Wellendurchmesser
- 50 mm
- Gesamtbreite der Gehäuse
- 49 mm
- Lagerbreite, gesamt
- 51.6 mm
- Dynamische Tragzahl
- 35.1 kN
- Statische Tragzahl
- 23.2 kN
- Grenzdrehzahl
- 4000 r/min
- Hinweis
- Grenzdrehzahl bei Wellentoleranz h6
- Gehäuseart
- Spannlagerkopf-Einheit
- Haltefunktion, Innenring
- Stellschrauben
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung und Schleuderscheibe an beiden Seiten
- Art der Abdichtung
- Kontakt, Standard
- Abdichtung, Einheit
- Optionaler Enddeckel
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-08-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 50 mm
- Schulterdurchmesser des Innenrings (d<sub>1</sub>)
- ≈ 62.51 mm
- Gesamtbreite (A)
- 49 mm
- Breite der Führungsnut (A<sub>1</sub>)
- 17.5 mm
- Breite des Flansches, in dem die Führungsnuten sitzen (A<sub>2</sub>)
- 36 mm
- Überstand des Enddeckels (A<sub>5</sub>)
- 30 mm
- Breite des Innenrings (B)
- 51.6 mm
- Abstand von Stirnseite Sicherung bis Gewindemitte (B<sub>4</sub>)
- 9 mm
- Gesamthöhe (H)
- 117 mm
- Abstand zwischen Führungsnutböden (H<sub>1</sub>)
- 101 mm
- Höhe des Befestigungsendes (H<sub>2</sub>)
- 83 mm
- Gesamtlänge (L)
- 149 mm
- Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes (L<sub>1</sub>)
- 90 mm
- Länge des Befestigungsendes (L<sub>2</sub>)
- 16 mm
- Länge der Führungsnut (L<sub>3</sub>)
- 86 mm
- Durchmesser Fußschraubenloch (N)
- 29 mm
- Länge des Befestigungsschlitzes (N<sub>1</sub>)
- 19 mm
- Höhe des Befestigungsschlitzes (N<sub>2</sub>)
- 49 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 32.6 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 4 mm
- Winkelposition des Gehäusegewindes (R<sub>α</sub>)
- 30 °
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.5 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 7 mm
- Dynamische Tragzahl
- 35.1 kN
- Statische Tragzahl
- 23.2 kN
- Ermüdungsgrenzbelastung
- 0.98 kN
- Grenzdrehzahl
- 4000 r/min
- Sechskantschlüsselgröße für Befestigungsschraube
- 5 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 16.5 N·m
- Vorteil
- Ausgelegt für wechselnde Drehbewegungen
- Vorteil
- Schnelle und einfache Montage auf der Welle
- Vorteil
- Aufnahme einbaubedingter Schiefstellungen
- Vorteil
- Lange Gebrauchsdauer
- Vorteil
- Reduzierter Geräusch- und Schwingungspegel
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYT_001HC_HY
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt TU 50 TF
Hersteller-Artikelbeschreibung
Kugellager-Spannkopfeinheiten bestehen aus einem Spannlager (einem abgedichteten Rillenkugellager) in einem Graugussgehäuse. Die üblicherweise in einem Aufnahmerahmen montierte Einheit hat einen beidseitig breiter ausgeführten Innenring und wird durch Anziehen einer Befestigungsschraube am Innenring gesichert, wodurch eine einfache Montage möglich ist.
Weitere Informationen für TU 50 TF von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 2,45 kg
- Maße (L x B x H)
- 50 mm x 149 mm x 57.1 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316577032355
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
