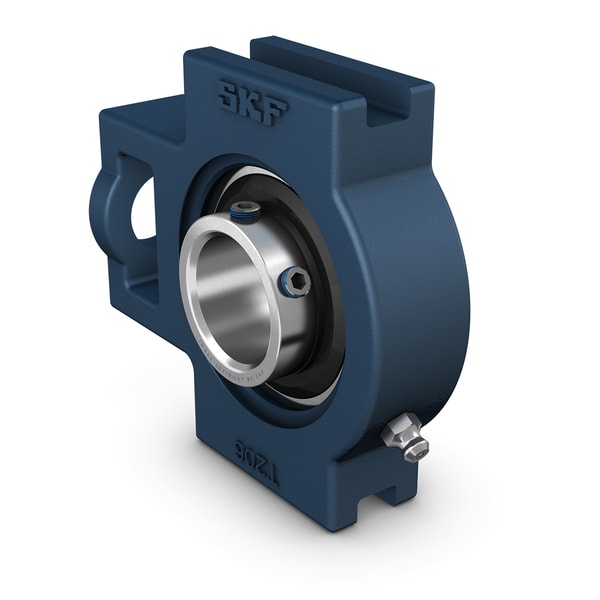

SKF UCT 214 Spannlagerkopf-Graugussgehäuse-Einheit mit Spannkugellager, Gewindestiftbefestigung und breiter ausgeführtem Innenring, JIS
Preis & Verfügbarkeit
102,86 €
exkl. MwSt.
|122,40 € inkl. MwSt.
Verfügbarkeit:
Versand:
Ab 2 Stück versandkostenfrei|
Ab 2 Stück versandkostenfrei|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Mit Klick auf den Button bestellen Sie zahlungspflichtig. Lieferadresse und E-Mail werden aus Ihrem PayPal-Konto übernommen. AGB · Datenschutz
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo. - Fr. von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für UCT 214 von SKF
- Wellendurchmesser
- 70 mm
- Gesamtbreite der Gehäuse
- 70 mm
- Lagerbreite, gesamt
- 74.6 mm
- Dynamische Tragzahl
- 62.4 kN
- Statische Tragzahl
- 44 kN
- Grenzdrehzahl
- 2250 r/min
- Hinweis
- Grenzdrehzahl bei Wellentoleranz h6
- Gehäuseart
- Spannlagerkopf-Einheit
- Haltefunktion, Innenring
- Stellschrauben
- Bohrungstyp
- Zylindrisch
- Einlagering
- Ohne
- Werkstoff, Gehäuse
- Grauguss
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Abdichtung, Lager
- Dichtung und Schleuderscheibe an beiden Seiten
- Art der Abdichtung
- Kontakt, Standard
- Abdichtung, Einheit
- Optionaler Enddeckel
- Schmierstoff
- Fett
- Nachschmierbohrung
- Mit
- Schmiernippel
- Mit
- eClass-Code
- 23-05-16-02
- UNSPSC-Code
- 31171536
- Bohrungsdurchmesser (d)
- 70 mm
- Schulterdurchmesser des Innenrings (d<sub>1</sub>)
- ≈ 87 mm
- Gesamtbreite (A)
- 70 mm
- Breite der Führungsnut (A<sub>1</sub>)
- 26 mm
- Breite des Flansches, in dem die Führungsnuten sitzen (A<sub>2</sub>)
- 46 mm
- Überstand des Enddeckels (A<sub>5</sub>)
- 41.5 mm
- Breite des Innenrings (B)
- 74.6 mm
- Abstand von Stirnseite Sicherung bis Gewindemitte (B<sub>4</sub>)
- 12 mm
- Gesamthöhe (H)
- 167 mm
- Abstand zwischen Führungsnutböden (H<sub>1</sub>)
- 151 mm
- Höhe des Befestigungsendes (H<sub>2</sub>)
- 111 mm
- Gesamtlänge (L)
- 225 mm
- Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes (L<sub>1</sub>)
- 137 mm
- Länge des Befestigungsendes (L<sub>2</sub>)
- 21 mm
- Länge der Führungsnut (L<sub>3</sub>)
- 121 mm
- Durchmesser Fußschraubenloch (N)
- 41 mm
- Länge des Befestigungsschlitzes (N<sub>1</sub>)
- 32 mm
- Höhe des Befestigungsschlitzes (N<sub>2</sub>)
- 70 mm
- Abstand von Stirnseite Sicherung bis Laufbahnmitte (s<sub>1</sub>)
- 44.4 mm
- Axialposition des Gehäusegewindes (R<sub>1</sub>)
- 5 mm
- Winkelposition des Gehäusegewindes (R<sub>α</sub>)
- 30 °
- Durchmesser der Kopfbereichs des Schmiernippels (D<sub>N</sub>)
- 6.589 mm
- Schlüsselweite für Schmiernippel (SW<sub>N</sub>)
- 11.11 mm
- Dynamische Tragzahl
- 62.4 kN
- Statische Tragzahl
- 44 kN
- Ermüdungsgrenzbelastung
- 1.86 kN
- Grenzdrehzahl
- 2250 r/min
- Sechskantschlüsselgröße für Befestigungsschraube
- 6.08 mm
- Empfohlenes Anzugsmoment für Befestigungsschraube
- 28.5 N·m
- Vorteil
- Ausgelegt für wechselnde Drehbewegungen
- Vorteil
- Schnelle und einfache Montage auf der Welle
- Vorteil
- Aufnahme einbaubedingter Schiefstellungen
- Vorteil
- Lange Gebrauchsdauer
- Vorteil
- Reduzierter Geräusch- und Schwingungspegel
- Kategorie
- Kugellagereinheiten
- Struktur-Gruppe
- AYT_001HC_HY
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt UCT 214
Hersteller-Artikelbeschreibung
Kugellager-Spannkopfeinheiten bestehen aus einem Spannlager (einem abgedichteten Rillenkugellager) in einem Graugussgehäuse. Die üblicherweise in einem Aufnahmerahmen montierte Einheit hat einen beidseitig breiter ausgeführten Innenring und wird durch Anziehen von zwei Befestigungsschrauben am Innenring gesichert, wodurch eine einfache Montage möglich ist. Bei Einheiten mit dem Nachsetzzeichen /H sind die Befestigungsschrauben um 120° versetzt, damit sich eine höhere Stabilität und bessere Lastverteilung erreichen lässt.
Weitere Informationen für UCT 214 von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 6,93 kg
- Maße (L x B x H)
- nicht verfügbar
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84832000
- GTIN
- 7316579542791
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
