| Dimension | Wert |
|---|---|
| Artikel-Authentizität | Originalartikel |
| Artikelzustand | Neu |
| Einzelgewicht | nicht verfügbar |
| Maße (L x B x H) | nicht verfügbar |
| Ursprungsland** | Auf Anfrage |
| Zolltarifnummer | Auf Anfrage |
| GTIN | Auf Anfrage |
| RoHS konform | Auf Anfrage |
| Hersteller | Aventics |
Zugang zum offiziellen Herstellerkatalog für kompatible Ersatzteile und Reparatursätze.
| Dimension | Wert |
|---|---|
| Betätigung | elektrisch |

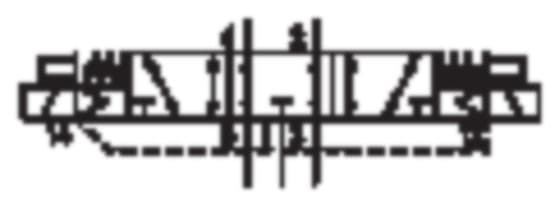

| Ventilfunktion | Entlüftete Mittelstellung |
| Betätigungsfunktion | Beidseitig betätigt |
| Vorsteuerung | Extern |
| Nenndurchfluss Qn | 600 l/min |
| Betriebsdruck min. | 2 bar |
| Betriebsdruck max. | 8 bar |
| Betriebsspannung | 24 V DC |
| Spannungstoleranz DC | -15% / +10% |
| Schutzart mit Anschluss | IP65 |
| Verpolungsschutz | Verpolungssicher |
| Dichtprinzip | weich dichtend |
| Leistungsaufnahme DC | 1.4 W |
| Einschaltdauer | 100 % |
| Typ. Einschaltzeit | 18 ms |
| Typ. Ausschaltzeit | 45 ms |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Gewicht | 0.236 kg |
| Werkstoff Gehäuse | Zink-Druckguss |
| Medium | Druckluft |
| Max. Partikelgröße | 50 µm |
| Ölgehalt der Druckluft min. | 0 mg/m³ |
| Ölgehalt der Druckluft max. | 5 mg/m³ |
| Steuerluft Entlüftung | Mit gefasster Entlüftung der Steuerluft |
exkl. MwSt.
|werden im Warenkorb berechnet
Produkt | Details | Betätigung | Betätigungsfunktion | Betriebsdruck max. | Betriebsdruck min. | Betriebsspannung | Dichtprinzip | Einschaltdauer | Gewicht | Leistungsaufnahme DC | Max. Partikelgröße | Medium | Mediumstemperatur max. | Nenndurchfluss Qn | Ölgehalt der Druckluft max. | Ölgehalt der Druckluft min. | Schutzart mit Anschluss | Spannungstoleranz DC | Steuerluft Entlüftung | Typ. Ausschaltzeit | Typ. Einschaltzeit | Umgebungstemperatur max. | Umgebungstemperatur min. | Ventilfunktion | Verpolungsschutz | Vorsteuerung | Werkstoff Gehäuse |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R503A1B10MA00F1 | 5/2-Wegeventil Serie 503 R503A1B10MA00F1 DIST. 503 (26MM) 5/2, SPRING RETURN SPOO | elektrisch | Einseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1200 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B10M11BF1 | 5/2-Wegeventil Serie 503 R503A1B10M11BF1 DIST. 503 (26MM) 5/2, SPRING RETURN SPOO | elektrisch | Einseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1200 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B10MA00F1 | 5/2-Wegeventil Serie 503 R503A2B10MA00F1 SPOOL VALVE ISO15704-2 5/2 SOLENOID SPRI | elektrisch | Einseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B10M11BF1 | 5/2-Wegeventil Serie 503 R503A2B10M11BF1 DIST. 503 (26MM) 5/2, SPRING RETURN RUBB | elektrisch | Einseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2BN0MA00F1 | 5/2-Wegeventil Serie 503 R503A2BN0MA00F1 DIST. 503 (26MM) 5/2 DIFFERENTIAL AIR RE | elektrisch | Einseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 40 ms | 28 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2BN0M11BF1 | 5/2-Wegeventil Serie 503 R503A2BN0M11BF1 DIST. 503 (26MM) 5/2 DIFFERENTIAL AIR RE | elektrisch | Einseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 40 ms | 28 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B40MA00F1 | 5/2-Wegeventil Serie 503 R503A1B40MA00F1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | - | - | 1200 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 15 ms | 15 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B40M11BF1 | 5/2-Wegeventil Serie 503 R503A1B40M11BF1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | - | - | 1200 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 15 ms | 15 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B40M11BF1 | 5/2-Wegeventil Serie 503 R503A2B40M11BF1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | - | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 20 ms | 20 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B40MA00F1 | 5/2-Wegeventil Serie 503 R503A2B40MA00F1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 20 ms | 20 ms | 50 °C | -10 °C | - | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B50MA00F1 | 5/3-Wegeventil Serie 503 R503A1B50MA00F1 DOUBLE SOL 5/3 W3 OPEN CENTER SPOOL AND | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1000 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | Entlüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B70MA00F1 | 5/3-Wegeventil Serie 503 R503A1B70MA00F1 DOUBLE SOL 5/3 W2 SPOOL AND SLEEVE IMPUL | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1000 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | Belüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B50M11BF1 | 5/3-Wegeventil Serie 503 R503A1B50M11BF1 VALVE SPOOL AND SLEEVE 5/3 DUAL PRESSURE | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1000 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | Entlüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A1B70M11BF1 | 5/3-Wegeventil Serie 503 R503A1B70M11BF1 SPOOL VALVE 5/3 COIL 24/DC SPOOL AND SLE | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | Metallisch dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1000 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 60 ms | 20 ms | 50 °C | -10 °C | Belüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B60MA00F1 | 5/3-Wegeventil Serie 503 R503A2B60MA00F1 DIST. 503 (26MM) 5/3 W1, CENTER CLOSED R | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 20 ms | 15 ms | 50 °C | -10 °C | Geschlossene Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B70MA00F1 | 5/3-Wegeventil Serie 503 R503A2B70MA00F1 DIST. 503 (26MM) 5/3 W2, OPEN TO ADMISSI | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1300 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 45 ms | 18 ms | 50 °C | -10 °C | Belüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B50M11BF1 | 5/3-Wegeventil Serie 503 R503A2B50M11BF1 DIST. 503 (26MM) 5/3 W3, OPEN TO RELEASE | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 600 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 45 ms | 18 ms | 50 °C | -10 °C | Entlüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B60M11BF1 | 5/3-Wegeventil Serie 503 R503A2B60M11BF1 DIST. 503 (26MM) 5/3 W1, CENTER CLOSED R | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1400 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 20 ms | 15 ms | 50 °C | -10 °C | Geschlossene Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B70M11BF1 | 5/3-Wegeventil Serie 503 R503A2B70M11BF1 DIST. 503 (26MM) 5/3 W2, OPEN TO ADMISSI | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 1300 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 45 ms | 18 ms | 50 °C | -10 °C | Belüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2B50MA00F1 | 5/3-Wegeventil Serie 503 R503A2B50MA00F1 DIST. 503 (26MM) 5/3 W3, OPEN TO RELEASE | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | - | 600 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | Mit gefasster Entlüftung der Steuerluft | 45 ms | 18 ms | 50 °C | -10 °C | Entlüftete Mittelstellung | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2BD0MA00F1 | 2x3/2-Wegeventil Serie 503 R503A2BD0MA00F1 DIST. 503 (26MM) DUAL 3/2, A NC - B NC R | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | 50 °C | 1000 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | - | 20 ms | 15 ms | 50 °C | -10 °C | NC/NC | Verpolungssicher | Extern | Zink-Druckguss |
| R503A2BA0MA00F1 | 2x3/2-Wegeventil Serie 503 R503A2BA0MA00F1 DIST. 503 2X3/2 A&B NO ETANCH. JOINTS PL | elektrisch | Beidseitig betätigt | 8 bar | 2 bar | 24 V DC | weich dichtend | 100 % | 0.236 kg | 1.4 W | 50 µm | Druckluft | 50 °C | 950 l/min | 5 mg/m³ | 0 mg/m³ | IP65 | -15% / +10% | - | 20 ms | 15 ms | 50 °C | -10 °C | NO/NO | Verpolungssicher | Extern | Zink-Druckguss |
