| Rozměr | Hodnota |
|---|---|
| Ovladání | elektrický |

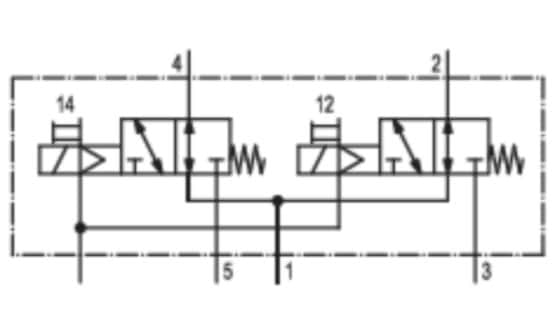

| Funkce ventilu | NO/NO |
| Ovládací funkce | Oboustranně ovládaný |
| Předřízení | Externí |
| Jmenovitý průtok Qn | 950 l/min |
| Provozní tlak min. | 2 bar |
| Maximální provozní tlak | 8 bar |
| Provozní napětí | 24 V DC |
| Rozměr | Hodnota |
|---|---|
| Autenticita článku | Původní článek |
| Stav článku | Nový |
| Jednotková hmotnost | není k dispozici |
| Rozměry (D x Š x V) | není k dispozici |
| Země původu** | Na vyžádání |
| Celní číslo zboží | Na vyžádání |
| GTIN | Na vyžádání |
| Soulad s RoHS | Na vyžádání |
Přístup k oficiálnímu katalogu výrobce pro kompatibilní náhradní díly a opravné sady.
| Výrobce |
| Aventics |
| Tolerance napětí DC | -15% / +10% |
| Stupeň ochrany s připojením | IP65 |
| Ochrana proti přepólování | Polarizace bezpečná |
| Těsnicí princip | měkké těsnění |
| Příkon DC | 1.4 W |
| Doba zapnutí | 100 % |
| Typ. doba zapnutí | 15 ms |
| Typ. doba vypnutí | 20 ms |
| Minimální okolní teplota | -10 °C |
| Maximální okolní teplota | 50 °C |
| Hmotnost | 0.236 kg |
| Materiál pouzdra | Zinkový tlakový odlitek |
| Maximální teplota média | 50 °C |
| Střední | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Minimální obsah oleje v stlačeném vzduchu | 0 mg/m³ |
| Maximální obsah oleje ve stlačeném vzduchu | 5 mg/m³ |
bez DPH
|budou vypočítány v košíku
bez DPH
|budou vypočítány v košíku
Produkt | Podrobnosti | Doba zapnutí | Funkce ventilu | Hmotnost | Jmenovitý průtok Qn | Materiál pouzdra | Max. velikost částic | Maximální obsah oleje ve stlačeném vzduchu | Maximální okolní teplota | Maximální provozní tlak | Maximální teplota média | Minimální obsah oleje v stlačeném vzduchu | Minimální okolní teplota | Ochrana proti přepólování | Ovládací funkce | Ovladání | Předřízení | Příkon DC | Provozní napětí | Provozní tlak min. | Řídicí vzduch odvětrání | Střední | Stupeň ochrany s připojením | Těsnicí princip | Tolerance napětí DC | Typ. doba vypnutí | Typ. doba zapnutí |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R503A1B10MA00F1 | 5/2-cestný ventil Série 503 R503A1B10MA00F1 DIST. 503 (26MM) 5/2, SPRING RETURN SPOO | 100 % | - | 0.236 kg | 1200 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Jednostranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | Kovově těsnící | -15% / +10% | 60 ms | 20 ms |
| R503A1B10M11BF1 | 5/2-cestný ventil Série 503 R503A1B10M11BF1 DIST. 503 (26MM) 5/2, SPRING RETURN SPOO | 100 % | - | 0.236 kg | 1200 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Jednostranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | Kovově těsnící | -15% / +10% | 60 ms | 20 ms |
| R503A2B10MA00F1 | 5/2-cestný ventil Série 503 R503A2B10MA00F1 SPOOL VALVE ISO15704-2 5/2 SOLENOID SPRI | 100 % | - | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Jednostranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 60 ms | 20 ms |
| R503A2B10M11BF1 | 5/2-cestný ventil Série 503 R503A2B10M11BF1 DIST. 503 (26MM) 5/2, SPRING RETURN RUBB | 100 % | - | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Jednostranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 60 ms | 20 ms |
| R503A2BN0MA00F1 | 5/2-cestný ventil Série 503 R503A2BN0MA00F1 DIST. 503 (26MM) 5/2 DIFFERENTIAL AIR RE | 100 % | - | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Jednostranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 40 ms | 28 ms |
| R503A2BN0M11BF1 | 5/2-cestný ventil Série 503 R503A2BN0M11BF1 DIST. 503 (26MM) 5/2 DIFFERENTIAL AIR RE | 100 % | - | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Jednostranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 40 ms | 28 ms |
| R503A1B40MA00F1 | 5/2-cestný ventil Série 503 R503A1B40MA00F1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | 100 % | - | 0.236 kg | 1200 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | - | IP65 | Kovově těsnící | -15% / +10% | 15 ms | 15 ms |
| R503A1B40M11BF1 | 5/2-cestný ventil Série 503 R503A1B40M11BF1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | 100 % | - | 0.236 kg | 1200 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | - | IP65 | Kovově těsnící | -15% / +10% | 15 ms | 15 ms |
| R503A2B40M11BF1 | 5/2-cestný ventil Série 503 R503A2B40M11BF1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | 100 % | - | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | - | IP65 | měkké těsnění | -15% / +10% | 20 ms | 20 ms |
| R503A2B40MA00F1 | 5/2-cestný ventil Série 503 R503A2B40MA00F1 DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR | 100 % | - | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 20 ms | 20 ms |
| R503A1B50MA00F1 | 5/3-cestní ventil Série 503 R503A1B50MA00F1 DOUBLE SOL 5/3 W3 OPEN CENTER SPOOL AND | 100 % | Odvzdušněná střední poloha | 0.236 kg | 1000 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | Kovově těsnící | -15% / +10% | 60 ms | 20 ms |
| R503A1B70MA00F1 | 5/3-cestní ventil Série 503 R503A1B70MA00F1 DOUBLE SOL 5/3 W2 SPOOL AND SLEEVE IMPUL | 100 % | Větraná střední poloha | 0.236 kg | 1000 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | Kovově těsnící | -15% / +10% | 60 ms | 20 ms |
| R503A1B50M11BF1 | 5/3-cestní ventil Série 503 R503A1B50M11BF1 VALVE SPOOL AND SLEEVE 5/3 DUAL PRESSURE | 100 % | Odvzdušněná střední poloha | 0.236 kg | 1000 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | Kovově těsnící | -15% / +10% | 60 ms | 20 ms |
| R503A1B70M11BF1 | 5/3-cestní ventil Série 503 R503A1B70M11BF1 SPOOL VALVE 5/3 COIL 24/DC SPOOL AND SLE | 100 % | Větraná střední poloha | 0.236 kg | 1000 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | Kovově těsnící | -15% / +10% | 60 ms | 20 ms |
| R503A2B60MA00F1 | 5/3-cestní ventil Série 503 R503A2B60MA00F1 DIST. 503 (26MM) 5/3 W1, CENTER CLOSED R | 100 % | Uzavřená střední poloha | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 20 ms | 15 ms |
| R503A2B70MA00F1 | 5/3-cestní ventil Série 503 R503A2B70MA00F1 DIST. 503 (26MM) 5/3 W2, OPEN TO ADMISSI | 100 % | Větraná střední poloha | 0.236 kg | 1300 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 45 ms | 18 ms |
| R503A2B50M11BF1 | 5/3-cestní ventil Série 503 R503A2B50M11BF1 DIST. 503 (26MM) 5/3 W3, OPEN TO RELEASE | 100 % | Odvzdušněná střední poloha | 0.236 kg | 600 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 45 ms | 18 ms |
| R503A2B60M11BF1 | 5/3-cestní ventil Série 503 R503A2B60M11BF1 DIST. 503 (26MM) 5/3 W1, CENTER CLOSED R | 100 % | Uzavřená střední poloha | 0.236 kg | 1400 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 20 ms | 15 ms |
| R503A2B70M11BF1 | 5/3-cestní ventil Série 503 R503A2B70M11BF1 DIST. 503 (26MM) 5/3 W2, OPEN TO ADMISSI | 100 % | Větraná střední poloha | 0.236 kg | 1300 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 45 ms | 18 ms |
| R503A2B50MA00F1 | 5/3-cestní ventil Série 503 R503A2B50MA00F1 DIST. 503 (26MM) 5/3 W3, OPEN TO RELEASE | 100 % | Odvzdušněná střední poloha | 0.236 kg | 600 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | - | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | S odvzdušněním řídicího vzduchu | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 45 ms | 18 ms |
| R503A2BD0MA00F1 | 2x3/2-cestní ventil Série 503 R503A2BD0MA00F1 DIST. 503 (26MM) DUAL 3/2, A NC - B NC R | 100 % | NC/NC | 0.236 kg | 1000 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | 50 °C | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | - | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 20 ms | 15 ms |
| R503A2BA0MA00F1 | 2x3/2-cestní ventil Série 503 R503A2BA0MA00F1 DIST. 503 2X3/2 A&B NO ETANCH. JOINTS PL | 100 % | NO/NO | 0.236 kg | 950 l/min | Zinkový tlakový odlitek | 50 µm | 5 mg/m³ | 50 °C | 8 bar | 50 °C | 0 mg/m³ | -10 °C | Polarizace bezpečná | Oboustranně ovládaný | elektrický | Externí | 1.4 W | 24 V DC | 2 bar | - | Stlačený vzduch | IP65 | měkké těsnění | -15% / +10% | 20 ms | 15 ms |
