Schrägkugellager: Aufbau, Funktion und Anordnung

Aufbau: vier Bauteile und ein entscheidender Winkel

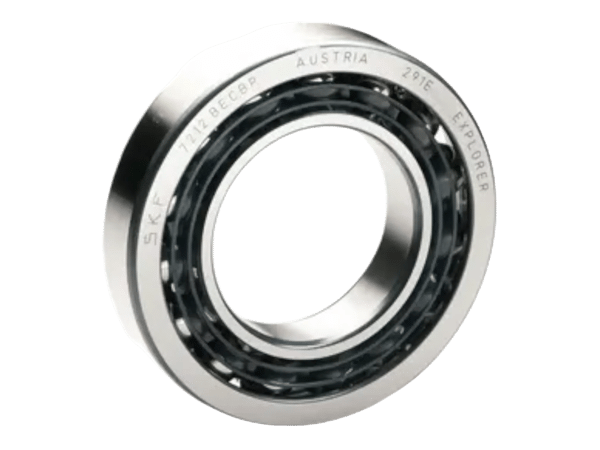

Im Kern sieht ein Schrägkugellager aus wie ein Rillenkugellager: Innenring, Außenring, eine Reihe Kugeln und ein Käfig, der die Wälzkörper auf Abstand hält. Der Unterschied liegt in den Laufbahnen. Sie sind gegeneinander versetzt, sodass die Berührungspunkte von Innenring, Kugel und Außenring auf einer schrägen Linie liegen. Diese Linie schließt mit der Radialebene den sogenannten Druckwinkel α ein — das namensgebende Merkmal.

Aus dieser schrägen Kraftlinie folgt das ganze Verhalten des Lagers. Ein einreihiges Schrägkugellager trägt radiale Last und axiale Last, Letztere aber nur aus einer Richtung. Drückt die Axialkraft von der anderen Seite, hebt sie das Lager praktisch aus den Laufbahnen. Deshalb sind diese Lager in den allermeisten Fällen nicht zerlegbar und selten als Einzellager im Einsatz — dazu später mehr.

Wer durch das Angebot an einreihigen und zweireihigen Schrägkugellagern blättert, stößt schnell auf die üblichen Hersteller wie SKF, FAG, Schaeffler oder NSK. Die Maße folgen meist der DIN 628, die Bauform verrät sich an der Lagernummer — die 7 als erste Ziffer steht für das einreihige Schrägkugellager, die 32 oder 33 für die zweireihige Variante.

Der Druckwinkel macht den Unterschied

Den Druckwinkel gibt es nicht in einer Größe, sondern gestuft — typisch sind 15°, 25° und 40°. Und er entscheidet über fast alles, was das Lager kann. Je größer der Winkel, desto mehr Axialkraft hält das Lager aus. Dafür sinkt die Drehzahleignung, weil die Kugeln stärker gegen die hohe Schulter des Außenrings laufen.

Klingt erstmal nach einem reinen Datenblatt-Detail, hat in der Praxis aber Folgen. Ein Spindellager in der Werkzeugmaschine, das hohe Drehzahlen bei moderater Axiallast fahren muss, bekommt einen kleinen Druckwinkel um 15°. Ein Lager, das in erster Linie axial drücken soll, eher 40°. Wer hier den falschen Winkel wählt, merkt das an Temperatur und Standzeit, nicht am ersten Probelauf.

Ein Punkt, den viele unterschätzen: Schon eine reine Radialbelastung erzeugt im Schrägkugellager eine Axialkraft. Sie muss irgendwo hin, also braucht das Lager ein Gegenlager, das diese Kraft abstützt. Genau deshalb tauchen Schrägkugellager fast immer im Doppelpack auf.

Bauformen: einreihig, zweireihig und Sonderfälle

Das einreihige Schrägkugellager ist der Standard und der Grund, warum es das Thema Anordnung überhaupt gibt — allein kann es Axialkräfte nur in eine Richtung. Setzt man zwei davon zusammen, decken sie beide Richtungen ab und lassen sich vorspannen.

Das zweireihige Schrägkugellager nimmt diese Paarung gleich vorweg: zwei Kugelreihen in einem Lager, ab Werk so angeordnet, dass Axialkräfte in beide Richtungen aufgenommen werden. Das spart Bauraum und Montageaufwand, kostet aber Flexibilität bei der Vorspannung. Wann sich die kompakte Doppelreihe lohnt und wo die einreihige Paarung besser passt, zeigt der weiterführende Artikel zu zweireihigen Schrägkugellagern und ihren Einsatzfällen.

Daneben gibt es Sonderbauformen. Das Vierpunktlager ist eine einreihige Variante mit geteiltem Ring (Kennung QJ bei geteiltem Innenring), die wechselnde Axialkräfte in beiden Richtungen aufnimmt und sich gut montieren lässt — beliebt im Getriebebau. Und für Anwendungen, bei denen die Axialkraft die Hauptrolle spielt, gibt es das Axial-Schrägkugellager, das auf hohe einseitige Axiallasten bei guter Steifigkeit ausgelegt ist; die Details dazu stehen im Beitrag zum Axial-Schrägkugellager für Spindeln und Gewindetriebe.

Warum sie selten allein laufen: O-, X- und Tandem-Anordnung

Zwei einreihige Schrägkugellager zu paaren ist kein Zufall, sondern Konstruktionsprinzip. Wie man sie zueinanderstellt, bestimmt, welche Kräfte das Lagerpaar aufnimmt und wie steif die Welle geführt wird. Drei Grundanordnungen haben sich durchgesetzt.

In der O-Anordnung (Rücken an Rücken, back to back) zeigen die Druckwinkel nach außen. Das ergibt eine breite Stützbasis und damit eine hohe Kippsteifigkeit — die erste Wahl, wenn eine Welle sauber geführt werden muss. Bei der X-Anordnung (Gesicht an Gesicht, face to face) weisen die Winkel nach innen, die Stützbasis ist schmaler, die Montage dafür gutmütiger. Die Tandem-Anordnung schließlich stellt beide Lager gleichsinnig hintereinander; sie teilt sich eine hohe Axialkraft in eine Richtung, kann aber für sich keine Gegenkraft aufnehmen.

Mit der Anordnung kommt die Vorspannung ins Spiel. Ein vorgespanntes Lagerpaar hat kein Spiel mehr, läuft ruhiger und führt die Welle präziser — der Grund, warum Werkzeugmaschinenspindeln so gut wie immer vorgespannte Schrägkugellager nutzen. Zu viel Vorspannung kostet allerdings Lebensdauer und erzeugt Wärme. Welche Anordnung zu welchem Lastfall passt und wie sich die Vorspannung einstellen lässt, behandelt der vertiefende Artikel zur O-, X- und Tandem-Anordnung von Schrägkugellagern.

Einbau und Einbaurichtung in der Praxis

Schrägkugellager sind gerichtete Lager. Anders als ein Rillenkugellager, das man in beiden Orientierungen einbauen kann, hat das einreihige Schrägkugellager eine hohe und eine niedrige Schulter — und die Axialkraft muss gegen die hohe Schulter drücken. Wer das Lager falsch herum einsetzt, baut sich einen Schaden ein, der erst unter Last auffällt.

In der Werkstatt heißt das: Einbaurichtung prüfen, bei gepaarten Lagern auf die markierten Stirnseiten achten und beim Aufschrumpfen mit Wärme statt Gewalt arbeiten. Das Erwärmen auf rund 80 bis 100 °C bringt den Innenring sauber auf den Sitz, ohne die Laufbahnen zu verletzen. Wie man Einbaurichtung, Vorspannung und Montage Schritt für Schritt richtig macht, steht in der Praxis-Anleitung zum Einbau von Schrägkugellagern.

Schrägkugellager oder Rillenkugellager?

Die Frage kommt oft, weil sich beide Lager im Aufbau ähneln. Der Unterschied ist die Lastrichtung. Ein Rillenkugellager nimmt vor allem Radialkraft auf und verträgt nur geringe Axialkräfte in beide Richtungen. Das Schrägkugellager dreht das Verhältnis: Es trägt deutlich höhere Axiallasten, dafür nur aus einer Richtung und meist im Paar.

Faustregel aus der Praxis: Wo eine Welle nur radial gehalten werden soll und es auf Einfachheit ankommt, reicht das Rillenkugellager. Sobald nennenswerte Axialkräfte oder hohe Führungsgenauigkeit gefragt sind — Spindeln, Schneckenwellen, Lenkungen —, kommt das Schrägkugellager ins Spiel. Beide haben ihre Berechtigung, sie lösen nur unterschiedliche Aufgaben.

Damit ist der Bogen gespannt: Druckwinkel, Bauform, Anordnung und Einbaurichtung hängen beim Schrägkugellager enger zusammen als bei jedem anderen Kugellager. Wer eine dieser Stellschrauben verändert, verschiebt das Verhalten des gesamten Lagerpaars — und genau diese Logik zu verstehen, erspart in der Konstruktion wie in der Instandhaltung die teuren Überraschungen.
