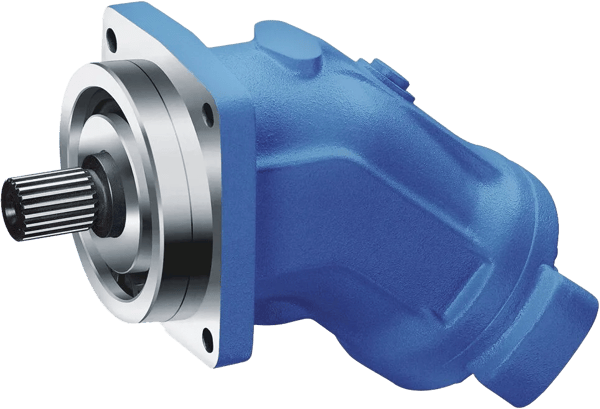

Hydraulikmotoren
Hydraulikmotoren-Produkte entdecken & kaufen
Hydraulikmotor Funktion: Wie aus Druck Drehbewegung wird
Das Grundprinzip ist physikalisch unspektakulär, aber in der Konsequenz leistungsstark. Hydrauliköl strömt unter Druck in den Motor, wirkt auf die beweglichen Innenbauteile — Kolben, Zahnräder oder Flügel — und erzeugt ein Drehmoment an der Abtriebswelle. Das Öl verlässt den Motor auf der Niederdruckseite und kehrt in den Tank zurück.
Die maßgebliche Beziehung:
M = Δp × q / (2π × η_mh)
M = Drehmoment [Nm], Δp = Druckdifferenz [bar], q = Schluckvolumen [cm³/U], η_mh = mechanisch-hydraulischer Wirkungsgrad
In der Praxis bedeutet das: mehr Systemdruck erzeugt mehr Drehmoment, größeres Schluckvolumen senkt die Drehzahl bei gleichem Volumenstrom. Beides lässt sich für eine Anwendung optimieren — aber nie gleichzeitig maximieren. Das ist keine Schwäche, sondern Physik.
Wichtiger Unterschied zum Elektromotor: Drehzahl und Drehmoment sind beim Hydraulikmotor über Volumenstrom und Druck getrennt regelbar. Überall dort, wo Lasten stufenlos und unter Last geregelt werden müssen, ist das ein echter Vorteil.
Hydraulikmotor Aufbau: Bauarten im Überblick
Die fünf gängigen Bauarten unterscheiden sich grundlegend in Geometrie, Drehzahlbereich und Drehmomentniveau. Ein Überblick:
Bauart | Schluckvolumen | Drehzahlbereich | Druck max. | Stärke |
|---|---|---|---|---|
Axialkolbenmotor (Schrägscheibe) | 10–500 cm³/U | 500–4.000 U/min | bis 450 bar | Hohe Leistungsdichte, regelbar |
Axialkolbenmotor (Schrägachse) | 10–1.000 cm³/U | 200–4.500 U/min | bis 500 bar | Höchster Wirkungsgrad |
Radialkolbenmotor | 200–50.000 cm³/U | 5–300 U/min | bis 450 bar | Extremes Drehmoment ohne Getriebe |
Orbitalmotor (Gerotor) | 50–1.200 cm³/U | 10–800 U/min | bis 250 bar | Kompakt, günstig, robust |
Zahnradmotor | 2–200 cm³/U | 500–3.500 U/min | bis 250 bar | Einfach, wartungsarm |
Axialkolbenmotor: Der Zylinderblock rotiert um die Längsachse. Kolben stützen sich auf einer geneigten Taumelscheibe (Schrägscheibe) oder über einen abgewinkelten Triebflansch (Schrägachse) ab — der Neigungswinkel bestimmt das Hubvolumen. Bei Verstellmotoren ist dieser Winkel variabel, was stufenlose Drehzahlregelung erlaubt. Schrägachsenmotoren sind druckfester und volumetrisch effizienter; Schrägscheibenmotoren kompakter und preiswerter.
Radialkolbenmotor: Die Kolben stehen senkrecht zur Drehachse und drücken gegen einen Exzenter oder Nockenring. Sehr große Schluckvolumina bei niedrigen Drehzahlen — typisch 10 bis 300 U/min — ermöglichen Hochdrehmoment ohne Getriebe. Wer einen Langsamläufer braucht, landet hier fast immer.
Orbitalmotor (Gerollmotor / Gerotor): Innenläufer-Zahnradprinzip mit exzentrischer Drehbewegung des Innenrades. Die Orbitalkinematik liefert hohes Drehmoment bei kompakter Baugröße und deutlich günstigerem Preis als ein Radialkolbenmotor. In der Mobilhydraulik — Forstmaschinen, Agraranbaugeräte, Fahrantriebe für Kompaktgeräte — ist der Orbitalmotor omnipräsent.
Zahnradmotor: Zwei kämmende Zahnräder nehmen Öl aus dem Druckanschluss, transportieren es im Zahnlückenraum und geben es auf der Niederdruckseite wieder frei. Wenige Bauteile, robust, einfach zu warten. Die Kehrseite: starres Schluckvolumen, höherer interner Leckvolumenstrom als Kolbenmotoren, Druck auf ca. 250 bar und Drehzahl auf ca. 3.500 U/min begrenzt.
Konstantmotor vs. Verstellmotor
Die zweite große Sortierfrage nach der Bauart ist: konstantes oder variables Schluckvolumen?
Konstantmotoren haben ein festes geometrisches Schluckvolumen. Drehzahl und Drehmoment ändern sich ausschließlich über Volumenstrom und Druck. In Antrieben mit wenig Regelanforderung sind sie die robustere und günstigere Wahl — weniger Bauteile, weniger Fehlerquellen.
Verstellmotoren (überwiegend Axialkolben) ermöglichen die Variation des Schluckvolumens per Steuerung. Das erlaubt das klassische Zwei-Betriebspunkte-Konzept:
- Kleines Schluckvolumen → hohe Drehzahl, niedriges Drehmoment (z.B. Fahrt mit Nenndrehzahl)
- Großes Schluckvolumen → niedrige Drehzahl, hohes Drehmoment (z.B. Zugkraft am Hang)
Fahrantriebe in Baggern, Radladern und Teleskopstaplern arbeiten genau so. Bosch Rexroth (A6VM-Baureihe), Danfoss Power Solutions (Series 51) und Parker Hannifin (P1/PD-Baureihe) bieten hier breite Portfolios. Verstellmotoren sind teurer und erfordern sorgfältigere Steuerungsauslegung — wer die Flexibilität nicht wirklich braucht, zahlt ohne Gegenwert.
Langsamläufer und Schnellläufer: Das entscheidende Auswahlkriterium
Klingt erstmal nach einer groben Vereinfachung — ist aber in der Praxis die erste und wichtigste Selektionsfrage. Schnellläufer (Axialkolben, Zahnrad) laufen mit 1.000 bis 4.500 U/min, brauchen bei niedrigen Lastdrehzahlen ein Zwischengetriebe und liefern bei kompakter Baugröße hohe Leistungsdichte. Langsamläufer (Radialkolben, Orbital) arbeiten direkt im Drehzahlbereich der Arbeitsmaschine — das spart Getriebe, Gewicht und potenzielle Leckstellen im Antriebsstrang.
Die Faustregel: Immer dann, wenn das Abtriebsdrehmoment sehr hoch und die Betriebsdrehzahl niedrig sein muss, ist der Langsamläufer die technisch sauberere Lösung. Auch wenn der Kaufpreis höher liegt. Die vollständige Gegenüberstellung beider Konzepte — mit konkreten Auswahlkriterien und typischen Fehleinsätzen — findet sich im weiterführenden Artikel zu Langsamläufern und Schnellläufern bei Hydraulikmotoren.
Kenndaten und Auswahlparameter
Was auf dem Typenschild steht — und was es bedeutet:
- Schluckvolumen (cm³/U): Das verdrängte Ölvolumen pro Umdrehung. Bestimmt zusammen mit dem Volumenstrom die Drehzahl und zusammen mit dem Druck das Drehmoment. Bei Verstellmotoren: min. und max. Schluckvolumen.
- Nenndruck / Spitzendruck (bar): Nenndruck ist der Dauerbetriebsdruck. Spitzendruck das zulässige Kurzzeit-Maximum (typisch 1,3–1,5× Nenndruck, für wenige Sekunden). Beide müssen mit ausreichend Abstand unter dem Systemdruck-Limit liegen.
- Nenndrehzahl / Maximaldrehzahl (U/min): Dauerhafte Überdrehzahl schädigt Lager und erhöht den internen Leckvolumenstrom. Bei Verstellmotoren: Maximaldrehzahl immer im kleinsten Schluckvolumen prüfen.
- Gesamtwirkungsgrad (%): Produkt aus volumetrischem und mechanisch-hydraulischem Wirkungsgrad. Axialkolbenmotoren erreichen 90–93 % im Bestpunkt, Zahnradmotoren eher 80–88 %. Im Teillastbetrieb sinkt der Wert bei allen Bauarten.
- Anschluss und Flansch: SAE-Flansch (A/B/C), ISO 4-Loch, metrisch oder Zoll-Gewindeanschlüsse — in der Praxis oft der Punkt, an dem Kompatibilitätsprobleme entstehen, wenn nicht frühzeitig abgeglichen wird.
