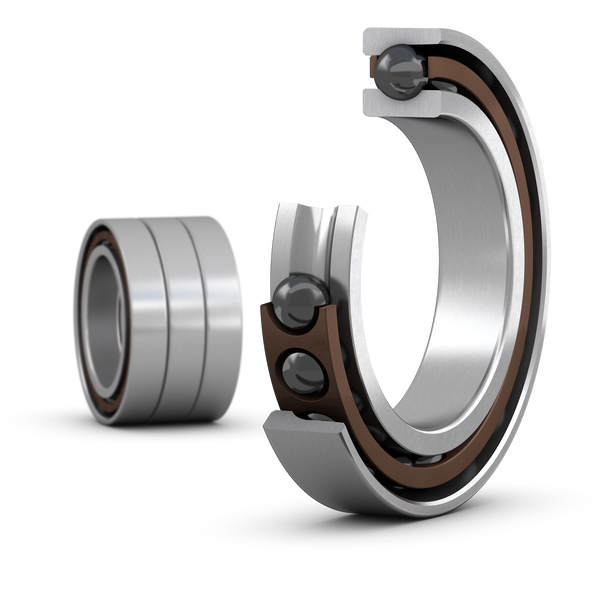

Symbolabbildung
SKF Zusammengepasster Satz aus drei einreihigen Hochleistungs-Schrägkugellagern, Reihe Super-Precision, Bauform D
Preis & Verfügbarkeit
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Eigenschaften für 7014 ACD/HCP4ATBTA von SKF
- Bohrungsdurchmesser
- 70 mm
- Außendurchmesser
- 110 mm
- Breite
- 60 mm
- Berührungswinkel
- 25 °
- Dynamische Tragzahl
- 106 kN
- Statische Tragzahl
- 132 kN
- Hinweis
- Erreichbare Drehzahlen bitte bei SKF anfragen
- Kontakttyp
- Normaler Kontakt (Zwei-Punktkontakt)
- Anzahl der Reihen
- 3
- Ringtyp
- Ungeteilte Innen- und Außenringe
- Bauform
- Schwere Reihe D
- Universell zusammenpassbares Lager
- Kein(e)
- Passungsanordnung
- <>>
- Anzahl der Lager im zusammengepassten Satz
- 3
- Passungsbedingung (axiale Lagerluft/Vorspannung)
- Sehr leichte Vorspannung
- Toleranzklasse
- P4A
- Werkstoff, Lager
- Hybrid
- Beschichtung
- Ohne
- Dichtung
- Ohne
- Schmierstoff
- Kein(e/r)
- Indikativer CO2-Fußabdruck für Neuprodukt
- 5.3 kg CO<sub>2</sub>e
- eClass-Code
- 23-05-08-03
- UNSPSC-Code
- 31171531
- Bohrungsdurchmesser (d)
- 70 mm
- Außendurchmesser (D)
- 110 mm
- Breite (B)
- 60 mm
- Schulterdurchmesser des Innenrings (große Stirnseite) (d<sub>1</sub>)
- 82.3 mm
- Kantenabstand (r<sub>1,2</sub>)
- min. 1.1 mm
- Kantenabstand (r<sub>3,4</sub>)
- min. 0.6 mm
- Durchmesser der Wellenanlauffläche (d<sub>a</sub>)
- min. 76 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>b</sub>)
- max. 106 mm
- Radius der Rundung (r<sub>a</sub>)
- max. 1 mm
- Radius der Rundung (r<sub>b</sub>)
- max. 0.6 mm
- Lage Öldüse (d<sub>n</sub>)
- 85 mm
- Dynamische Tragzahl
- 106 kN
- Statische Tragzahl
- 132 kN
- Ermüdungsgrenzbelastung
- 4.05 kN
- Berührungswinkel
- 25 °
- Kugeldurchmesser
- 12.7 mm
- Fettreferenzmenge (pro Lager)
- 8.1 cm³
- Vorspannung
- 405 N
- Axiale Steifigkeit
- 307 N/µm
- Korrekturfaktor abhängig von Lagerreihe und Größe
- 1.1
- Korrekturfaktor abhängig vom Berührungswinkel
- 0.99
- Korrekturfaktor, Vorspannklasse A
- 1
- Korrekturfaktoren für Hybridlager
- 1
- Vorteil
- Sehr hohe Laufgenauigkeit
- Vorteil
- Hohe axiale und radiale Steifigkeit
- Vorteil
- Hohe axiale und radiale Tragfähigkeit
- Kategorie
- Schrägkugellager der Reihe „Super-Precision Bearings“
- Struktur-Gruppe
- BA1_010
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt 7014 ACD/HCP4ATBTA
Hersteller-Artikelbeschreibung
Diese Sätze aus drei gepaarten Hochgenauigkeits-Schrägkugellagern sind als universell paarbare Lager oder in vorkonfigurierten Anordnungen erhältlich. Sätze in Anordnung Rücken-an-Rücken und Tandem bzw. Gesicht-an-Gesicht und Tandem sind in verschiedenen Vorspannungsklassen erhältlich; bei korrekter Montage ergibt sich eine Vorspannung innerhalb eines vorgegebenen Bereichs, ohne dass Passscheiben oder ähnliche Hilfsmittel erforderlich sind. Sätze aus drei Lagern in Tandem-Anordnung müssen gegen ein einzelnes Lager oder einen weiteren Satz in Tandem-Anordnung montiert werden, um die gewünschte Vorspannung zu erreichen. Die Bohrungs- und Außendurchmesser der Lager sind innerhalb von maximal einem Drittel der zulässigen Durchmessertoleranz aufeinander abgestimmt, wodurch eine bessere Lastverteilung als bei einzelnen universell paarbaren Lagern erzielt wird.
Weitere Informationen für 7014 ACD/HCP4ATBTA von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 1,58 kg
- Maße (L x B x H)
- 70 mm x 110 mm x 60 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 7316571329000
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
