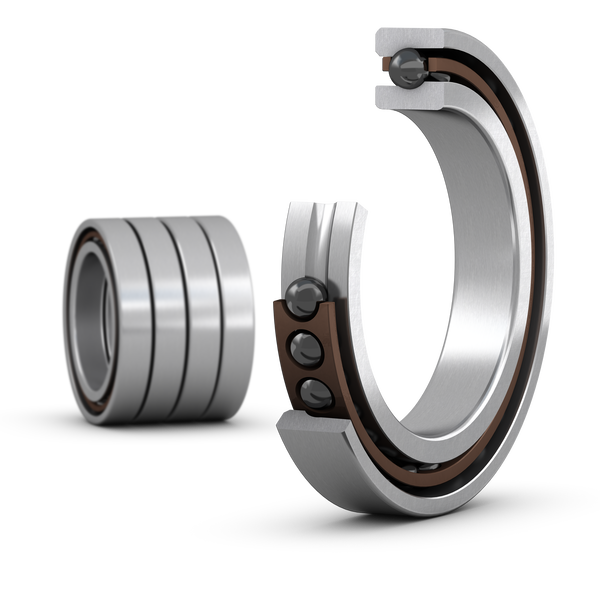

Symbolabbildung
SKF Zusammengepasster Satz aus vier einreihigen Schrägkugellagern der Reihe Super-Precision, Hochdrehzahlbauform E
Preis & Verfügbarkeit
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Eigenschaften für 7017 ACE/HCP4AQBCB von SKF
- Bohrungsdurchmesser
- 85 mm
- Außendurchmesser
- 130 mm
- Breite
- 88 mm
- Berührungswinkel
- 25 °
- Dynamische Tragzahl
- 87.1 kN
- Statische Tragzahl
- 112 kN
- Hinweis
- Erreichbare Drehzahlen bitte bei SKF anfragen
- Kontakttyp
- Normaler Kontakt (Zwei-Punktkontakt)
- Anzahl der Reihen
- 4
- Ringtyp
- Ungeteilte Innen- und Außenringe
- Bauform
- Hochdrehzahlreihe E
- Universell zusammenpassbares Lager
- Kein(e)
- Passungsanordnung
- <<>>
- Anzahl der Lager im zusammengepassten Satz
- 4
- Passungsbedingung (axiale Lagerluft/Vorspannung)
- Geringe Vorspannung
- Toleranzklasse
- P4A
- Werkstoff, Lager
- Hybrid
- Beschichtung
- Ohne
- Dichtung
- Ohne
- Schmierstoff
- Kein(e/r)
- Indikativer CO2-Fußabdruck für Neuprodukt
- 11.7 kg CO<sub>2</sub>e
- eClass-Code
- 23-05-08-03
- UNSPSC-Code
- 31171531
- Bohrungsdurchmesser (d)
- 85 mm
- Außendurchmesser (D)
- 130 mm
- Breite (B)
- 88 mm
- Schulterdurchmesser des Innenrings (große Stirnseite) (d<sub>1</sub>)
- 100.83 mm
- Kantenabstand (r<sub>1,2</sub>)
- min. 1.1 mm
- Kantenabstand (r<sub>3,4</sub>)
- min. 0.6 mm
- Durchmesser der Wellenanlauffläche (d<sub>a</sub>)
- min. 91 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>b</sub>)
- max. 125.8 mm
- Radius der Rundung (r<sub>a</sub>)
- max. 1 mm
- Radius der Rundung (r<sub>b</sub>)
- max. 0.6 mm
- Lage Öldüse (d<sub>n</sub>)
- 103.5 mm
- Dynamische Tragzahl
- 87.1 kN
- Statische Tragzahl
- 112 kN
- Ermüdungsgrenzbelastung
- 3.35 kN
- Berührungswinkel
- 25 °
- Kugeldurchmesser
- 11.112 mm
- Fettreferenzmenge (pro Lager)
- 12 cm³
- Vorspannung
- 1780 N
- Axiale Steifigkeit
- 624 N/µm
- Korrekturfaktor abhängig von Lagerreihe und Größe
- 1.1
- Korrekturfaktor abhängig vom Berührungswinkel
- 0.99
- Korrekturfaktor, Vorspannklasse B
- 1
- Korrekturfaktoren für Hybridlager
- 1
- Vorteil
- Sehr hohe Laufgenauigkeit
- Vorteil
- Hohe axiale und radiale Steifigkeit
- Vorteil
- Hohe axiale und radiale Tragfähigkeit
- Kategorie
- Schrägkugellager der Reihe „Super-Precision Bearings“
- Struktur-Gruppe
- BA1_010
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt 7017 ACE/HCP4AQBCB
Hersteller-Artikelbeschreibung
Diese Sätze aus vier gepaarten Hochgenauigkeits-Schrägkugellagern sind als universell paarbare Lager oder in vorkonfigurierten Anordnungen erhältlich. Sätze aus vier Lagern in Tandem-Anordnung müssen gegen ein einzelnes Lager oder einen Satz in Tandem-Anordnung montiert werden, um die gewünschte Vorspannung zu erreichen. Alle anderen Anordnungen sind in verschiedenen Vorspannungsklassen erhältlich; bei korrekter Montage ergibt sich eine Vorspannung innerhalb eines vorgegebenen Bereichs, ohne dass Passscheiben oder ähnliche Hilfsmittel erforderlich sind. Die Bohrungs- und Außendurchmesser der Lager sind innerhalb von maximal einem Drittel der zulässigen Durchmessertoleranz aufeinander abgestimmt, wodurch eine bessere Lastverteilung als bei einzelnen universell paarbaren Lagern erzielt wird.
Weitere Informationen für 7017 ACE/HCP4AQBCB von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 3,38 kg
- Maße (L x B x H)
- 75 mm x 115 mm x 40 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 7316575996871
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
