Neu & Original

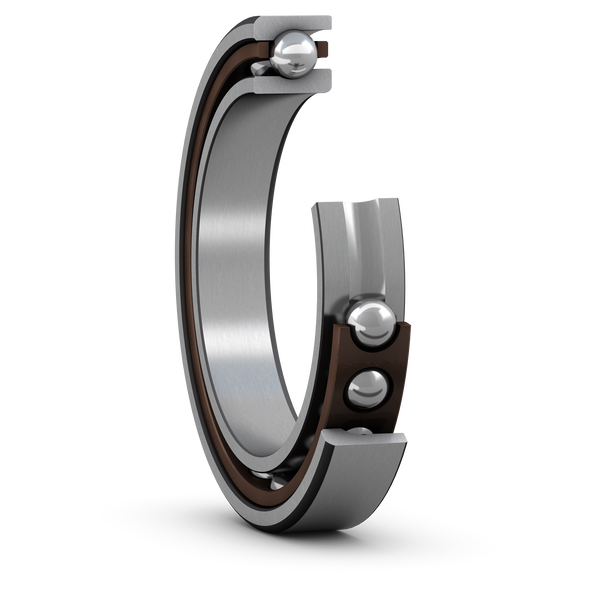

Symbolabbildung
SKF Einreihiges Schrägkugellager der Reihe Super-Precision, Hochdrehzahlbauform E, universell kombinierbar
Preis & Verfügbarkeit
Verfügbarkeit:
Versand:
Pauschal 14 € nettoinnerhalb Deutschlands|
Pauschal 14 € nettoinnerhalb Deutschlands|
Woanders günstiger? Angebot als Link oder PDF senden, wir prüfen und ziehen in der Regel mit.
Verpackungseinheit:
1 Stück
1 Stück
oder direkt bezahlen
Wir akzeptieren
Rechnung
Vorkasse
Support
Beratung zu Auswahl, Alternativen und Verfügbarkeit
Mo - Fr von 08:00 - 18:00
+49 39203 863988 (Deutsch & Englisch)sales@partbase.com (alle Sprachen)
Bekannt aus
Auch über
Eigenschaften für 71920 ACEGA/P4A von SKF
- Bohrungsdurchmesser
- 100 mm
- Außendurchmesser
- 140 mm
- Breite
- 20 mm
- Berührungswinkel
- 25 °
- Dynamische Tragzahl
- 37.1 kN
- Statische Tragzahl
- 30 kN
- Hinweis
- Erreichbare Drehzahlen bitte bei SKF anfragen
- Kontakttyp
- Normaler Kontakt (Zwei-Punktkontakt)
- Anzahl der Reihen
- 1
- Ringtyp
- Ungeteilte Innen- und Außenringe
- Bauform
- Hochdrehzahlreihe E
- Universell zusammenpassbares Lager
- Ja, O-Anordnung (<>), X-Anordnung (><) oder Tandem (>>)
- Passungsanordnung
- Kein(e)
- Passungsbedingung (axiale Lagerluft/Vorspannung)
- Messlast, Klasse A
- Toleranzklasse
- P4A
- Werkstoff, Lager
- Wälzlagerstahl
- Beschichtung
- Ohne
- Dichtung
- Ohne
- Schmierstoff
- Kein(e/r)
- Indikativer CO2-Fußabdruck für Neuprodukt
- 2.8 kg CO<sub>2</sub>e
- eClass-Code
- 23-05-08-04
- UNSPSC-Code
- 31171531
- Bohrungsdurchmesser (d)
- 100 mm
- Außendurchmesser (D)
- 140 mm
- Breite (B)
- 20 mm
- Schulterdurchmesser des Innenrings (große Stirnseite) (d<sub>1</sub>)
- 112.4 mm
- Schulterdurchmesser des Innenrings (kleine Stirnseite) (d<sub>2</sub>)
- 109 mm
- Schulterdurchmesser des Außenrings (große Stirnseite) (D<sub>1</sub>)
- 127.51 mm
- Kantenabstand (r<sub>1,2</sub>)
- min. 1.1 mm
- Kantenabstand (r<sub>3,4</sub>)
- min. 0.6 mm
- Abstand von Stirnseite zu Druckpunkt (a)
- 38.1 mm
- Durchmesser der Wellenanlauffläche (d<sub>a</sub>)
- min. 106 mm
- Durchmesser der Wellenanlauffläche (d<sub>b</sub>)
- min. 103.2 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>a</sub>)
- max. 134 mm
- Durchmesser der Gehäuseanlauffläche (D<sub>b</sub>)
- max. 136.8 mm
- Radius der Rundung (r<sub>a</sub>)
- max. 1 mm
- Radius der Rundung (r<sub>b</sub>)
- max. 0.6 mm
- Lage Öldüse (d<sub>n</sub>)
- 115.4 mm
- Dynamische Tragzahl
- 37.1 kN
- Statische Tragzahl
- 30 kN
- Ermüdungsgrenzbelastung
- 1.16 kN
- Berührungswinkel
- 25 °
- Kugeldurchmesser
- 12.7 mm
- Fettreferenzmenge (pro Lager)
- 10 cm³
- Vorspannung im nicht montierten Zustand
- 332 N
- Axiale Steifigkeit
- 187 N/µm
- Korrekturfaktor abhängig von Lagerreihe und Größe
- 1.2
- Korrekturfaktor abhängig vom Berührungswinkel
- 0.99
- Korrekturfaktor, Vorspannklasse A
- 1
- Korrekturfaktoren für Hybridlager
- 1
- Grenzwert
- 0.68
- Axiallastfaktor (Einzel, Tandem)
- 0
- Axiallastfaktor (Einzel, Tandem)
- 0.87
- Axiallastfaktor (Einzel, Tandem)
- 0.38
- Radiallastfaktor (Einzel, Tandem)
- 1
- Radiallastfaktor (Einzel, Tandem)
- 0.41
- Radiallastfaktor (Einzel, Tandem)
- 0.5
- Axiallastfaktor (O-Anordnung, X-Anordnung)
- 0.92
- Axiallastfaktor (O-Anordnung, X-Anordnung)
- 1.4
- Axiallastfaktor (O-Anordnung, X-Anordnung)
- 0.76
- Radiallastfaktor (O-Anordnung, X-Anordnung)
- 1
- Radiallastfaktor (O-Anordnung, X-Anordnung)
- 0.67
- Radiallastfaktor (O-Anordnung, X-Anordnung)
- 1
- Vorteil
- Sehr hohe Laufgenauigkeit
- Vorteil
- Aufnahme sehr hoher Drehzahlen
- Vorteil
- Geeignet für den satzweisen Einbau
- Kategorie
- Schrägkugellager der Reihe „Super-Precision Bearings“
- Struktur-Gruppe
- BA1_010
- Aufbereitbar
- Nein
- Dokumente
- Datenblatt 71920 ACEGA/P4A
Hersteller-Artikelbeschreibung
Diese einreihigen Schrägkugellager der Reihe „Super-Precision“ für hohe Drehzahlen nehmen gleichzeitig wirkende Radial-Axial-Kombibelastungen mit einseitig wirkendem Axialbelastungsanteil auf. Sie sind für hohe Drehzahlen ausgelegt. Die Lager haben geringfügig höhere Nenndrehzahlen und können höhere Belastungen aufnehmen als SKF Hochgeschwindigkeitslager der Bauform B. Sie sind universell kombinierbar und können zusammen innerhalb eines vordefinierten Lastbereichs zur effektiven Lastverteilung ohne Passscheiben o.ä. verwendet werden.
Weitere Informationen für 71920 ACEGA/P4A von SKF
- Artikel-Authentizität
- Originalartikel
- Artikelzustand
- Neu
- Einzelgewicht
- 822 g
- Maße (L x B x H)
- 100 mm x 140 mm x 20 mm
- Ursprungsland**
- Auf Anfrage
- Zolltarifnummer
- 84821090
- GTIN
- 7316576112775
- RoHS konform
- Auf Anfrage
- Hersteller
- SKF
