| Dimensión | Valor |
|---|---|
| Accionamiento | eléctrico |
| Caudal nominal Qn | 700 l/min |

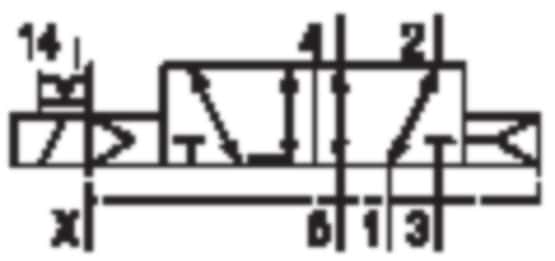

| Principio de conmutación | 5/2 |
| Presión de funcionamiento mín. | -0,9 bar |
| Presión máxima de funcionamiento | 10 bar |
| Tensión de funcionamiento DC | 24 V |
| Tolerancia de voltaje DC | -10% / +10% |
| Dimensión | Valor |
|---|---|
| Autenticidad del artículo | Artículo original |
| Estado del artículo | Nuevo |
| Peso unitario | no disponible |
| Dimensiones (L x A x H) | no disponible |
| País de origen** | FR🇫🇷 |
| Número de mercancías aduaneras | 84812090 |
| GTIN | 3666750021169 |
| Conforme RoHS |
Acceso al catálogo oficial del fabricante para repuestos compatibles y kits de reparación.
| Bajo petición |
| Fabricante | Aventics |
| Operación auxiliar manual |
| Rastreado |
| Función de accionamiento | Accionado unilateralmente |
| Principio de sellado | sellado suave |
| Precontrol | Externo |
| Tipo de válvula | Válvula de corredera, sin solapamiento |
| Tipo de conexión | Conexión de placa |
| Provisión | Con retorno de muelle de aire |
| Principio de bloqueo | Principio de placa base múltiple |
| Presión de control mínima | 3 bar |
| Presión de control máxima | 8 bar |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 60 °C |
| Temperatura media mín. | -10 °C |
| Temperatura máxima del medio | 60 °C |
| Medio | Aire comprimido |
| Tamaño máx. de partícula | 40 µm |
| Contenido mínimo de aceite en el aire comprimido | 0 mg/m³ |
| Contenido máximo de aceite en el aire comprimido | 5 mg/m³ |
IVA excl.
|se calcularán en el carrito
IVA excl.
|se calcularán en el carrito
Producto | Detalles | Accionamiento | Caudal nominal Qn | Conductancia de flujo b | Contenido máximo de aceite en el aire comprimido | Contenido mínimo de aceite en el aire comprimido | Ejecución | Función | Función de accionamiento | Medio | Operación auxiliar manual | Precontrol | Presión de control máxima | Presión de control mínima | Presión de funcionamiento mín. | Presión máxima de funcionamiento | Principio de bloqueo | Principio de conmutación | Principio de sellado | Provisión | Tamaño máx. de partícula | Temperatura ambiente máxima | Temperatura ambiente mínima | Temperatura máxima del medio | Temperatura media mín. | Tensión de funcionamiento DC | Tipo de conexión | Tipo de válvula | Tolerancia de voltaje DC | Venteo de aire de control |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R422103315 | Válvula 2x2/2 vías Serie AV05 R422103315 AV05-2/2CC-VT00-024VDC-LOC | eléctrico | 580 l/min | - | - | 0 mg/m³ | NC/NC | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x2/2 | sellado suave | Con retorno por muelle | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103316 | Válvula 2x2/2 vías Serie AV05 R422103316 AV05-2/2CC-VT00-024VDC-NLC | eléctrico | 580 l/min | - | - | 0 mg/m³ | NC/NC | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x2/2 | sellado suave | Con retorno por muelle | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103317 | Válvula 2x2/2 vías Serie AV05 R422103317 AV05-2/2CC-VT00-024VDC-NO | eléctrico | 580 l/min | - | - | 0 mg/m³ | NC/NC | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x2/2 | sellado suave | Con retorno por muelle | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103006 | Válvula 2x3/2 vías Serie AV05 R422103006 AV05-3/2CC-VT00-024VDC-LOC | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | NC/NC | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103007 | Válvula 2x3/2 vías Serie AV05 R422103007 AV05-3/2CC-VT00-024VDC-NLC | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | NC/NC | - | Accionado bilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103080 | Válvula 2x3/2 vías Serie AV05 R422103080 AV05-3/2CC-VT00-024VDC-NO | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | NC/NC | - | Accionado bilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103008 | Válvula 2x3/2 vías Serie AV05 R422103008 AV05-3/2OO-VT00-024VDC-LOC | eléctrico | 600 l/min | - | 5 mg/m³ | 0 mg/m³ | NO/NO | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103009 | Válvula 2x3/2 vías Serie AV05 R422103009 AV05-3/2OO-VT00-024VDC-NLC | eléctrico | 600 l/min | - | 5 mg/m³ | 0 mg/m³ | NO/NO | - | Accionado bilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103081 | Válvula 2x3/2 vías Serie AV05 R422103081 AV05-3/2OO-VT00-024VDC-NO | eléctrico | 600 l/min | - | 5 mg/m³ | 0 mg/m³ | NO/NO | - | Accionado bilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103010 | Válvula 2x3/2 vías Serie AV05 R422103010 AV05-3/2CO-VT00-024VDC-LOC | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | NC/NO | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103011 | Válvula 2x3/2 vías Serie AV05 R422103011 AV05-3/2CO-VT00-024VDC-NLC | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | NC/NO | - | Accionado bilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103082 | Válvula 2x3/2 vías Serie AV05 R422103082 AV05-3/2CO-VT00-024VDC-NO | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | NC/NO | - | Accionado bilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 2x3/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103000 | válvula 5/2 vías Serie AV05 R422103000 AV05-5/2AS-VT00-024VDC-LOC | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado unilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | Con retorno de resorte/resorte de aire | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103001 | válvula 5/2 vías Serie AV05 R422103001 AV05-5/2AS-VT00-024VDC-NLC | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado unilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | Con retorno de resorte/resorte de aire | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103077 | válvula 5/2 vías Serie AV05 R422103077 AV05-5/2AS-VT00-024VDC-NO | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado unilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | Con retorno de resorte/resorte de aire | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103012 | válvula 5/2 vías Serie AV05 R422103012 AV05-5/2AR-VT00-024VDC-LOC. | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado unilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | Con retorno de muelle de aire | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103013 | válvula 5/2 vías Serie AV05 R422103013 AV05-5/2AR-VT00-024VDC-NLC. | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado unilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | Con retorno de muelle de aire | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103083 | válvula 5/2 vías Serie AV05 R422103083 AV05-5/2AR-VT00-024VDC-NO. | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado unilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | Con retorno de muelle de aire | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103002 | válvula 5/2 vías Serie AV05 R422103002 AV05-5/2DS-VT00-024VDC-LOC | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | Con ventilación recogida del aire de control |
| R422103003 | válvula 5/2 vías Serie AV05 R422103003 AV05-5/2DS-VT00-024VDC-NLC | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado bilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | Con ventilación recogida del aire de control |
| R422103078 | válvula 5/2 vías Serie AV05 R422103078 AV05-5/2DS-VT00-024VDC-NO | eléctrico | 700 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado bilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/2 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | Con ventilación recogida del aire de control |
| R422103004 | válvula 5/3 vías Serie AV05 R422103004 AV05-5/3CC-VT00-024VDC-LOC | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | Posición central cerrada | - | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/3 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103005 | válvula 5/3 vías Serie AV05 R422103005 AV05-5/3CC-VT00-024VDC-NLC | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | Posición central cerrada | - | Accionado bilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/3 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | - |
| R422103079 | válvula 5/3 vías Serie AV05 R422103079 AV05-5/3CC-VT00-024VDC-NO | eléctrico | 650 l/min | - | 5 mg/m³ | 0 mg/m³ | - | - | Accionado bilateralmente | Aire comprimido | sin | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/3 | sellado suave | - | 40 µm | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | Con ventilación recogida del aire de control |
| R422103320 | válvula 5/3 vías Serie AV05 R422103320 AV05-5/3EC-VT00-024VDC-NLC | eléctrico | 650 l/min | 0.37 | 5 mg/m³ | 0 mg/m³ | - | Posición central ventilada | Accionado bilateralmente | Aire comprimido | No enclavamiento | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/3, posición central ventilada | sellado suave | - | 40 µm | 60 °C, -10 °C | -10 °C | - | - | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | Con ventilación recogida del aire de control |
| R422103321 | válvula 5/3 vías Serie AV05 R422103321 AV05-5/3EC-VT00-024VDC-LOC | eléctrico | 650 l/min | 0.37 | 5 mg/m³ | 0 mg/m³ | - | Posición central ventilada | Accionado bilateralmente | Aire comprimido | Rastreado | Externo | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio de placa base múltiple | 5/3, posición central ventilada | sellado suave | - | 40 µm | 60 °C, -10 °C | -10 °C | - | - | 24 V | Conexión de placa | Válvula de corredera, sin solapamiento | -10% / +10% | Con ventilación recogida del aire de control |
