| Dimensione | Valore |
|---|---|
| Autenticità articolo | Articolo originale |
| Condizione articolo | Nuovo |
| Peso singolo | non disponibile |
| Dimensioni (L x P x H) | non disponibile |
| Paese di origine** | FR🇫🇷 |
| Numero merce doganale | 84812090 |
| GTIN | Su richiesta |
| Conforme RoHS | Su richiesta |
| Produttore | Aventics |
Accesso al catalogo ufficiale del produttore per ricambi compatibili e kit di riparazione.
| Dimensione | Valore |
|---|---|
| Azionamento | elettrico |
| Portata nominale Qn | 700 l/min |

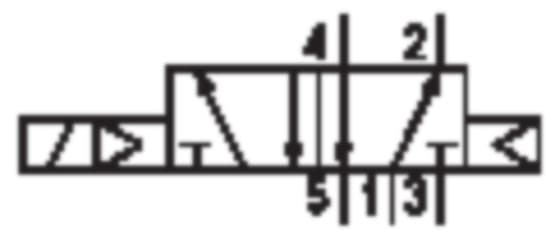

| Principio di commutazione | 5/2 |
| Pressione di esercizio min. | -0,9 bar |
| Pressione massima di esercizio | 10 bar |
| Tensione di esercizio DC | 24 V |
| Tolleranza di tensione DC | -10% / +10% |
| Comando ausiliario manuale | senza |
| Funzione di attuazione | Azionato unilateralmente |
| Principio di tenuta | tenuta morbida |
| Precontrollo | Esterno |
| Tipo di valvola | Valvola a saracinesca, senza sovrapposizione |
| Tipo di connessione | Connessione a piastra |
| Accantonamento | Con ritorno a molla ad aria |
| Principio di bloccaggio | Principio della piastra di base multipla |
| Pressione di controllo minima | 3 bar |
| Pressione di controllo massima | 8 bar |
| Temperatura ambiente minima | -10 °C |
| Temperatura ambiente massima | 60 °C |
| Temperatura media min. | -10 °C |
| Temperatura massima del mezzo | 60 °C |
| Medio | Aria compressa |
| Dimensione max. delle particelle | 40 µm |
| Contenuto minimo di olio nell'aria compressa | 0 mg/m³ |
| Contenuto massimo di olio nell'aria compressa | 5 mg/m³ |
Prodotto | Dettagli | Accantonamento | Azionamento | Comando ausiliario manuale | Conduttanza di flusso b | Contenuto massimo di olio nell'aria compressa | Contenuto minimo di olio nell'aria compressa | Dimensione max. delle particelle | Esecuzione | Funzione | Funzione di attuazione | Medio | Portata nominale Qn | Precontrollo | Pressione di controllo massima | Pressione di controllo minima | Pressione di esercizio min. | Pressione massima di esercizio | Principio di bloccaggio | Principio di commutazione | Principio di tenuta | Sfiato aria di controllo | Temperatura ambiente massima | Temperatura ambiente minima | Temperatura massima del mezzo | Temperatura media min. | Tensione di esercizio DC | Tipo di connessione | Tipo di valvola | Tolleranza di tensione DC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R422103315 | Valvola 2x2/2 vie Serie AV05 R422103315 AV05-2/2CC-VT00-024VDC-LOC | Con ritorno a molla | elettrico | Scanalato | - | - | 0 mg/m³ | 40 µm | NC/NC | - | Azionato bilateralmente | Aria compressa | 580 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x2/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103316 | Valvola 2x2/2 vie Serie AV05 R422103316 AV05-2/2CC-VT00-024VDC-NLC | Con ritorno a molla | elettrico | Scanalato | - | - | 0 mg/m³ | 40 µm | NC/NC | - | Azionato bilateralmente | Aria compressa | 580 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x2/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103317 | Valvola 2x2/2 vie Serie AV05 R422103317 AV05-2/2CC-VT00-024VDC-NO | Con ritorno a molla | elettrico | Scanalato | - | - | 0 mg/m³ | 40 µm | NC/NC | - | Azionato bilateralmente | Aria compressa | 580 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x2/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103006 | Valvola 2x3/2 vie Serie AV05 R422103006 AV05-3/2CC-VT00-024VDC-LOC | - | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NC/NC | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103007 | Valvola 2x3/2 vie Serie AV05 R422103007 AV05-3/2CC-VT00-024VDC-NLC | - | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NC/NC | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103080 | Valvola 2x3/2 vie Serie AV05 R422103080 AV05-3/2CC-VT00-024VDC-NO | - | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NC/NC | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103008 | Valvola 2x3/2 vie Serie AV05 R422103008 AV05-3/2OO-VT00-024VDC-LOC | - | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NO/NO | - | Azionato bilateralmente | Aria compressa | 600 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103009 | Valvola 2x3/2 vie Serie AV05 R422103009 AV05-3/2OO-VT00-024VDC-NLC | - | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NO/NO | - | Azionato bilateralmente | Aria compressa | 600 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103081 | Valvola 2x3/2 vie Serie AV05 R422103081 AV05-3/2OO-VT00-024VDC-NO | - | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NO/NO | - | Azionato bilateralmente | Aria compressa | 600 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103010 | Valvola 2x3/2 vie Serie AV05 R422103010 AV05-3/2CO-VT00-024VDC-LOC | - | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NC/NO | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103011 | Valvola 2x3/2 vie Serie AV05 R422103011 AV05-3/2CO-VT00-024VDC-NLC | - | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NC/NO | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103082 | Valvola 2x3/2 vie Serie AV05 R422103082 AV05-3/2CO-VT00-024VDC-NO | - | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | NC/NO | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 2x3/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103000 | valvola 5/2 vie Serie AV05 R422103000 AV05-5/2AS-VT00-024VDC-LOC | Con ritorno a molla/molla ad aria | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato unilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103001 | valvola 5/2 vie Serie AV05 R422103001 AV05-5/2AS-VT00-024VDC-NLC | Con ritorno a molla/molla ad aria | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato unilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103077 | valvola 5/2 vie Serie AV05 R422103077 AV05-5/2AS-VT00-024VDC-NO | Con ritorno a molla/molla ad aria | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato unilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103012 | valvola 5/2 vie Serie AV05 R422103012 AV05-5/2AR-VT00-024VDC-LOC. | Con ritorno a molla ad aria | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato unilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103013 | valvola 5/2 vie Serie AV05 R422103013 AV05-5/2AR-VT00-024VDC-NLC. | Con ritorno a molla ad aria | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato unilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103083 | valvola 5/2 vie Serie AV05 R422103083 AV05-5/2AR-VT00-024VDC-NO. | Con ritorno a molla ad aria | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato unilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103002 | valvola 5/2 vie Serie AV05 R422103002 AV05-5/2DS-VT00-024VDC-LOC | - | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato bilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | Con ventilazione raccolta dell'aria di controllo | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103003 | valvola 5/2 vie Serie AV05 R422103003 AV05-5/2DS-VT00-024VDC-NLC | - | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato bilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | Con ventilazione raccolta dell'aria di controllo | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103078 | valvola 5/2 vie Serie AV05 R422103078 AV05-5/2DS-VT00-024VDC-NO | - | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato bilateralmente | Aria compressa | 700 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/2 | tenuta morbida | Con ventilazione raccolta dell'aria di controllo | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103004 | valvola 5/3 vie Serie AV05 R422103004 AV05-5/3CC-VT00-024VDC-LOC | - | elettrico | Scanalato | - | 5 mg/m³ | 0 mg/m³ | 40 µm | Posizione centrale chiusa | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/3 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103005 | valvola 5/3 vie Serie AV05 R422103005 AV05-5/3CC-VT00-024VDC-NLC | - | elettrico | Non bloccante | - | 5 mg/m³ | 0 mg/m³ | 40 µm | Posizione centrale chiusa | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/3 | tenuta morbida | - | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103079 | valvola 5/3 vie Serie AV05 R422103079 AV05-5/3CC-VT00-024VDC-NO | - | elettrico | senza | - | 5 mg/m³ | 0 mg/m³ | 40 µm | - | - | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/3 | tenuta morbida | Con ventilazione raccolta dell'aria di controllo | 60 °C | -10 °C | 60 °C | -10 °C | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103320 | valvola 5/3 vie Serie AV05 R422103320 AV05-5/3EC-VT00-024VDC-NLC | - | elettrico | Non bloccante | 0.37 | 5 mg/m³ | 0 mg/m³ | 40 µm | - | Posizione centrale ventilata | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/3, posizione centrale ventilata | tenuta morbida | Con ventilazione raccolta dell'aria di controllo | 60 °C, -10 °C | -10 °C | - | - | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
| R422103321 | valvola 5/3 vie Serie AV05 R422103321 AV05-5/3EC-VT00-024VDC-LOC | - | elettrico | Scanalato | 0.37 | 5 mg/m³ | 0 mg/m³ | 40 µm | - | Posizione centrale ventilata | Azionato bilateralmente | Aria compressa | 650 l/min | Esterno | 8 bar | 3 bar | -0,9 bar | 10 bar | Principio della piastra di base multipla | 5/3, posizione centrale ventilata | tenuta morbida | Con ventilazione raccolta dell'aria di controllo | 60 °C, -10 °C | -10 °C | - | - | 24 V | Connessione a piastra | Valvola a saracinesca, senza sovrapposizione | -10% / +10% |
