| Afmeting | Waarde |
|---|---|
| Artikelauthenticiteit | Origineel artikel |
| Artikelconditie | Nieuw |
| Enkelgewicht | niet beschikbaar |
| Afmetingen (L x B x H) | niet beschikbaar |
| Land van herkomst** | FR🇫🇷 |
| Douanegoederennummer | 84812090 |
| GTIN | Op aanvraag |
| RoHS-conform | Op aanvraag |
| Fabrikant | Aventics |
Toegang tot de officiële catalogus van de fabrikant voor compatibele reserveonderdelen en reparatiesets.
| Dimensie | Waarde |
|---|---|
| Bediening | elektrisch |
| Nominale doorstroming Qn | 650 l/min |

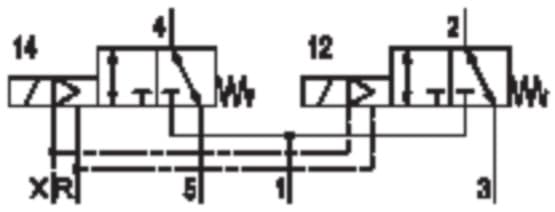

| Schakelprincipe | 2x3/2 |
| Uitvoering | NC/NC |
| Bedrijfsdruk min. | -0,9 bar |
| Maximale bedrijfsdruk | 10 bar |
| Bedrijfsspanning DC | 24 V |
| Spanningstolerantie DC | -10% / +10% |
| Handmatige hulpbediening | zonder |
| Bedieningsfunctie | Dubbelzijdig bediend |
| Afdichtingsprincipe | zacht afdichten |
| Voorsturing | Extern |
| Ventieltype | Schuifklep, zonder overlapping |
| Aansluittype | Plaataansluiting |
| Blokkeringsprincipe | Basisplaatprincipe meervoudig |
| Minimale stuurdruk | 3 bar |
| Maximale stuurdruk | 8 bar |
| Minimale omgevingstemperatuur | -10 °C |
| Maximale omgevingstemperatuur | 60 °C |
| Mediumtemperatuur min. | -10 °C |
| Maximale mediumtemperatuur | 60 °C |
| Medium | Perslucht |
| Max. deeltjesgrootte | 40 µm |
| Minimaal oliegehalte in perslucht | 0 mg/m³ |
| Maximaal oliegehalte in perslucht | 5 mg/m³ |
excl. BTW
|wordt berekend in winkelwagen
Product | Details | Aansluittype | Afdichtingsprincipe | Bediening | Bedieningsfunctie | Bedrijfsdruk min. | Bedrijfsspanning DC | Besturingslucht ontluchting | Blokkeringsprincipe | Doorstroomgeleiding b | Functie | Handmatige hulpbediening | Max. deeltjesgrootte | Maximaal oliegehalte in perslucht | Maximale bedrijfsdruk | Maximale mediumtemperatuur | Maximale omgevingstemperatuur | Maximale stuurdruk | Medium | Mediumtemperatuur min. | Minimaal oliegehalte in perslucht | Minimale omgevingstemperatuur | Minimale stuurdruk | Nominale doorstroming Qn | Schakelprincipe | Spanningstolerantie DC | Uitvoering | Ventieltype | Voorsturing | Voorziening |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R422103315 | 2x2/2-wegklep Serie AV05 R422103315 AV05-2/2CC-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | - | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 580 l/min | 2x2/2 | -10% / +10% | NC/NC | Schuifklep, zonder overlapping | Extern | Met veerterugstelling |
| R422103316 | 2x2/2-wegklep Serie AV05 R422103316 AV05-2/2CC-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | - | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 580 l/min | 2x2/2 | -10% / +10% | NC/NC | Schuifklep, zonder overlapping | Extern | Met veerterugstelling |
| R422103317 | 2x2/2-wegklep Serie AV05 R422103317 AV05-2/2CC-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | - | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 580 l/min | 2x2/2 | -10% / +10% | NC/NC | Schuifklep, zonder overlapping | Extern | Met veerterugstelling |
| R422103006 | 2x3/2-wegventiel Serie AV05 R422103006 AV05-3/2CC-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 2x3/2 | -10% / +10% | NC/NC | Schuifklep, zonder overlapping | Extern | - |
| R422103007 | 2x3/2-wegventiel Serie AV05 R422103007 AV05-3/2CC-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 2x3/2 | -10% / +10% | NC/NC | Schuifklep, zonder overlapping | Extern | - |
| R422103080 | 2x3/2-wegventiel Serie AV05 R422103080 AV05-3/2CC-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 2x3/2 | -10% / +10% | NC/NC | Schuifklep, zonder overlapping | Extern | - |
| R422103008 | 2x3/2-wegventiel Serie AV05 R422103008 AV05-3/2OO-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 600 l/min | 2x3/2 | -10% / +10% | NO/NO | Schuifklep, zonder overlapping | Extern | - |
| R422103009 | 2x3/2-wegventiel Serie AV05 R422103009 AV05-3/2OO-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 600 l/min | 2x3/2 | -10% / +10% | NO/NO | Schuifklep, zonder overlapping | Extern | - |
| R422103081 | 2x3/2-wegventiel Serie AV05 R422103081 AV05-3/2OO-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 600 l/min | 2x3/2 | -10% / +10% | NO/NO | Schuifklep, zonder overlapping | Extern | - |
| R422103010 | 2x3/2-wegventiel Serie AV05 R422103010 AV05-3/2CO-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 2x3/2 | -10% / +10% | NC/NO | Schuifklep, zonder overlapping | Extern | - |
| R422103011 | 2x3/2-wegventiel Serie AV05 R422103011 AV05-3/2CO-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 2x3/2 | -10% / +10% | NC/NO | Schuifklep, zonder overlapping | Extern | - |
| R422103082 | 2x3/2-wegventiel Serie AV05 R422103082 AV05-3/2CO-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 2x3/2 | -10% / +10% | NC/NO | Schuifklep, zonder overlapping | Extern | - |
| R422103000 | 5/2-wegventiel Serie AV05 R422103000 AV05-5/2AS-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Een zijde bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | Met veer/luchtveer terugstelling |
| R422103001 | 5/2-wegventiel Serie AV05 R422103001 AV05-5/2AS-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Een zijde bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | Met veer/luchtveer terugstelling |
| R422103077 | 5/2-wegventiel Serie AV05 R422103077 AV05-5/2AS-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Een zijde bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | Met veer/luchtveer terugstelling |
| R422103012 | 5/2-wegventiel Serie AV05 R422103012 AV05-5/2AR-VT00-024VDC-LOC. | Plaataansluiting | zacht afdichten | elektrisch | Een zijde bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | Met luchtveerterugstelling |
| R422103013 | 5/2-wegventiel Serie AV05 R422103013 AV05-5/2AR-VT00-024VDC-NLC. | Plaataansluiting | zacht afdichten | elektrisch | Een zijde bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | Met luchtveerterugstelling |
| R422103083 | 5/2-wegventiel Serie AV05 R422103083 AV05-5/2AR-VT00-024VDC-NO. | Plaataansluiting | zacht afdichten | elektrisch | Een zijde bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | Met luchtveerterugstelling |
| R422103002 | 5/2-wegventiel Serie AV05 R422103002 AV05-5/2DS-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | Met verzamelde ontluchting van de regelingslucht | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | - |
| R422103003 | 5/2-wegventiel Serie AV05 R422103003 AV05-5/2DS-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | Met verzamelde ontluchting van de regelingslucht | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | - |
| R422103078 | 5/2-wegventiel Serie AV05 R422103078 AV05-5/2DS-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | Met verzamelde ontluchting van de regelingslucht | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 700 l/min | 5/2 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | - |
| R422103004 | 5/3-wegventiel Serie AV05 R422103004 AV05-5/3CC-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Getand | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 5/3 | -10% / +10% | Gesloten middenstand | Schuifklep, zonder overlapping | Extern | - |
| R422103005 | 5/3-wegventiel Serie AV05 R422103005 AV05-5/3CC-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | - | Basisplaatprincipe meervoudig | - | - | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 5/3 | -10% / +10% | Gesloten middenstand | Schuifklep, zonder overlapping | Extern | - |
| R422103079 | 5/3-wegventiel Serie AV05 R422103079 AV05-5/3CC-VT00-024VDC-NO | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | Met verzamelde ontluchting van de regelingslucht | Basisplaatprincipe meervoudig | - | - | zonder | 40 µm | 5 mg/m³ | 10 bar | 60 °C | 60 °C | 8 bar | Perslucht | -10 °C | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 5/3 | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | - |
| R422103320 | 5/3-wegventiel Serie AV05 R422103320 AV05-5/3EC-VT00-024VDC-NLC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | Met verzamelde ontluchting van de regelingslucht | Basisplaatprincipe meervoudig | 0.37 | Ontluchte middenstand | Niet vergrendelend | 40 µm | 5 mg/m³ | 10 bar | - | 60 °C, -10 °C | 8 bar | Perslucht | - | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 5/3, geventileerde middenstand | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | - |
| R422103321 | 5/3-wegventiel Serie AV05 R422103321 AV05-5/3EC-VT00-024VDC-LOC | Plaataansluiting | zacht afdichten | elektrisch | Dubbelzijdig bediend | -0,9 bar | 24 V | Met verzamelde ontluchting van de regelingslucht | Basisplaatprincipe meervoudig | 0.37 | Ontluchte middenstand | Getand | 40 µm | 5 mg/m³ | 10 bar | - | 60 °C, -10 °C | 8 bar | Perslucht | - | 0 mg/m³ | -10 °C | 3 bar | 650 l/min | 5/3, geventileerde middenstand | -10% / +10% | - | Schuifklep, zonder overlapping | Extern | - |
