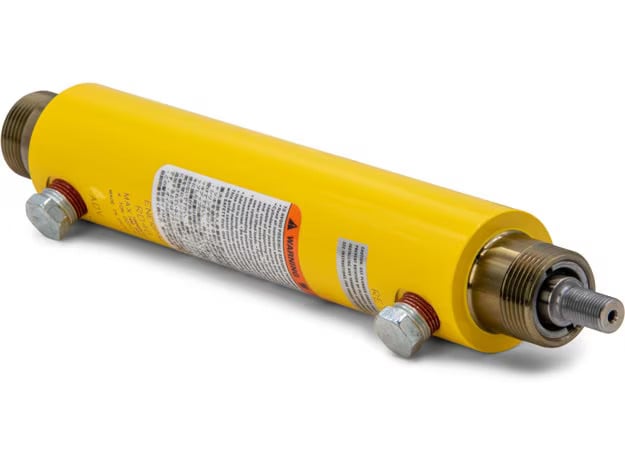

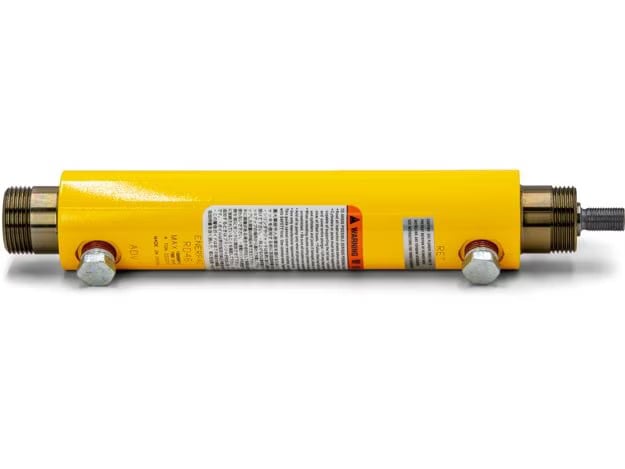

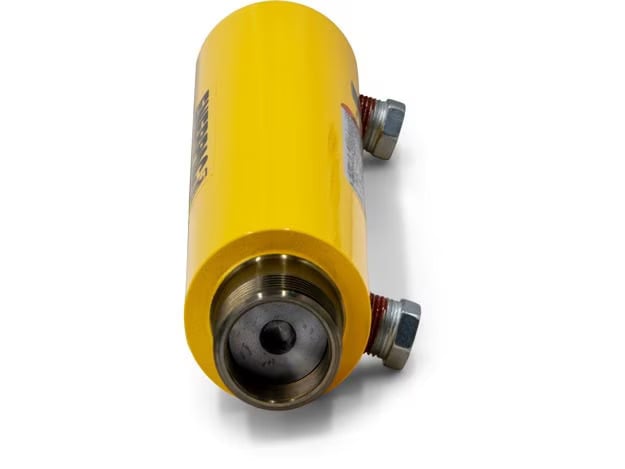

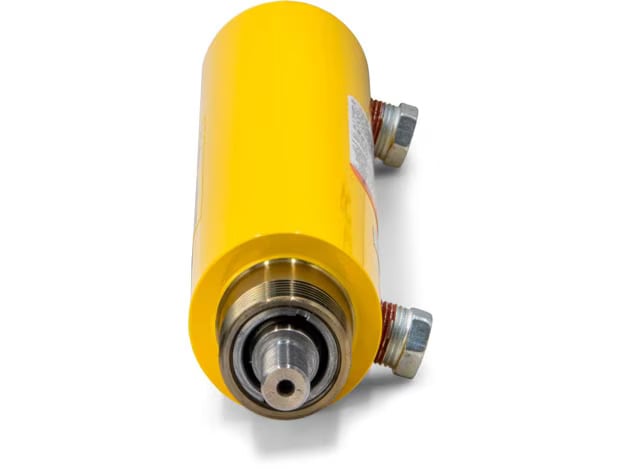

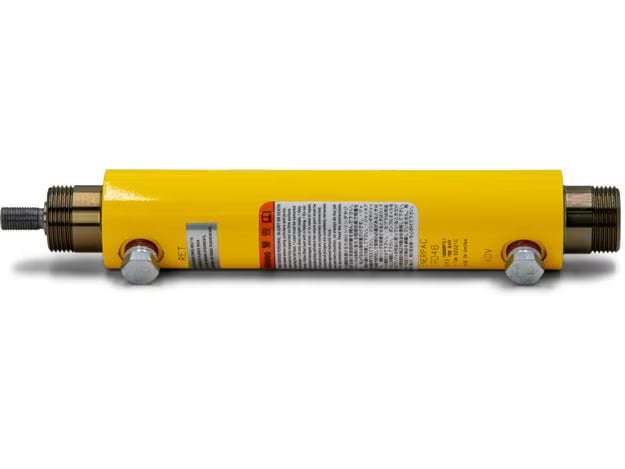

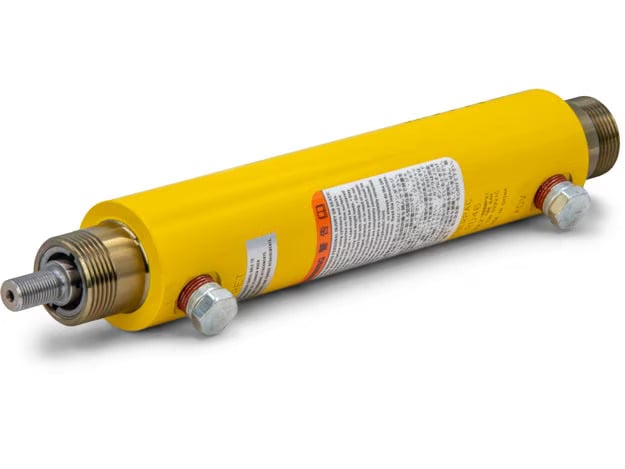

Enerpac BRD46 Mehrzweckzylinder

Name: Enerpac Mehrzweckzylinder BRD46
Brand: Enerpac
SKU: BRD46
Price: 1108.78 EUR
Availability: InStock

1.108,78 €

inkl. MwSt.

931,75 € exkl. MwSt.

Mengenstaffel

Menge	Preis / Verpackungseinheit (inkl. MwSt.)	Rabatt
Ab 15	997,91 €	-10%

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Mehrzweckzylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:: BRD46
Klicken zum Kopieren
Hersteller-Typenschlüssel:: nicht verfügbar

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

UVV Service verfügbar

Der Enerpac Artikel BRD46 erfordert i.d.R. jährliche UVV-Sicherheitsinspektionen gemäß § 14 BetrSichV und DGUV-Vorschriften (z. B. DGUV Vorschrift 3, 100-500), um die Arbeitsplatzsicherheit zu gewährleisten. Über unseren Partner WK Hydraulik, der ein zertifiziertes Enerpac Service Center betreibt, führen wir diese Inspektionen für Sie durch.

Eigenschaften für BRD46 von Enerpac

Typ: Hydraulikzylinder
Untertypen: Mehrzweckzylinder
Serie: BRD
Maximaler Betriebsdruck in bar: 700
Kapazitätsklasse (Zoll Tonnen): 4
Hubbereich (mm): 120 - 174
Maximale Zylinderkapazität (kN): 0 - 49
Rückgabetyp: Doppeltwirkend, hydraulischer Rücklauf
Material: Stahl
Kolben Typ: Vollkolben
Spannkraft Zug bei 350 bar (kN): 7,7
Maximale Zylinderkraft Druck (kN): 35
Spannkraft Druck bei 350 bar (kN): 17,4
Maximale Zylinderkraft Zug (kN): 16
Wirksame Kolbenfläche Druck (cm2): 5,1
Wirksame Kolbenfläche Zug (cm²): 2,2
Oberflächenbehandlung: Lack
Ölkapazitätsvorschub (cm3): 79
Ölkapazität einfahren (cm3): 34
Kuppler: -
Abmessung M (mm): 41
Kragengewindelänge X mm: 11
PlungerExternalThreadQmm: M16 x 1,5
Bauhöhe ausgefahren B (mm): 468
Abmessung L1 (mm): 540
Zylinder-Bohrungsdurchmesser E (mm): 25,4
Bauhöhe eingefahren A (mm): 313
Kragengewinde Wmm: M42 x 1,5
Halslänge in mm: 29
Körperlänge in cm: 289
PlungerProtrusionKMm: 24
Interne Grundgewindelänge Z1mm: 9
Abmessung L (mm): 385
Untere Seite zum Fortgeschrittenen Port IMm: 47
TopToRetractPortHMm: 47
Außendurchmesser D (mm): 50
Bauhöhe eingefahren (mm): 255 - 381
Interner Basisgewinde Zmm: M30 x 1,5
PlungerThreadLengthPmm: 22
Kolbenstangen-Durchmesser F (mm): 19,0

Dokumente

Broschüre EN-GB
Download
Broschüre IT
Download
Broschüre DE
Download
Broschüre FR
Download
Broschüre ES-ES
Download
Technische Literatur BRD46 EN L2811
Download

Hersteller-Artikelbeschreibung

Einzigartige Montagekonfigurationen erleichtern vielfältige Einbaumöglichkeiten. Einbrennlackiert für erhöhten Korrosionsschutz. Doppeltwirkende Zylinder bieten höchste Vielseitigkeit im Einsatz. Kolbenabstreifring verhindert Eindringen von Schmutz und erhöht die Lebensdauer des Zylinders.

Weitere Informationen für BRD46 von Enerpac

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 4,53 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: CN🇨🇳
Zolltarifnummer: 84122180
GTIN: Auf Anfrage
RoHS konform: Auf Anfrage
Hersteller: Enerpac

*:Lieferzeiten sind nicht verbindlich und können sich ändern.

**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.

***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.

Druckkraft-Kennlinie

Enerpac BRD46: Druckkraft & Auslegungsdaten

Der Enerpac BRD46 ist ein einfachwirkender Vollkolben-Zylinder mit Federrückzug aus Stahl. Die effektive Kolbenfläche beträgt laut Enerpac-Datenblatt 5,1 cm²; bei einem maximalen Betriebsdruck von 700 bar liefert der BRD46 eine im Datenblatt angegebene Spitzendruckkraft von 35 kN — das entspricht 3,6 Tonnen metrisch.

Wirksame Kolbenfläche: 5,1 cm²; Herstellerangabe Enerpac
Max. Betriebsdruck: 700 bar; voller Enerpac-Hochdruckbereich
Spitzendruckkraft: 35 kN; ≈ 3,6 t (metrisch)
Ölbedarf pro Hub: 79 cm³; vollständiger Ausfahrhub

Druckkraft-Kennlinie des BRD46: nach F = p · A steigt die Druckkraft linear mit dem Systemdruck. Bei halbem Höchstdruck (350 bar) liefert der Zylinder entsprechend genau die halbe Spitzenkraft (18 kN ≈ 1,8 t). Die Kurve ist gerade — es gibt für den BRD46 keinen Druckpunkt, an dem das Kraft-Verhalten „knickt".

Wie die Druckkraft mit dem Systemdruck skaliert

Die Druckkraft eines hydraulischen Zylinders ist das Produkt aus Systemdruck und wirksamer Kolbenfläche: F = p · A. Für den BRD46 ist A mit 5,1 cm² fix; jeder zusätzliche Bar Systemdruck erhöht die abrufbare Kraft um exakt 50 N. Die 35 kN aus dem Datenblatt sind der theoretische Wert bei 700 bar — gerechnet mit η = 1, also ohne Berücksichtigung von Dichtungs- und Reibungsverlusten.

Einfachwirkend mit Federrückzug — Auslegungsfolgen

Der BRD46 fährt hydraulisch nur in eine Richtung aus — der Rückhub erfolgt mechanisch durch eine eingebaute Rückholfeder, nicht hydraulisch. Daraus folgen zwei konkrete Auslegungsregeln: Erstens braucht der Hydraulikkreis nur eine einzige Druckleitung zum Zylinder (P → Zylinderboden), nicht zwei. Zweitens muss die Pumpe für einfachwirkende Zylinder ausgelegt sein — Enerpac-Handpumpen der P-Serie sowie elektrisch betriebene Aggregate mit Einfach-Wirkungs-Ventil sind hier die typische Wahl. Der Rückgabetyp ist in den Herstellerspezifikationen explizit als Doppeltwirkend, hydraulischer Rücklauf ausgewiesen, der Kolbentyp als Vollkolben.

Ölbedarf & Pumpenwahl

Für einen vollständigen Hub benötigt der BRD46 79 cm³ Hydrauliköl (Herstellerangabe). Eine zweistufige Enerpac-Handpumpe der P-Serie fördert in Stufe 2 rund 2,46 cm³ pro Pumphub — daraus ergeben sich ca. 32 Pumphübe für den vollen Ausfahrweg unter Volllast. Bei elektrisch betriebenen Aggregaten reduziert sich die Hubzeit entsprechend der Pumpenfördermenge — die benötigte Ölmenge bleibt identisch.

Kapazitätsklasse vs. tatsächliche Spitzenkraft

Enerpac kennzeichnet den BRD46 als Zylinder der 4-(US-)Tonnen-Klasse — umgerechnet entspricht das 3,6 Tonnen metrisch (Faktor 0,9072). Die theoretische Spitzenkraft bei 700 bar liegt mit 3,6 Tonnen knapp unter der Klassenangabe. Diese Differenz ist die konstruktive Reserve, die Enerpac der Klasseneinstufung einbaut — bei einer Auslegung sollte man sich auf die Klassenangabe (3,6 t) stützen, nicht auf den theoretischen Maximalwert.

Hinweis: Alle Zahlen zur BRD46 entsprechen den Enerpac-Katalogangaben (700-bar-Hochdrucksystem). Die metrische Tonnenumrechnung erfolgt mit g = 9,80665 m/s² bzw. 1 US-Tonne = 0,9072 metrische Tonnen — beides exakte Konstanten ohne Annahmen.
