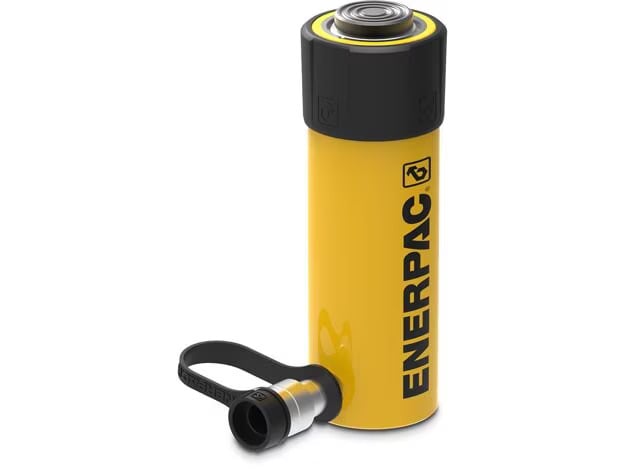

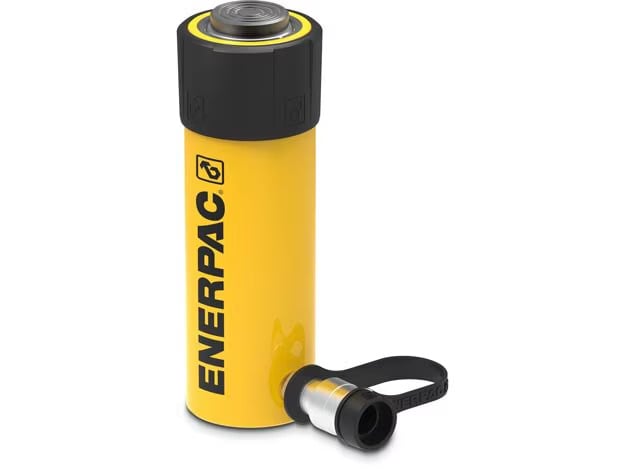

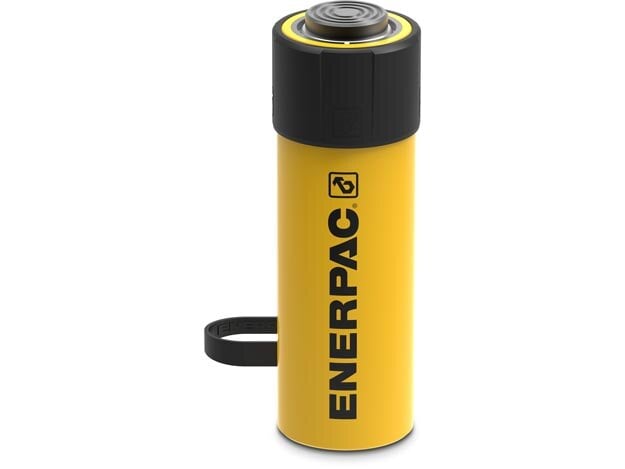

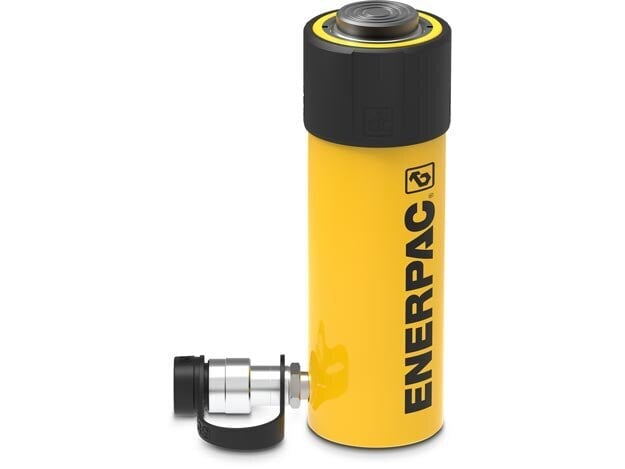

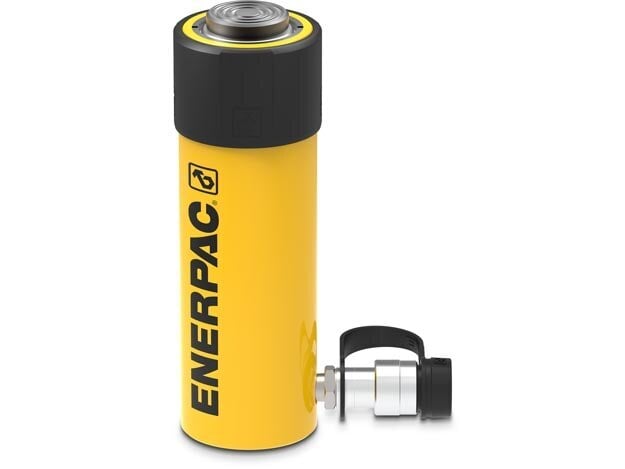

Enerpac RC256 Mehrzweckzylinder

Name: Enerpac Mehrzweckzylinder RC256
Brand: Enerpac
SKU: RC256
Price: 901.65 EUR
Availability: InStock

901,65 €

exkl. MwSt.

1.072,96 € inkl. MwSt.

Mengenstaffel

Menge	Preis / Verpackungseinheit (exkl. MwSt.)	Rabatt
Ab 15	811,48 €	-10%

Verpackungseinheit:

1 Stück

Verfügbarkeit:

Versandgebiet:

gesamte EU|

Hersteller-Artikelname:: Mehrzweckzylinder
Klicken zum Kopieren
Hersteller-Artikelnummer:: RC256
Klicken zum Kopieren
Hersteller-Typenschlüssel:: nicht verfügbar

Menge

Wir akzeptieren

Rechnung

Vorkasse

Support

Wie können wir helfen?

Mo. - Fr. von 08:00 - 18:00

sales@partbase.com(alle Sprachen)

+49 39203 863988(Deutsch & Englisch)

UVV Service verfügbar

Der Enerpac Artikel RC256 erfordert i.d.R. jährliche UVV-Sicherheitsinspektionen gemäß § 14 BetrSichV und DGUV-Vorschriften (z. B. DGUV Vorschrift 3, 100-500), um die Arbeitsplatzsicherheit zu gewährleisten. Über unseren Partner WK Hydraulik, der ein zertifiziertes Enerpac Service Center betreibt, führen wir diese Inspektionen für Sie durch.

Bekannt aus

Direkt bei uns kaufen oder über

Eigenschaften für RC256 von Enerpac

Typ: Hydraulikzylinder
Untertypen: Mehrzweckzylinder
Serie: RC
Maximaler Betriebsdruck in bar: 700
Maximaler Betriebsdruck in psi: 10,000
Hubbereich (Zoll): 4.5 - 6.99
Druckstück, maximaler Neigungswinkel R (Grad): 5
Kapazitätsklasse (Zoll Tonnen): 25
Hubbereich (mm): 120 - 174
Maximaler Betriebsdruck (psi): 10,000
Zylinder effektiver Bereich Advance (Zoll3): 5.16
Öl Kapazität Fortschritt (Zoll3): 32.23
Maximale Speicherkapazität (kurze Tonnen): 25.8
Rückgabetyp: Einfachwirkend, Federrückzug
Material: Stahl
Kolben Typ: Vollkolben
Maximale Zylinderkraft Druck (kN): 232
Wirksame Kolbenfläche Druck (cm2): 33,3
Bodenbefestigungsbohrungen Gewinde V: 1/2"- 13 un
Oberflächenbehandlung: Lack
Ölkapazitätsvorschub (cm3): 525
Kuppler: CR400 Kupplung
Kragengewindelänge X mm: 49
Satteldurchmesser J1 mm: 50
Bauhöhe ausgefahren B (mm): 431
Gewindetiefe der Grundbefestigungslöcher Z mm: 19
Bauhöhe ausgefahren B (Zoll): 17
Gewindetiefe der Basismontagelöcher Zin: 0.75
Bauhöhe eingefahren A (Zoll): 10.75
Satteldurchmesser Jin: 1.97
Außendurchmesser D (Zoll): 3.38
OptionalTiltSaddleAdditionToCollapsedHeightA1_in: 0.59
PlungerInternalThreadinOin: 1 1/2" - 16
Zylinder-Bohrungsdurchmesser E (mm): 65,1
Bauhöhe eingefahren A (mm): 273
Gewinde der Basismontagelöcher: 1/2" - 13un
Kragengewinde Wmm: 3 5/16" - 12 un
OptionalTiltSaddleAdditionToCollapsedHeightA1_mm: 15
Zylinder-Bohrungsdurchmesser E (Zoll): 2.56
KragengewindeGewinn: 3 5/16" - 12 UN
PlungerInternalThreadOin: 1 1/2" - 16
Sattelüberstand vom Kolben K (mm): 10
Basis zum Vorschub-Anschluss H (Zoll): 1
Sattelüberstand vom Kolben K1 (mm): 10
Außendurchmesser D (mm): 86
OptionalTiltSaddleDiameterJ1In: 1.97
Bauhöhe eingefahren (Zoll): 10.0 - 14.99
PlungerThreadLengthPin: 1
Kolbenstangen-Durchmesser F (Zoll): 2.25
Grundbefestigungslöcher Schraubenkreis Uin: 2.31
Bauhöhe eingefahren (mm): 255 - 381
PlungerThreadLengthPmm: 25
Satteldurchmesser (mm): 51
Sattelüberstand vom Kolben K (Zoll): 0.41
Kragengewindelänge X in: 1.94
Kolbenstangen-Durchmesser F (mm): 57,2
Basismontagelochkreis Umm: 59
Basis zum Vorschub-Anschluss H (mm): 25

Dokumente

Broschüre EN-GB
Download
Broschüre IT
Download
Broschüre DE
Download
Broschüre FR
Download
Broschüre ES-LA
Download
Broschüre PT-BR
Download
Broschüre ES-ES
Download
Broschüre EN-US
Download
Technische Literatur RC256 EN L2804_b
Download
Technische Literatur RC256 EN L3019_d
Download
Technische Literatur RC256 EN L1608_i
Download

Hersteller-Artikelbeschreibung

Neues TRIO-Lagersystem

Weitere Informationen für RC256 von Enerpac

Artikel-Authentizität: Originalartikel
Artikelzustand: Neu
Einzelgewicht: 9,70 kg
Maße (L x B x H): nicht verfügbar
Ursprungsland**: CN🇨🇳
Zolltarifnummer: 84122180
GTIN: Auf Anfrage
RoHS konform: Auf Anfrage
Hersteller: Enerpac

*:Lieferzeiten sind nicht verbindlich und können sich ändern.

**:Die Herkunftsinformationen der Produkte dienen nur zur Orientierung. Die tatsächliche Herkunft kann abweichen. Dies garantiert keine Vorteile in Bezug auf Importvorteile oder Verfügbarkeit aus bestimmten Ländern.

***:Alle Produktangaben, technischen Daten und Abbildungen erfolgen ohne Gewähr. Produktbilder dienen teilweise als Symbolbilder und können vom tatsächlichen Artikel abweichen.

Druckkraft-Kennlinie

Enerpac RC256: Druckkraft & Auslegungsdaten

Der Enerpac RC256 ist ein einfachwirkender Vollkolben-Zylinder mit Federrückzug aus Stahl. Die effektive Kolbenfläche beträgt laut Enerpac-Datenblatt 33,3 cm²; bei einem maximalen Betriebsdruck von 700 bar liefert der RC256 eine im Datenblatt angegebene Spitzendruckkraft von 232 kN — das entspricht 23,7 Tonnen metrisch.

Wirksame Kolbenfläche: 33,3 cm²; Herstellerangabe Enerpac
Max. Betriebsdruck: 700 bar; voller Enerpac-Hochdruckbereich
Spitzendruckkraft: 232 kN; ≈ 23,7 t (metrisch)
Ölbedarf pro Hub: 525 cm³; vollständiger Ausfahrhub

Druckkraft-Kennlinie des RC256: nach F = p · A steigt die Druckkraft linear mit dem Systemdruck. Bei halbem Höchstdruck (350 bar) liefert der Zylinder entsprechend genau die halbe Spitzenkraft (116 kN ≈ 11,8 t). Die Kurve ist gerade — es gibt für den RC256 keinen Druckpunkt, an dem das Kraft-Verhalten „knickt".

Wie die Druckkraft mit dem Systemdruck skaliert

Die Druckkraft eines hydraulischen Zylinders ist das Produkt aus Systemdruck und wirksamer Kolbenfläche: F = p · A. Für den RC256 ist A mit 33,3 cm² fix; jeder zusätzliche Bar Systemdruck erhöht die abrufbare Kraft um exakt 331 N. Die 232 kN aus dem Datenblatt sind der theoretische Wert bei 700 bar — gerechnet mit η = 1, also ohne Berücksichtigung von Dichtungs- und Reibungsverlusten.

Einfachwirkend mit Federrückzug — Auslegungsfolgen

Der RC256 fährt hydraulisch nur in eine Richtung aus — der Rückhub erfolgt mechanisch durch eine eingebaute Rückholfeder, nicht hydraulisch. Daraus folgen zwei konkrete Auslegungsregeln: Erstens braucht der Hydraulikkreis nur eine einzige Druckleitung zum Zylinder (P → Zylinderboden), nicht zwei. Zweitens muss die Pumpe für einfachwirkende Zylinder ausgelegt sein — Enerpac-Handpumpen der P-Serie sowie elektrisch betriebene Aggregate mit Einfach-Wirkungs-Ventil sind hier die typische Wahl. Der Rückgabetyp ist in den Herstellerspezifikationen explizit als Einfachwirkend, Federrückzug ausgewiesen, der Kolbentyp als Vollkolben.

Ölbedarf & Pumpenwahl

Für einen vollständigen Hub benötigt der RC256 525 cm³ Hydrauliköl (Herstellerangabe). Eine zweistufige Enerpac-Handpumpe der P-Serie fördert in Stufe 2 rund 2,46 cm³ pro Pumphub — daraus ergeben sich ca. 213 Pumphübe für den vollen Ausfahrweg unter Volllast. Bei elektrisch betriebenen Aggregaten reduziert sich die Hubzeit entsprechend der Pumpenfördermenge — die benötigte Ölmenge bleibt identisch.

Kapazitätsklasse vs. tatsächliche Spitzenkraft

Enerpac kennzeichnet den RC256 als Zylinder der 25-(US-)Tonnen-Klasse — umgerechnet entspricht das 22,7 Tonnen metrisch (Faktor 0,9072). Die theoretische Spitzenkraft bei 700 bar liegt mit 23,7 Tonnen leicht über der Klassenangabe. Diese Differenz ist die konstruktive Reserve, die Enerpac der Klasseneinstufung einbaut — bei einer Auslegung sollte man sich auf die Klassenangabe (22,7 t) stützen, nicht auf den theoretischen Maximalwert.

Hinweis: Alle Zahlen zur RC256 entsprechen den Enerpac-Katalogangaben (700-bar-Hochdrucksystem). Die metrische Tonnenumrechnung erfolgt mit g = 9,80665 m/s² bzw. 1 US-Tonne = 0,9072 metrische Tonnen — beides exakte Konstanten ohne Annahmen.
